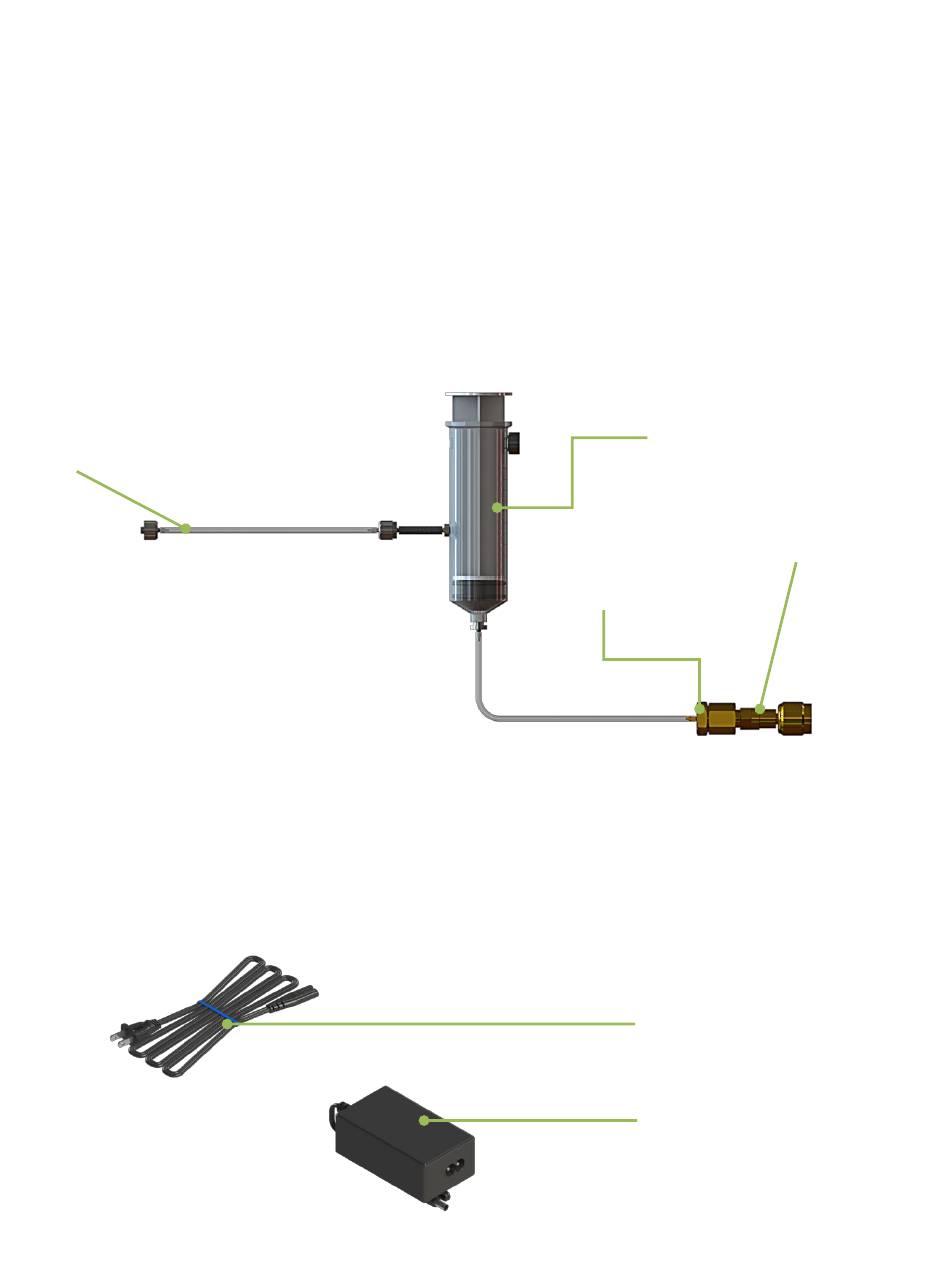

Tuyau d'échantillon de liquide de haut côté
La configuration du boyau d'échantillonnage High Side de 6,5 pieds (2 mètres) est faite d'un tube
de polyuréthane avec un réservoir d'huile. Un restricteur de tuyau d'échantillon en laiton agit pour
transformer le réfrigérant liquide en vapeur au point de connexion d'échantillon tandis que
l'ensemble de piège d'échantillon de liquide à haute pression recueille l'huile et fournit un moyen
d'expulsion après que le test soit terminé. La seringue est munie d'un aimant pour l'attacher au
réservoir, d'un connecteur de raccordement d'orifice d'entrée d'instrument à une extrémité et d'un
écrou d'accouplement à bride évasée femelle de 1/4 "SAE sur l'extrémité de service. La pression
maximale est de 500 psig.
NOTE:
L'analyseur indiquera "Non-Condensable" ou "Unknown Refrigerant" si l'analyseur ne
reçoit pas un bon échantillon en raison d'un écoulement obstrué ou d'un manque de débit. Si cela
se produit, le restricteur de tuyau d'échantillon en laiton peut devoir être remplacé.
Fin de l'analyseur
AC Adaptateur de Puissance
L'Ultima ID Pro ™ est alimenté par une batterie Lithium Iron Phosphate. Vous pouvez également
alimenter l'unité via le transformateur d'alimentation 90-264 VAC, 50-60 Hz. Ce transformateur est
inclus avec chaque unité et convertit une prise murale standard 100-240VAC 50 / 60Hz en 12VDC,
2.0A, qui alimente le dispositif. Cet adaptateur de puissance chargera également la batterie
lorsqu'il est connecté à l'analyseur.
NOTE:
L'utilisation de toute autre source d'alimentation peut endommager l'unité et annuler la
garantie.
Manuel Part Number:
5-06-7000-70-2
Restrictor de tuyau
d'échantillon en laiton
Manuel File:
MN-A-0289 Rev. D
Ensemble de piège à
échantillon de liquide à
haute pression
Fin du Service
(1/4 SAE Flare Nut)
A/C Cordon d'alimentation
A/C Convertisseur de
puissance
