Підготовка перевірки калібрування
4

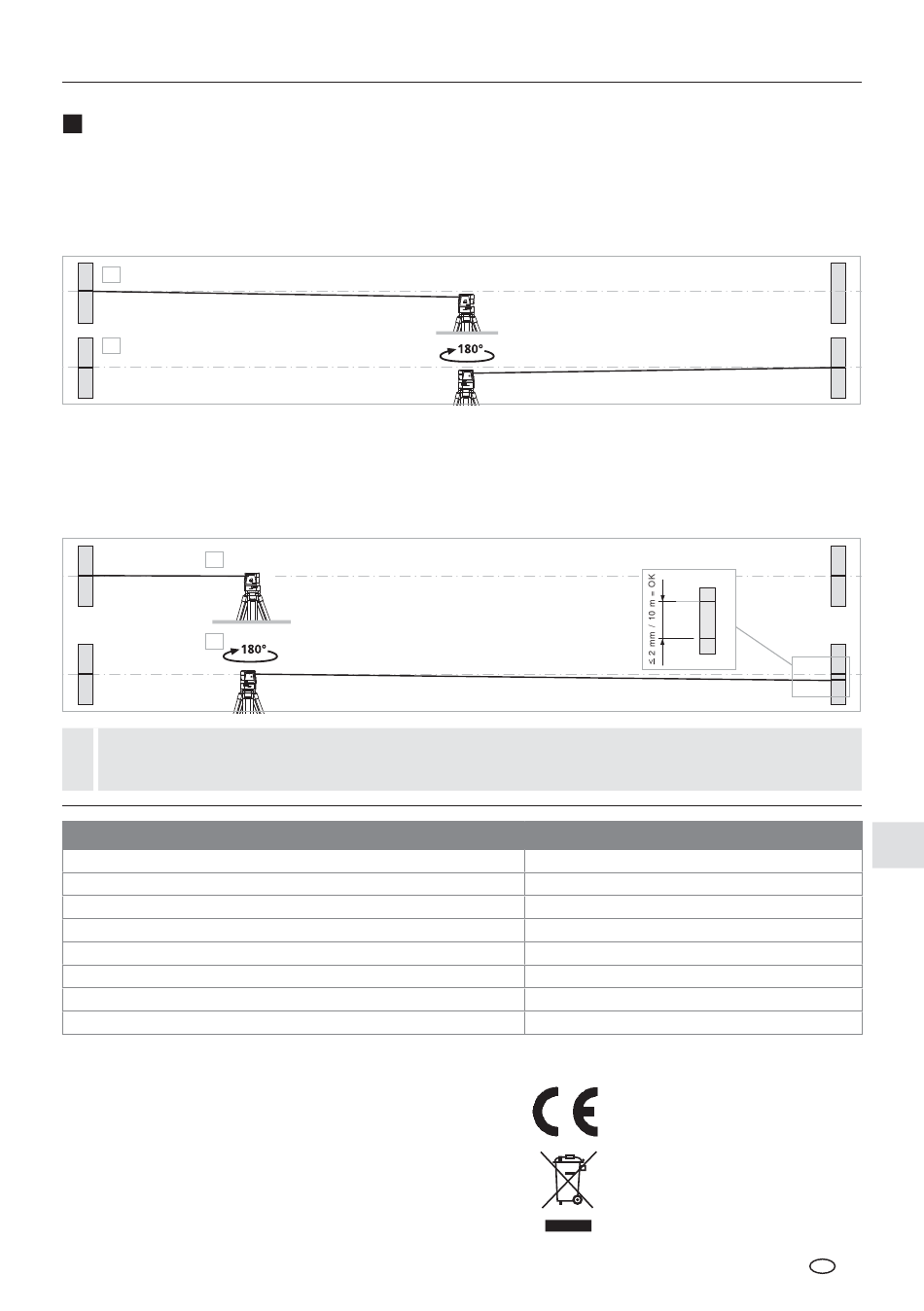

Калібрування лазера можна перевіряти. Установіть прилад у центрі між 2 стінами, що віддалені одна
від одної щонайменш на 5 м. Увімкніть прилад. Для оптимальної перевірки використовуйте штатив.
1. Помітьте крапку A1 на стіні.
2. Поверніть прилад на 180° і помітьте крапку A2.
Тепер між крапками А1 і А2 встановлене горизонтальне відношення.
1.
A1
2.
A1
Перевірка калібрування
3. Встановити прилад якнайближче до стіни на висоті відзначеної точки A1, направити прилад на вісь X.
4. Повернути прилад на 180°, направити прилад на вісь X і помітити точку A3.
Різниця між точками A2 і A3 є відхиленням осі X.
5. Повторіть кроки 3 та 4 для перевірки вісі Y .
3.
A1
4.
Нове калібрування потрібно, якщо на осі X або Y точки A2 і A3 розташовані на відстані більш ніж
!
2 мм на 10 м одна від одної. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.
Технічні дані
(Зберігається право на технічні зміни 02/2011)
Діапазон самонаведення
Точність
Рабочий діапазон (залежно від освітлення кімнати)
Елементи живлення/строк служби
Довжина хвилі лазера
Класс лазера
Габаритні розміри (Ш x В x Г) / Маса
Робоча температура / Температура зберігання
Нормативні вимоги ЄС й утилізація
Цей пристрій задовольняє всім необхідним нормам
щодо вільного обігу товарів в межах ЄС.
Згідно з європейською директивою щодо електричних
і електронних приладів, що відслужили свій термін, цей
виріб як електроприлад підлягає збору й утилізації
окремо від інших відходів.
Детальні вказівки щодо безпеки й додаткова інформація
на сайті: www.laserliner.com/info
AutoPoint-Laser 5
±3°
± 2 мм / 10 м
ок. 50 м
3 x 1,5V AA / ок. 5 год.
635 нм
2, < 1 мВ
65 x 93 x 118 мм / 0,8 кг
0°C ... +50°C / -10°C ... + 70°C
