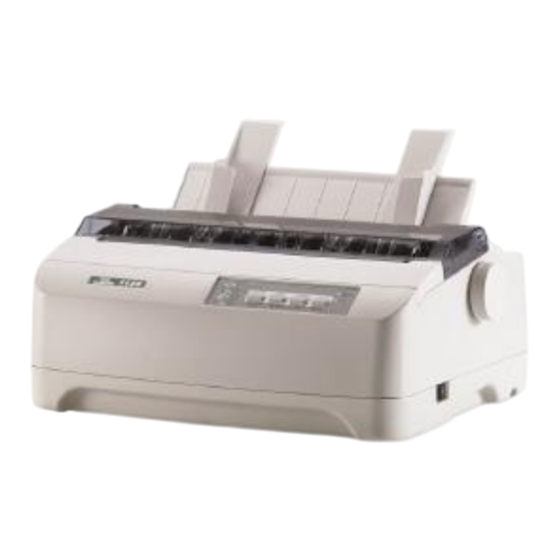

- Página 1 MANUAL DE USUARIO IMPRESORA FISCAL TALLY DASCOM 1125 Ver. 1.00 Ciudad de Panamá, Panamá.
-
Página 2: Tabla De Contenido
Tabla de Contenido Precauciones ........................1 Información General del equipo ..................2 Primeros Pasos Desembalaje ....................2 Conceptos Básicos del equipo ..................... 3 2.2.1 Qué es una impresora fiscal ..................3 2.2.2 Cómo está constituida la impresora fiscal ..............3 2.2.3 Memoria Fiscal ...................... - Página 3 Operación y modos de funcionamiento ................16 Procedimiento de Reset ....................16 Modos de funcionamiento ....................17 5.2.1 Modo Nuevo o modo de fábrica ................17 5.2.2 Modo entrenamiento ....................17 5.2.3 Modo Fiscal ....................... 17 Anexos ..........................18 Lista de Errores ........................18...
-
Página 4: Precauciones
1. Precauciones NO ENCHUFE VARIOS PRODUCTOS A UNA NO MANIPULE EL CABLE CON LAS MANOS MISMA TOMA DE CORRIENTE AL MISMO HÚMEDAS TIEMPO EVITE QUE EL CABLE SE DOBLE EN ÁNGULOS SI LA IMPRESORA GENERA HUMO, OLOR O MAYORES A 90° O QUE ESTÉ DEBAJO DE RUIDOS EXTRAÑOS, APAGUE Y DESCONECTE. -
Página 5: Información General Del Equipo
2.1 Primeros Pasos Desembalaje Antes de empezar a utilizar la impresora fiscal, asegúrese de que se encuentren los siguientes accesorios en el empaque: o Impresora Fiscal Tally Dascom 1125 o Manual de Usuario o Libro de Control y Mantenimiento o Cable de alimentación o Cable de Comunicación... -
Página 6: Conceptos Básicos Del Equipo
2.2 Conceptos Básicos del equipo Algunos conceptos básicos que nos pueden ayudar a manejar el equipo, son los siguientes: 2.2.1 Qué es una impresora fiscal Es una unidad de impresión autorizada por la División General de Ingresos (DGI), para la emisión de Facturas, Nota de Crédito, Nota de Débito, Documentos No Fiscales, Reporte Z, Reporte de Memoria Fiscal. -
Página 7: Memoria Fiscal
2.2.3 Memoria Fiscal Dispositivo electrónico de almacenamiento con capacidad de 128KB, su función es almacenar la información contenida en los reportes Z emitidos por el equipo. Es el único tipo de documentos que almacena. Se encuentra adherida al chasis de la impresora. 2.2.4 Memoria Auditoria Tiene una capacidad de almacenamiento de 2 GB (aprox. - Página 8 A continuación se visualiza el esquema de todos los documentos que emite la Impresora Fiscal Tally Dascom 1125: Facturas Notas de Crédito Documentos Notas de Débito Fiscales Reporte Z Documentos Reportes de Memoria Fiscal emitidos por la Reportes X impresora Fiscal...
-
Página 9: Características Generales
3. Características Generales 3.1 Dimensiones y especificaciones técnicas de la impresora fiscal Imagen 4. Dimensiones de la impresora Dimensiones 295x350x155 mm (Ancho*Largo*Alto) Peso 4,77 kg sin rollo Impresora Matriz de puntos, corte de papel manual, 13,2cm/s. Cantidad de Caracteres 80 o 136 caracteres por línea Papel Hojas simples, papel de forma continua Panel de Control... -
Página 10: Componentes Físicos
3.2 Componentes físicos Imagen 6. Componentes físicos 3.3 Componentes visuales (Panel Frontal) En la parte frontal de la impresora están ubicados 4 botones y 4 LEDs indicadores: LEDs L1, L2: “Tear Off” LED: Parpadeando: Indica que el papel de forma continua está en posición para ser arrancado. -
Página 11: Interfaz De Conexión
S3: “Load/Eject”: Cuando el papel está cargado, expulse la hoja (modo simple) o ajusta el papel a su posición de impresión (forma continua). Por otro lado, cuando no hay papel cargado, al presionar este botón el papel se ajusta a la posición inicial. S4: “Online”: Cambia la impresora entre los estados En Línea y Fuera de Línea. -
Página 12: Botón De Reset
3.4.1 Botón de reset Es un botón que se encuentra en la parte posterior de la impresora que permite sacar la impresora de un estado de no respuesta, por ejemplo, si se encuentra en medio de una transacción fiscal. Cada vez que se realiza un RESET, se emite un documento impreso y se incrementan los contadores de documentos no fiscales. -
Página 13: Puerto Rj11 Para Comunicación Al Pc Protocolo Rs232
Tipo Señal En Ingles Siglas Función Señal Receptor de Received Pin de recepción de Entrada datos Data datos Transmisor Transmitted Pin de transmisión de Salida de datos Data datos Señal Common Tierra tierra Ground El PC puede recibir datos Solicitud de Request to Salida (porque... - Página 14 Pinout del Señal de Control RJ11 Tierra Imagen 11. Conector RJ11 (distribución de pines) La distribución de pines del conector DB9 se muestra en la siguiente imagen: Tipo Señal En Ingles Siglas Función Señal Detección de Detecta que existe una datos de la Carrier Detect Entrada...
-
Página 15: Conector De Alimentación De Corriente
3.4.5 Conector de alimentación de corriente El adaptador de corriente alterna que se utiliza para la alimentación de la impresora tiene las siguientes características: o Alimentación: Entrada AC: 100-240V, 3A Imagen 13. Conector de alimentación 4. Instalación y conexión del equipo 4.1 Entorno o Rango de temperatura: 0 °C a 45 °C (32 °F a 113 °F). -
Página 16: Requisitos De Energía
o No exponga la máquina a gases corrosivos. o No instale la máquina en cualquier lugar por sobre los 3.048 m (10.000 pies) sobre nivel del mar. o Coloque el controlador sobre una base firme y nivelada. o No coloque la máquina en la que pueda estar sometido a fuertes vibraciones. o No conecte el equipo a una fuente de poder compartida con otro aparato eléctrico. -
Página 17: Conexión De La Impresora Fiscal
4.4 Conexión de la impresora fiscal Para realizar una buena conexión sigua las siguientes pasos como se muestra en la imagen: 1) Conector de alimentación 2) Conector de comunicación al Display /DGI 3) Conector de comunicación al PC Imagen 14. Conexión de la impresora fiscal 4.5 Encendido de la Impresora Presionar el botón de Encendido / Apagado ubicado en la parte frontal de equipo, asegurándose de colocarlo en la posición I. -
Página 18: Instalación Y Manejo Del Papel
Instalación y manejo del papel Papel de Forma Continua: 1. Mueva la lengüeta de selección de tipo de papel a la posición de papel de forma continua. 2. Configure el mecanismo de grosor de papel hasta que éste esté plano. No estire el papel ni permita que quede muy tenso. -
Página 19: Importante
Imagen 16. Pasos para la instalación de papel forma continua IMPORTANTE: Verificar que la impresora siempre se encuentre cargada con papel. De otra manera no recibirá ninguno de los comandos. 5. Operación y modos de funcionamiento 5.1 Procedimiento de Reset Es el procedimiento físico que se aplica al equipo cuando entra en un estado de no respuesta. -
Página 20: Modos De Funcionamiento
5.2 Modos de funcionamiento Los modos de funcionamiento de la impresora fiscal dependen del estado, para ello se deben conocer cada uno de los estados del equipo. A continuación se describen cada uno de los modos de funcionamiento del equipo: 5.2.1 Modo Nuevo o modo de fábrica En este momento las memoria fiscal debe estar nueva y no debe estar inicializada previamente, se manifiesta dando un mensaje en el display “MF Nueva”, En este modo la impresora se encuentra en... -
Página 21: Anexos
6. Anexos 6.1 Lista de Errores Estos errores no se retornan por el puerto serial (es decir, No está relacionado con los errores del “Status y Error”), sólo se muestran a través del display o por impresión y están relacionados con la bandera 01, para que imprima o no los errores cuando ocurran. - Página 22 ERROR FECHA Error en la fecha No se encontró el PLU ó el descuento que se desea NO PLU DATA anular El estado en el que se encuentra la impresora no ERROR ESTADO permite recibir el comando actual ERROR RESET Error durante la ejecución del RESET ERROR RAM CLEAR Error durante el restablecimiento...
- Página 23 ERROR EJ W Error en escritura de la memoria de auditoría ERROR EJ REG Error en el registro de la memoria de auditoría ERROR EJ SIZE Error en la capacidad de la memoria de auditoría SIN MEM. AUDITORIA Memoria de auditoría no detectada ERROR INDICES Error en el índice del siguiente reporte Z ERROR FM G...
