Configuration
Paramètres de configuration:
- Pression d'exercice (M). Lor-
sque la pression du circuit descend
sous la Pm, PRESET démarre la
pompe. La Pm doit toujours
dépasser de 0,2 – 0,3 bar au
moins la pression générée par
la colonne d'eau au-dessus de
PRESET.
- Pression d 'arrêt (A). Quand la
pression dans le système dépasse
la Pa, PRESET arrête la pompe.
"Pa" doit toujours être plus
petite d'au moins 0,5 bar que la
pression max. de la pompe.
La valeur de Pm peut varier dans
une plage
comprise entre 0,8 bar et 5 bar par
paliers de 0,2 bar.
- Courant maximal admis (C).
PRESET est équipé d'un capteur
de courant qui détecte en continu
l'absorption de la pompe.
Si le courant reste supérieur au
paramètre Imax
établi pendant une longue durée,
PRESET stoppe la pompe pour
ne pas l'endommager (condition
d'ALARME pour SURCHAUFFE).
PRESET permet cependant le
dépassement de Imax pendant
quelques secondes en phase de
démarrage de la pompe.
Pour un bon fonctionnement,
la Imax doit toujours être
étalonnée à 10 – 20 % de plus
de l'absorption maximale de la
pompe (qui figure généralement
sur la plaquette d'identification du
moteur). Si l'absorption maximale
de la pompe n'est pas connue,
laisser l'Imax à sa valeur standard
(16 A) afin de prévenir le blocage
de la pompe, y compris en condi-
tions d'absorption normale.
La valeur d'Imax peut varier dans
une plage
comprise entre 1 A et 16 A par
paliers de 0,5 A.
- Temps de fonctionnement
avec débit nul (TD). Il s'agit du
délai en secondes que l'on souhaite
faire passer à partir de l'arrêt de la
pompe, avec débit nul. Il doit être
paramétré afin de permettre à la
pompe de s'amorcer, par exemple
de 10 à 3 secondes ou même plus
selon le type de pompe.
- Temps de réinitialisation
après un arrêt avec débit nul (TP).
Il s'agit de l'attente en minutes
avant d'effectuer une tentative de
réinitialisation de la pompe après
une condition de «dry running».
Tableau des paramètres et des limites
Description
Pression d'exercice
Pression d'arrêt
Courant maximal admis
Temps de fonctionnement avec débit nul
Temps de réinitialisation après arrêt
Etalonnage en usine:
PRESET vest livré avec L'ETALONNAGE STANDARD
suivant:
- Pression d'exercice Pm = 2 ( bar )
- Pression d'arrêt (Pa) = 3 (bar)
- Courant maximal admis. I max = 16 ( A )
Condition de HORS SERVICE
Appuyer pendant 10
secondes jusqu'à ce les
LED POWER-STATUS
clignote en alternance
sur PRESET puis
relâcher.
Paramètre Valeur minimum Valeur maximum
M 0,8
A 1
c 1
TD 1
TP 0

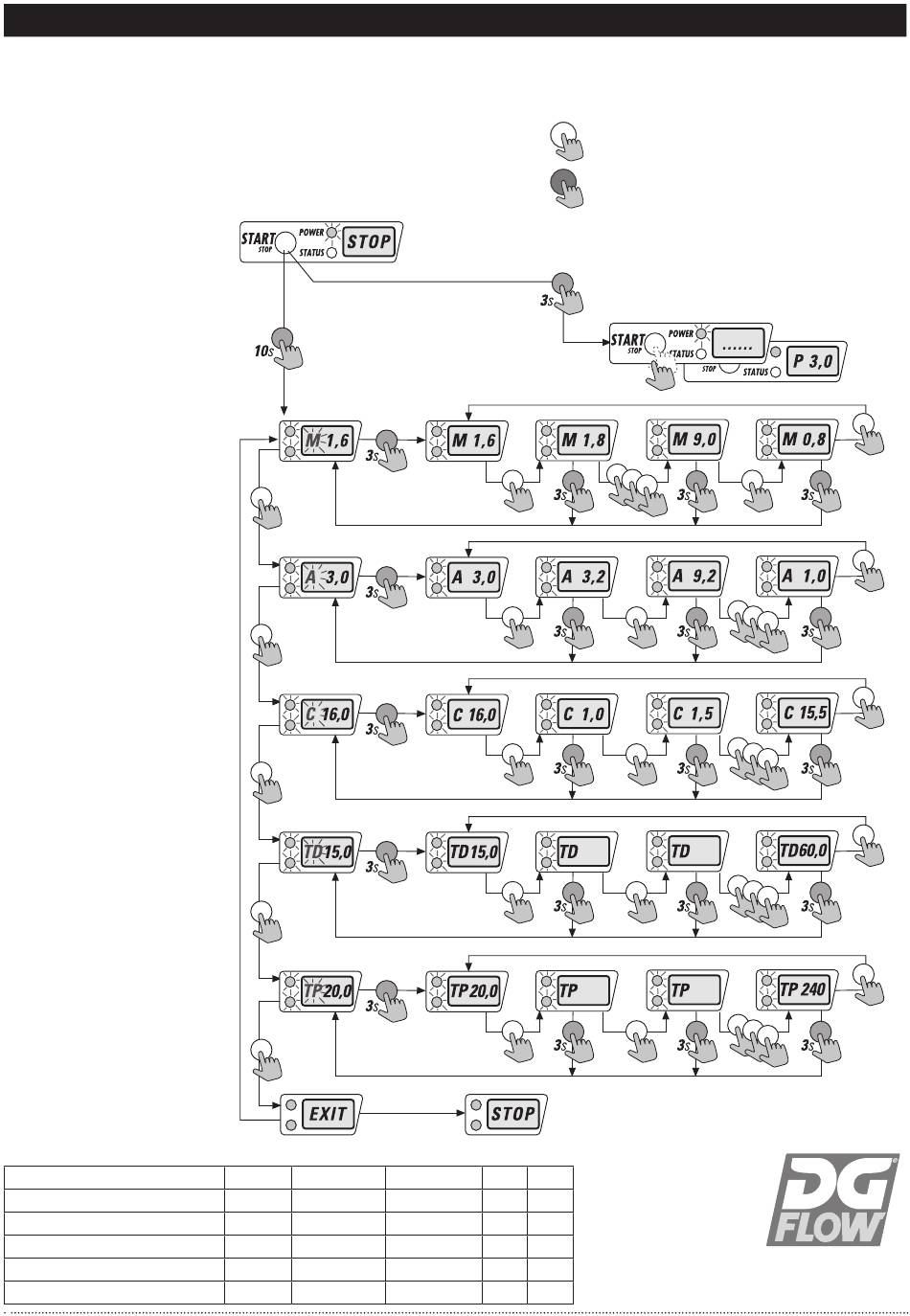

Procédure d'étalonnage
Placer PRESET en condition de HORS SERVICE, en procédant
de la façon suivante:
3 s
Appuyer pendant 3 secondes jusqu'à ce que
les tirets s'affichent, puis relâcher. PRESET
revient en fonctionnement normal.
Pas U.M.
9 0.2 bar
9,2 0.2 bar
DGFLOW srl Via Emilia, 5
16 1 A
46030 Bigarello (Mantova) Italy
60 1 s
tel. +39 0376 340922 - fax. +39 0376 249525
240 10 min
info@dgflow.it - www.dgflow.it
- avec la pompe en MARCHE: par une BREVE
PRESSION de la touche START/STOP
- avec la pompe ARRETEE: par une PRESSION
LONGUE (3 sec) de la touche START/STOP
