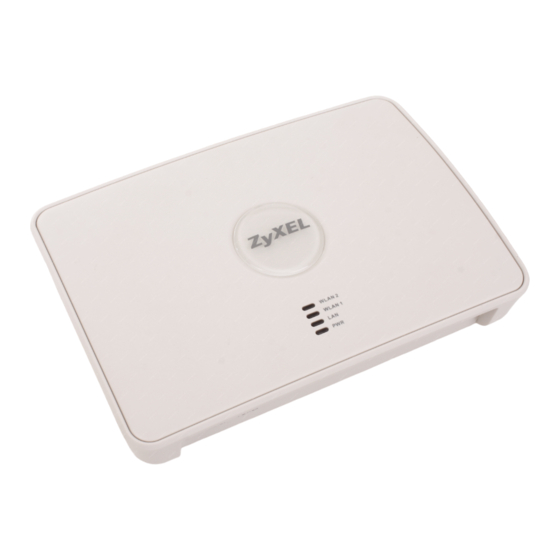

NWA-8500
802.11a/g Ultra Thin Wireless Business
Access Point
Quick Start Guide
Version 1.00
6/2007
Edition 1
Copyright © 2007. All rights reserved
CONTENTS
ENGLISH
DEUTSCH
1
19
27
35
43
51
59
65
71
