CEBEK FE-24 Manual De Instrucciones

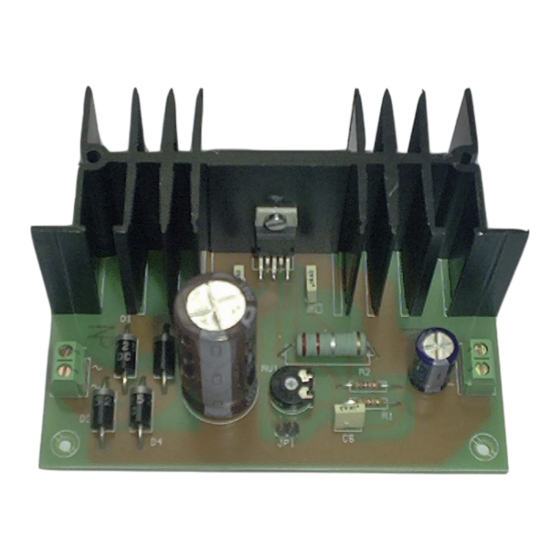

Variable power supply and shorting perfectly stabilized, with a maximum output current of 2 A.
Voltage adjustment between 12 and 24 V. DC . Includes terminals. Supplied with transformer.
TRANSFORMER CONNECTION. Observe the transformer, see that there are four terminals grouped two of them at the top
and the other two at the bottom. The top two, with the inscription 0, and 230 correspond to the mains input. The two lower, with
the inscriptions 24V corresponding to the output to be connected to circuit.
Connect the two wires of the mains input (230 VAC) to the upper terminals with the inscription 0 and 230.
Install a fuse and a switch to the protection and safety, as reflected CE standard.
L'alimentation électrique et de court-circuit variable parfaitement stabilisées, avec un courant de sortie maximum 2 A.
Réglage de la tension entre 12 et 24 V. DC . Comprend terminaux. Livré avec transformateur.
Raccordement du transformateur. Observer le transformateur, voir qu'il ya quatre terminaux regroupés deux d'entre eux au
sommet et les deux autres en bas. Les deux premiers, avec l'inscription 0 et 230 correspondent à l'entrée du réseau. Les deux
bas, avec les inscriptions 24 V correspondant à la sortie pour être connecté à un circuit.
Connectez les deux fils de l'entrée du réseau (230 V) aux bornes supérieures avec l'inscription 0 et 230.
Installez un fusible et un interrupteur pour la protection et la sécurité, comme en témoigne la norme CE
Fuente de alimentación variable perfectamente estabilizada y cortocircuitable, con una intensidad máxima de salida de 2 A.
Ajuste de tensión entre 12 y 24 V. C.C. Incluye bornes de conexión. Se suministra con transformador .
CONEXIONADO DEL TRANSFORMADOR. Observe el transformador, comprobará como posee cuatro terminales agrupadas
dos de ellas en su parte superior y las dos restantes en la inferior. Las dos superiores, con la inscripción 0, y 230
corresponden a la entrada de red. Las dos inferiores, con la inscripciones 24 v corresponden a la salida que deberá
conectarse al circuito.
Conecte los dos cables de la entrada de la red (230 V. C.A.) a los terminales superiores con la inscripción 0 y 230 .
Instale de un fusible y un Interruptor para la protección y seguridad, tal y como queda reflejado la norma CE.
VARIABLE POWER SUPPLY
SOURCE D'ALIMENTATION VARIABLE
FUENTE DE ALIMENTACION VARIABLE
Input Voltage. ........................................... 230 V. A.C.
Output Voltage. ........................................ From 12 to 24 V. D.C.
Maximum Constant Output Intensity. ....... 1,5 A.
Maximum Intensity. .................................. 2A.
Maximum Ripple With Load. .................... 10 mV.
FE-23 Module's Sizes. ............................. 110 x 80 x 45 mm.
Transformer's Sizes. ................................ 75 x 65 x 58 mm.
www.cebek.com - sat@cebek.com
2A. 12 to 24 VDC
FE-24
TECHNICAL CHARACTERISTICS
