CEBEK FE-2 Manual De Instrucciones

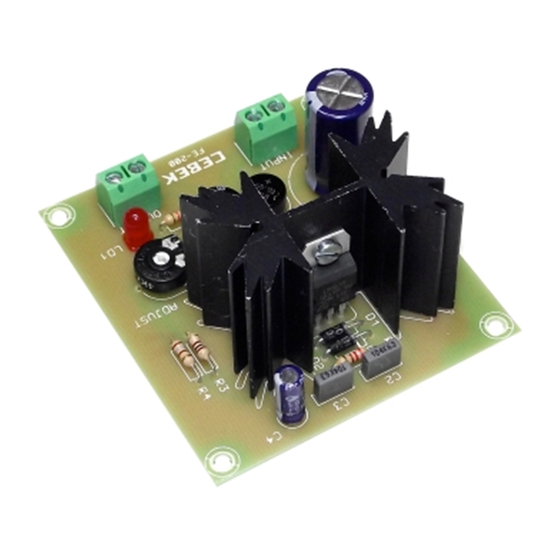

La FE-2
Se suministra con transformador.
- Tensión de entrada. .................................................................................. 220 V. C.A.
- Tensión de salida. ..................................................................................... 12 V. C.C.
- Intensidad constante máxima de salida. .................................................... 300 mA.
- Intensidad máxima de pico. ...................................................................... 500 mA.
- Rizado máximo con carga. ........................................................................ 5 mV.
- Tolerancia tensión de salida. ...................................................................... 5 %.
- Medidas del Módulo FE-2. ......................................................................... 54 x 44 x 20 mm.
- Medidas del Transformador de la FE-2. ...................................................... 73 x 43 x 38 mm.
CONEXIONADO DEL TRANSFORMADOR. Observe el transformador, comprobará como posee cinco
lengüetas o terminales agrupadas tres de ellas en su parte superior y las dos restantes en la inferior. Las tres
superiores, con la inscripción 0, 125 y 220 corresponden a la entrada de red. Las dos inferiores, con la
inscripción 15 v corresponden a la salida que deberá conectarse al módulo.
Conecte los dos cables de la entrada de la red (220 v. C.A.) a los terminales superiores con la inscripción 0 y
220, despreciando el central. Observe el ejemplo de Conexionado del Transformador.
Es imprescindible para mayor seguridad de la fuente añadir un fusible de 250 mA. Para ello y siguiendo el
ejemplo reflejado en el Conexionado Del Transformador intercale en cualquiera de las dos entradas el fusible.
En este ejemplo además se incluye el esquema para añadir un interruptor que controle el funcionamiento de la
Interru ptor
Vista Frontal del Transformador
Fu si ble
25 0 mA.
Red. 220 V. C.A.
A la entrada del módulo FE-2
