INTRODUCTION
Thank you for purchasing a Honda lawnmower!

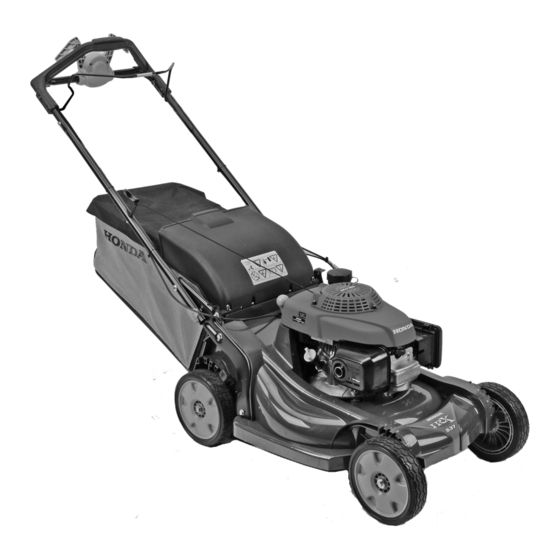

This manual covers the operation and maintenance of the Honda
HRX537VKEA lawnmower.
We want to help you get the best results from your new mower and to
operate it safely. This manual contains the information on how to do
that; please read it carefully.
This manual should be considered a permanent part of the
lawnmower and should remain with it if it is resold.
If you have a problem or questions concerning the mower, contact
your supplying dealer.
We recommend that you read the warranty policy to fully understand
its coverage and your responsibilities of ownership.
Honda Power Equipment Mfg., Inc. reserves the right to make
changes at any time without notice and without incurring any
obligation.
No part of this publication may be reproduced without written
permission.
SAFETY MESSAGES
Pay special attention to statements preceded by the following words:
DANGER
WARNING
CAUTION
Each message tells you what the hazard is, what can happen, and
what you can do to avoid or reduce injury.
DAMAGE PREVENTION MESSAGES
You will also see other important messages that are preceded by the
following word:
Your lawnmower or other property can be
NOTICE
damaged if you don't follow instructions.
The purpose of these messages is to help prevent damage to your
lawnmower, other property, or the environment.
00X39VH7 V310
You WILL be KILLED or SERIOUSLY
HURT if you don't follow instructions.
You CAN be KILLED or SERIOUSLY
HURT if you don't follow instructions.
You CAN be HURT if you don't follow
instructions.
OWNER'S MANUAL
PEDESTRIAN CONTROLLED
CONTENTS
INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
SAFETY MESSAGES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
COMPONENT IDENTIFICATION . . . . . . . . . . . . . . . . . . . . . .3
SET-UP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
PRE-OPERATION CHECKS . . . . . . . . . . . . . . . . . . . . . . . . . .5
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
TRANSPORTING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
STORAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
PARTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Honda Warranty Conditions,
"EC Declaration of Conformity" CONTENT OUTLINE,
Major Honda Distributor Locations . . . . . . . . . . . . . . .Last page
© 2014 American Honda Motor Co., Inc.- All Rights Reserved
C4
ENGLISH
(Original instructions)
HRX537VKEA
LAWNMOWER
PRINTED IN U.S.A.
HPE.2014.09
1
