Manuales relacionados para Lincoln Electric LACI
Resumen de contenidos para Lincoln Electric LACI
- Página 1 IM3063 03/2016 REV01 LACI Production Monitoring Module MANUAL DE INSTRUCCIONES Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...
- Página 2 2014/35/EU , 2014/30/EU y ha sido diseñado de acuerdo con las siguientes normas: EN 60974-1:2012; EN 60974-10:2014 20.04.2016 Piotr Spytek Operations Director Lincoln Electric Bester Sp. z o.o., ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland 07/11 Español Español...
-
Página 3: Tabla De Contenido
12/05 ¡GRACIAS! Por haber escogido los productos de CALIDAD Lincoln Electric. Por favor, examine que el embalaje y el equipo no tengan daños. La reclamación del material dañado en el transporte debe ser notificada inmediatamente al proveedor. Anote la información que identifica a su equipo en la tabla siguiente; le servirá para consultas futuras. -
Página 4: Seguridad
Lea y comprenda las siguientes explicaciones acerca de los símbolos de advertencia. Lincoln Electric no es responsable por los daños causados por una instalación incorrecta, cuidados inadecuados o funcionamiento anormal. - Página 5 CUMPLIMIENTO CE: Este equipo cumple las directivas de la CEE. RADIACIÓN ÓPTICA ARTIFICIAL: De acuerdo con los requisitos de la Directiva 2006/25/EC y la norma EN 12198, este equipo es de categoría 2. Esto obliga a la utilización de equipos de protección personal (EPP) con un grado máximode protección del filtro óptico de 15, como lo exige la norma EN169.
-
Página 6: Instrucciones De Instalación Y Utilización

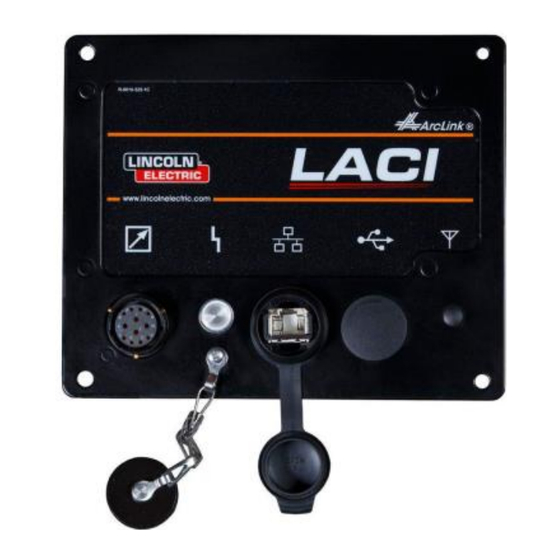

Instrucciones de instalación y utilización Descripción general El módulo de la Interfaz de comunicación ArcLink de Lincoln (LACI), está diseñado para conectar la fuente de alimentación de la máquina de soldar con su ordenador o con la red. Con el uso de la aplicación Power Wave® Manager, LACI permite configurar y administrar una gran cantidad de ajustes y opciones de configuración en toda... - Página 7 255.255.255.0 Puerta de enlace 192.168.0.1 predefinida Los ajustes predefinidos de LACI se designan con conexión directa, donde la dirección IP del PC está configurada dentro del intervalo 192.168.0.[3…254] Si desea modificar la configuración predefinida del LACI, descargue el software Power Wave Manager de la página www.powerwavesoftware.com, sección Power Wave®...
-
Página 8: Conexión Directa
Conexión directa Es el caso más simple, donde el LACI está conectado al PC con un cable Ethernet común. Español Español... -
Página 9: Red De Área Local
Configuración predefinida de fábrica del LACI DHCP Dirección IP 192.168.0.2 Máscara de subred 255.255.255.0 Puerta de enlace predefinida 192.168.0.1 LACI Ajustes de la red del PC DHCP Dirección IP 192.168.0.3 Máscara de subred 255.255.255.0 Puerta de enlace 192.168.0.1 predefinida Utilice los ajustes de red anteriores en su PC. -
Página 10: Direcciones Ip Estáticas
Paso 1: opción «No conozco la dirección IP de la máquina de soldar» Paso 2: haga clic en la fila con la dirección IP de LACI (LACI IP Address) y el nombre del modelo (Model Name) Español Español... - Página 11 (Subnet mask), y la puerta de enlace predefinida (Default gateway) Paso 5: haga clic en el botón «OK» (Aceptar) Haga clic en el botón «Yes» (Sí) para confirmar los nuevos ajustes (la máquina se reiniciará). Conecte LACI al conmutador (Switch) de red. Español Español...
-
Página 12: Direcciones Ip Dinámicas (Servidor Dhcp, Ej. Ruteador)
Direcciones IP dinámicas (servidor DHCP, ej. ruteador) Si LACI está conectado a una red equipada con un servidor DHCP, se requiere definir la configuración correcta del LACI y el PC. Ruteador (DHCP activado) LACI Ajustes de LACI DHCP Obtener una dirección IP automáticamente... - Página 13 Paso 1: opción «No conozco la dirección IP de la máquina de soldar» Paso 2: haga clic en la fila con la dirección IP de LACI (LACI IP Address) y el nombre del modelo (Model Name) Paso 3: haga clic en el botón «Configure» (Configurar) ...
-
Página 14: Instrucciones De Montaje
Instrucciones de montaje Español Español... -
Página 15: Diagrama De Conexiones
Diagrama de conexiones Español Español... -
Página 16: Weee
No utilizar esta lista de piezas de recambio, si el número de code no está indicado. Contacte con el Dpto. de Servicio de Lincoln Electric para cualquier número de code no indicado. Utilice el dibujo de la página de ensamblaje (assembly page) y la tabla para determinar donde está...
