Manual Usuario de XBee IO
Para lograr esta funcionalidad no se requiere tener un PC conectado al módulo,
sólo es necesario para configurar el módulo previamente. Después de la
configuración los módulos quedarán funcionando por si mismos.
Cabe destacar que XBee IO trabaja con señales de entrada digitales
solamente.
5.2.1 Configuración de los módulos para Reemplazo de Cables
La XBee IO incluye 4 switchs que permiten cambiar el módulo a lectura
(transmisor) o escritura (receptor).
La posición de los switchs está definida según la siguiente figura:
El punto negro de la figura indica la posición de los switchs. En este caso todos
los switchs se encuentran en posición 0.
La placa actúa como módulo de entrada (input) si todos los switchs están en
posición 0, y en modo de escritura si todos los switchs están en posición 1.
En caso de querer hacer Reemplazo de Cables, se necesitan 2 módulos XBee
IO, uno de lectura y otro de escritura.
Antes de utilizar esta funcionalidad, debe configurarse el módulo XBee,
mediante X-CTU. (sección 4)
Los registros deben ser configurados como se muestra en la tabla 1.
El siguiente ejemplo es válido para un módulo de lectura (Tx) con dirección
MAC "0013A200 406628A9" y un módulo de escritura (Rx) con dirección MAC
"0013A 200 40662B72".
Luis Thayer Ojeda 0115 Of. 402 ▪ Santiago, Chile ▪ Tel. +56 2 3339579 ▪ info@olimex.cl

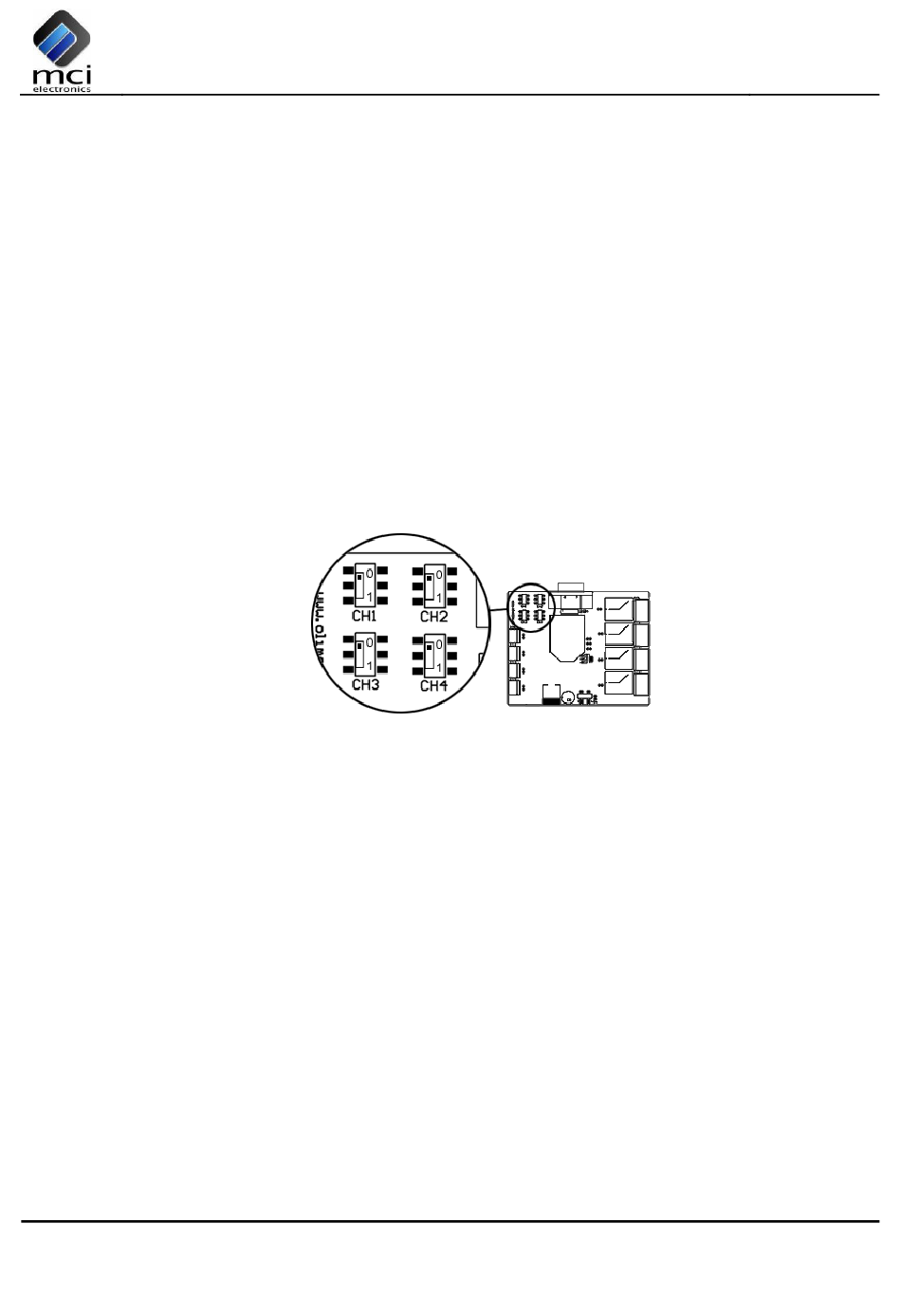

Figura 7: Posición de los switchs.
