Hunter 99112 Manual De Instrucciones

Instalación
DESCONECTE
Antes de instalar el
Quite la campana. Si no está seguro
control remoto universal,
de cómo quitarla, consulte el manual
use las cadenas para del propietario del ventilador. Con los
que la velocidad del cables expuestos, puede que resulte
ventilador quede en la útil anotar las conexiones existentes o
posición ALTA y la luz en sacar una foto digital como referencia.
ENCENDIDA. Asegúrese
Quite los conectores que conectan los
de que la alimentación
cables de la caja de salida al ventilador,
esté DESCONECTADA
pero deje conectados los cables de
antes de continuar con la
puesta a tierra.
instalación.
Cableado
azul (light out)
negro (fan out)
blanco (common out)
CONECTE LOS CABLES DEL RECEPTOR AL VENTILADOR -Utilice los conectores de cable azules para conectar
el cable blanco del receptor (con etiqueta "common out") al cable blanco del ventilador. Conecte el cable negro
del receptor (con etiqueta "fan out") al cable negro del ventilador. Conecte el cable azul del receptor (con
etiqueta "light out") al cable azul (o bien negro con tira blanca) del ventilador.
Nota: el cable rojo del receptor cuenta con un terminal de cable preinstalado. Éste no se utiliza.
Si tiene dudas acerca de los colores o conexiones de los cables, póngase en contacto con un electricista
profesional.
Gire los empalmes hacia arriba y presiónelos cuidadosamente hacia atrás a través del
soporte de suspensión dentro de la caja de salida. Separe los alambres, con los alambres
puestos a tierra a un lado de la caja de salida y los alambres no puestos a tierra al otro lado
de la caja de salida..
Control remoto universal
para ventilador de techo

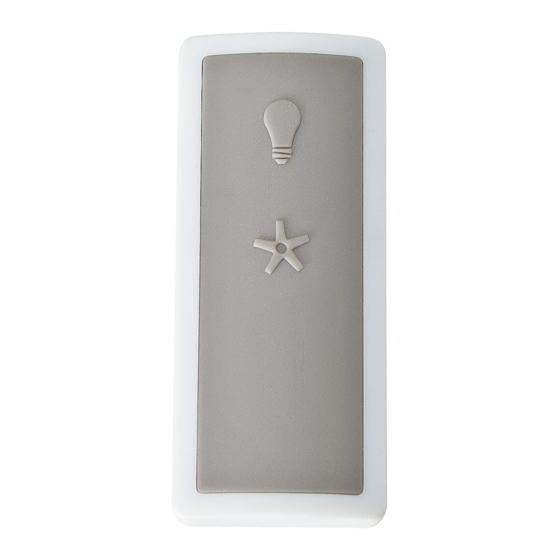

Model #99112
Receptor
O
Campana
Elija el sistema de suspensión que más se parezca al que utiliza su ventilador y monte el receptor y el cable según se indica.
Nota: algunos ventiladores pueden tener un exceso considerable de cable conductor. Para una instalación más fácil de la campana, recorte el cable y deje un mínimo de 8" (20 cm.) Pele 1/2"
(1 cm) de los cables conductores del ventilador. Coloque el resto del cable sobrante en la caja eléctrica de techo. El soporte y el ventilador deben conservar una puesta a tierra adecuada.
Puede que tenga inconvenientes de instalación si el ventilador se monta en un techo inclinado.
azul
negro
blanco
M0034-02 • 09/14/12 • © Hunter Fan Company
Placa
Receptor
de techo
O
Receptor
Campana
Campana
negro (live in) negro (sin puesta
a tierra)
blanco (neutral in)
CONECTE LOS CABLES DEL RECEPTOR A LOS CABLES DE LA CAJA DE SALIDA - Utilice un conector de
cable naranja para conectar el cable negro (sin puesta a tierra) del techo al cable negro del receptor (con
etiqueta "live in"). Conecte el cable blanco (con puesta a tierra) del techo al cable blanco del receptor (con
etiqueta "neutral in").
UNA VEZ QUE TODOS LOS CABLES ESTÉN CONECTADOS y sujetos con conectores de cables, vuelva a
colocar la campana.
Para evitar posibles choques eléctricos, antes de instalar su ventilador, desconecte la
alimentación apagando los interruptores automáticos que alimentan a la caja de salida
asociados con el interruptor de pared.
www.HunterFan.com
1.888.830.1326
Para ventiladores de per l bajo, el
receptor debe jarse al soporte de
suspensión mediante un sujetacables.
Sujetacables
Soporte
de techo
O
Cuerpo del
Receptor
ventilador
blanco (con
puesta a tierra)
