Acerca de los manuales del usuario
La documentación del producto se compone de los siguientes documentos.
• Guía de instalación (accesorio): Proporciona información sobre "Precauciones", "Precauciones
para la instalación" y el método de instalación.
• Información básica (este documento): Proporciona información sobre "Precauciones para la
utilización" y "Especificaciones detalladas".
• Manual de instrucciones (en el siguiente sitio web): Explica la forma de llevar a cabo los
ajustes y de operar esta cámara.
https://security.panasonic.com/training_support/documentation_database/
El "<N.° de control: C****>" usado en estos documentos debe utilizarse para buscar información en
nuestro sitio web de soporte (https://security.panasonic.com/training_support/support/info/) y le guiará
a la información correcta.
• La tarjeta de memoria SDXC/ SDHC/ SD se menciona como tarjeta de
memoria SD.
• Debido a las mejoras del producto, el aspecto exterior y otras partes que se
muestran en este manual pueden ser diferentes del producto real siempre y
cuando no interfieran con el empleo normal.
Información básica

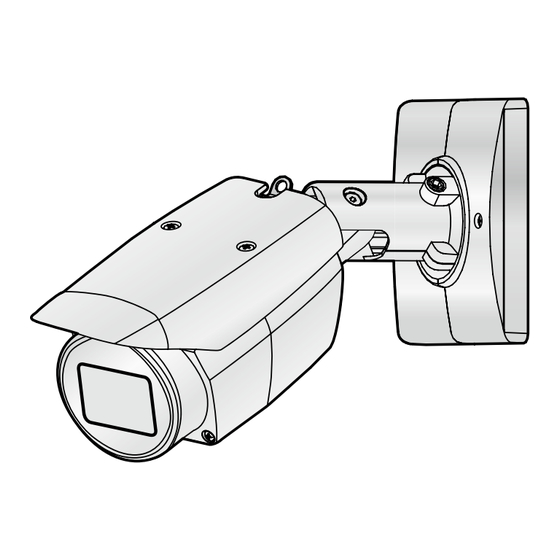

WV-X1551LN
Nº modelo
Cámara de red
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Panasonic WV-X1551LN
Resumen de contenidos para Panasonic WV-X1551LN
- Página 1 El “<N.° de control: C****>” usado en estos documentos debe utilizarse para buscar información en nuestro sitio web de soporte (https://security.panasonic.com/training_support/support/info/) y le guiará a la información correcta. • La tarjeta de memoria SDXC/ SDHC/ SD se menciona como tarjeta de memoria SD.
-
Página 2: Tabla De Contenido
Índice Limitación de responsabilidades ....................3 Renuncia de la garantía ......................... 3 Requisitos del sistema para un ordenador..................4 Seguridad de la red ........................5 Precauciones para la utilización ....................6 Partes y funciones ......................... 9 Solución de problemas ....................... 13 Especificaciones detalladas ...................... -
Página 3: Limitación De Responsabilidades
PRODUCTO(S) CORRESPONDIENTE(S). Renuncia de la garantía Panasonic i-PRO Sensing Solutions Co., Ltd. NO ACEPTA NINGÚN TIPO DE RESPONSABILIDAD CON PERSONAS LEGALES O FÍSICAS, A EXCEPCIÓN DEL REEMPLAZO O MANTENIMIENTO RAZONABLE DEL PRODUCTO, PARA LOS CASOS INCLUIDOS A CONTINUACIÓN, PERO SIN LIMITARSE A ELLOS: (1) CUALQUIER PÉRDIDA O DAÑO, INCLUYENDO PERO SIN LIMITARSE POR ELLO, LOS... -
Página 4: Requisitos Del Sistema Para Un Ordenador
Requisitos del sistema para un ordenador ® CPU: Familia de procesadores Intel Core ® - Intel Core i5-6500 o más rápido ® - Se recomienda Intel Core i7-6700 o más rápido Memoria: Se recomienda 4 GB (2 GB x 2, Canal doble) o más. Interfaz de red: 10BASE-T/100BASE-TX x Puerto 1 Interfaz de audio:... -
Página 5: Seguridad De La Red
Seguridad de la red Puesto que esta unidad se utiliza conectada a una red, deberán tenerse presente los siguientes riesgos relacionados con la seguridad. q Descubrimiento o robo de información a través de esta unidad w Empleo de esta unidad por personas con malas intenciones para operaciones ilegales e Interferencia o parada de esta unidad por personas con malas intenciones Usted tiene la responsabilidad de tomar precauciones como las que hemos descrito anteriormente para protegerse contra los peligros contra la seguridad de la red. -
Página 6: Precauciones Para La Utilización
Precauciones para la utilización Cuando el producto es accesible desde Acerca de la función de detección del Internet estado automático Para evitar el acceso no autorizado, tenga en Cuando este producto deja de funcionar debi- cuenta lo siguiente. damente debido a ruido exógeno, etc., durante •... - Página 7 Qué hay que hacer si aparece “WARMING Limpieza del panel frontal UP-PLEASE WAIT” en la pantalla. • Para limpiar la cubierta del panel frontal, Este mensaje indica que la temperatura del riegue o rocíe agua dulce que no contenga interior de la cámara ha bajado mucho. agentes lubricantes ni sustancias de silicio La cámara se reiniciará...
- Página 8 Eliminación/transferencia del producto Los datos guardados en este producto o en un dispositivo de almacenamiento utilizado con este producto pueden conducir a la divulga- ción no autorizada de información personal. Cuando tenga que tirar o entregar este pro- ducto a alguien, aunque sea para su repara- ción, asegúrese de haber extraído los datos del producto.
-
Página 9: Partes Y Funciones
Partes y funciones Cables Cable de Ethernet (categoría 5e o mejor, recto, 4 pares (8 clavijas)) [1] Cable de red RJ45 [5] Cable de alarma de 4 contactos (accesorio) [5] Cable de EXT I/O [2] Cable de alimentación de 2 contactos (accesorio) 12 V CC (Rojo) [2] Cable de suministro de... -
Página 10: Cable De Suministro De
[2] Cable de suministro de alimentación/Cable de alimentación de 2 contactos (accesorio) Conecte el cable de salida de la fuente de alimentación de CC al cable de alimentación de 2 contactos. IMPORTANTE: • Asegúrese de emplear el cable de alimentación de 2 contactos suministrado con este producto. -
Página 11: Cable De Ext I/O
[5] Cable de EXT I/O / Cable de alarma de 4 contactos (accesorio) Nota: • La desconexión, la entrada y la salida del terminales ALARM IN2 y 3 pueden cambiarse con- figurando el ajuste. Consulte el Manual de instrucciones para encontrar más información sobre los ajustes de ALARM IN2 y 3 (“Off”, “Entrada de alarma”, “Salida de alarma”... -
Página 12: Terminal Monitor Out (Ajuste De Fábrica: Monitor Ntsc)
[6] Terminal MONITOR OUT (ajuste de fábrica: monitor NTSC) Se utiliza para conectar un monitor utilizado para los ajustes durante la instalación o para realizar el servicio técnico. IMPORTANTE: • El monitor de ajuste se utiliza para comprobar el ajuste del campo de visión angular cuando se instala la cámara o cuando se realiza el servicio técnico. -
Página 13: Solución De Problemas
Solución de problemas Antes de solicitar reparaciones, compruebe los síntomas en la tabla siguiente. Si no puede resolver el problema después de comprobar y probar las soluciones de la tabla, o si el pro- blema no está descrito a continuación, póngase en contacto con su proveedor. Páginas de Síntoma Causa/solución... - Página 14 Páginas de Síntoma Causa/solución referencia Este indicador se enciende en rojo cuando los datos no pueden guardarse en la tarjeta de memo- ria SD. • ¿Está ajustado en “LOCK” el interruptor de protec- ción contra escritura de la tarjeta de memoria SD insertada? Desbloquee el interruptor de protección contra escri- tura de la tarjeta de memoria SD.
-
Página 15: Especificaciones Detalladas
Especificaciones detalladas • Básicas Valores de alimentación* 12 V CC PoE (Compatible con IEEE802.3af) Consumo de energía* 12 V CC: 930 mA/Aprox. 11,2 W PoE de 48 V CC: 240 mA/Aprox. 11,5 W (dispositivo de clase 0) Entorno de operación Temperatura ambiental de funcionamiento: –40 °C a +60 °C*... - Página 16 *1 Visite nuestro sitio en la web de soporte <N.º de control: C0106> para encontrar más informa- ción acerca de la valores de alimentación y del consumo de energía. *2 Cuando se utilice con la luz LED IR encendida constantemente, el límite superior del intervalo de temperaturas de funcionamiento es de +50 °C.
- Página 17 Velocidad del obturador: [Modo de 30 fps] 1/30 fija, 3/120 fija, 2/100 fija, 2/120 fija, 1/100 fija, 1/120 fija, 1/250 fija, 1/500 fija, 1/1000 fija, 1/2000 fija, 1/4000 fija, 1/10000 fija [Modo de 25 fps] 1/25 fija, 3/100 fija, 2/100 fija, 1/100 fija, 1/250 fija, 1/500 fija, 1/1000 fija, 1/2000 fija, 1/4000 fija, 1/10000 fija Tiempo máximo de [Modo de 30 fps]...
- Página 18 • Ménsula de montaje de la cámara Ángulo de ajuste: <Montaje en el techo> Horizontal: ± 180° (Ajuste por ángulo horizontal (PAN)) Vertical: 0° a 100° (Ajuste por ángulo vertical (TILT)) Guiñada: –190° a + 100° (Ajuste por ángulo acimutal (YAW)) <Montaje en la pared>...
- Página 19 • Red Red: 10BASE-T/100BASE-TX, conector RJ45 Resolución* [Modo de 16:9] *[Modo de 4:3] no es compatible. H.265/H.264 3072×1728* , 2560×1440, 1920×1080, 1280×720, 640×360, JPEG (MJPEG) 320×180 Método de compresión de imágenes: H.265/H.264* Prioridad de transmisión: Velocidad en bits constante/ VBR/ Velocidad en fotogramas/ Mejor logro Velocidad en fotogramas: [Modo de 30 fps]...
- Página 20 (Incluyendo la misma cámara) Tarjeta de memoria SDXC/ Fabricada por Panasonic (Velocidad SD de clase 6 o superior) SDHC/ SD compatible* Tarjeta de memoria SDXC: 64 GB, 128 GB, 256 GB Tarjeta de memoria SDHC: 4 GB, 8 GB, 16 GB, 32 GB...
- Página 21 Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic i-PRO Sensing Solutions Co., Ltd. 2020 N0620-0 PGQP2895ZA...
