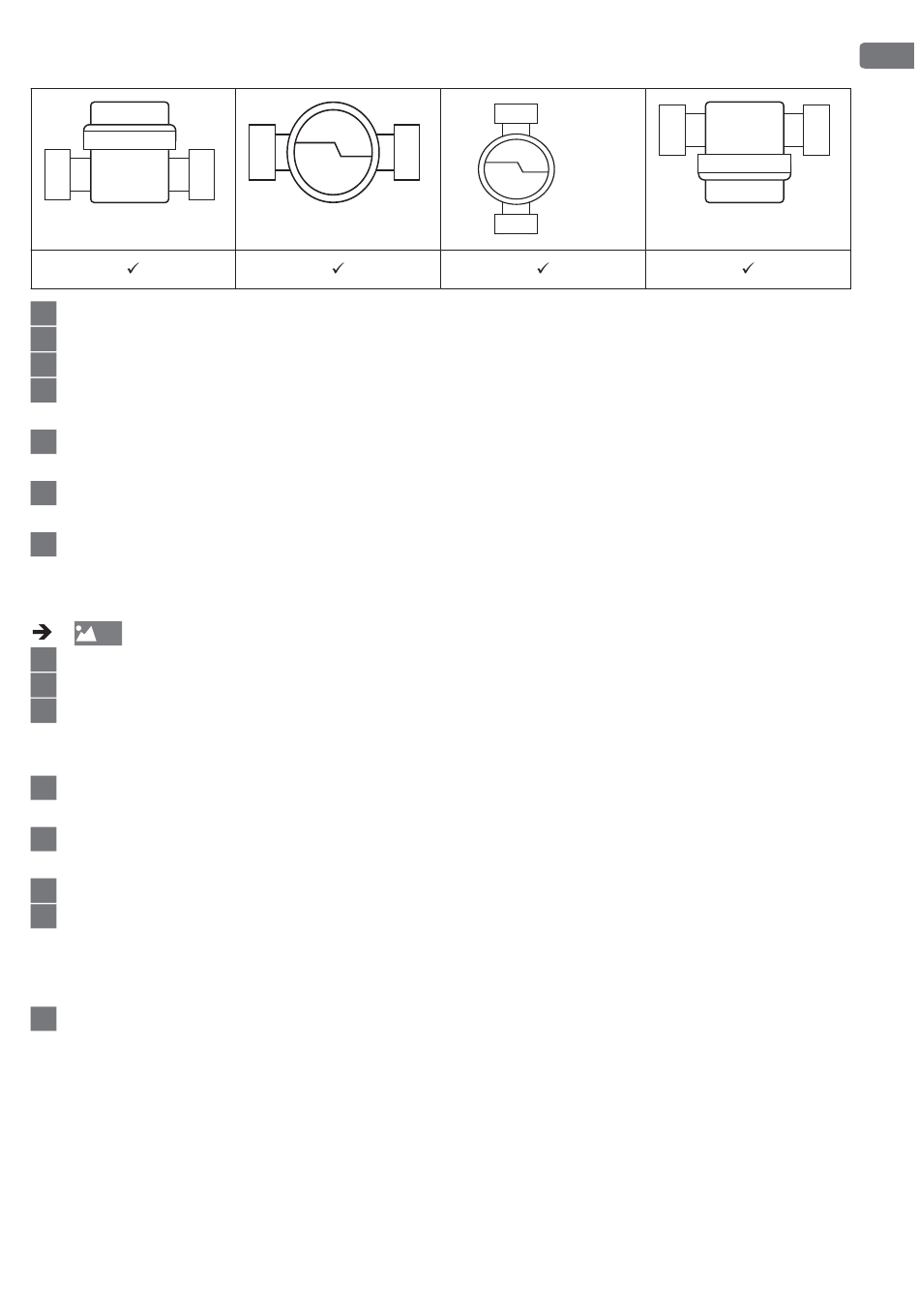

Допустимые положения монтажа
Тщательно промыть трубопровод.
1
Закрыть запорные элементы подающей и обратной линии.
2
Вывинтить заглушку или старый счетчик против часовой стрелки.
3
Выполнить очистку уплотняющих поверхностей латунного корпуса и кольца
4
круглого сечения измерительной капсулы.
Покрыть уплотняющие поверхности латунного корпуса тонким слоем смазки для
5
кранов.
Ввинтить измерительную капсулу в латунный корпус рукой до упора и затянуть
6
крючковым ключом Techem на
Повернуть вычислительный блок в положение, обеспечивающее наиболее
7
удобное считывание показаний.
Монтаж температурных датчиков
1
Сбросить давление в месте установки датчика.
1
Вывинтить резьбовую пробку из специального шарового крана.
2
Одеть на монтажный штифт входящее в комплект поставки кольцо круглого
3
сечения. Использовать только одно кольцо.
При замене датчика заменить старое кольцо круглого сечения на новое.
Вставить кольцо с помощью монтажного штифта в отверстие резьбовой пробки,
4
поворачивая его.
С помощью другого конца монтажного штифта установить кольцо в его конечное
5
положение.
Насадить до упора монтажный штифт концом гильзы на температурный датчик.
6
Охватить датчик температуры непосредственно над монтажным штифтом
7
двумя половинами пластмассового винта. Сжать две половины пластмассового
винта таким образом, чтобы штифты одной половины вошли в отверстия другой
половины.
Вставить датчик температуры с пластмассовым винтом в отверстие
8
резьбовой пробки и плотно затянуть рукой. Не использовать никаких
инструментов!
1 / – макс. 1 / оборота.
8 4
