- Página 1 ESPAÑOL GX Tank 140 4 canales | 4 a 20 mA | 0 a 10 VCC Rev. 00 03/2021...
-
Página 2: Tabla De Contenido
GX Tank 140 Tabla de contenidos 1. Introducción ........................... 1 1.1. Resumen ........................1 1.2. ¿Qué hay en la caja? ....................... 2 2. Instalación ..........................3 2.1. Montaje ........................3 2.2. Conexiones eléctricas ...................... 3 2.2.1. Alimentación eléctrica .................... 4 2.2.2. -
Página 3: Introducción

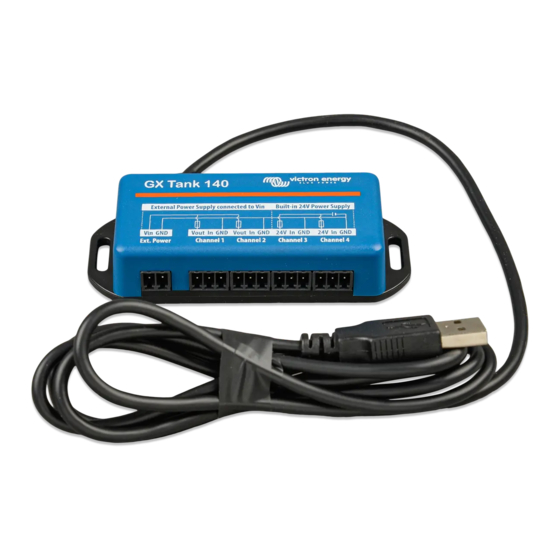

GX Tank 140 1. Introducción 1.1. Resumen El GX Tank 140 es un accesorio que se usa con un dispositivo GX de Victron y que permite conectar y monitorizar hasta cuatro sensores de nivel del depósito. Características: • Interactúa con sensores de nivel del depósito de 4 a 20 mA o de 0 a 10 V (también con una combinación de ambos). -
Página 4: Qué Hay En La Caja
1.2. ¿Qué hay en la caja? En el paquete se incluyen los siguientes artículos: • Unidad de GX Tank 140 con cable fijo USB de 1,5 m. • 1 bloque de terminales enchufables de 2 vías (para fuente de alimentación externa) •... -
Página 5: Instalación
2.2. Conexiones eléctricas Todas las conexiones eléctricas se encuentran en la parte frontal de la unidad del GX Tank 140 y se realizan con los bloques de terminales enchufables proporcionados. También se dispone de un práctico diagrama esquemático de cableado claramente etiquetado impreso en la parte superior de la unidad. -
Página 6: Alimentación Eléctrica
GX Tank 140 2.2.1. Alimentación eléctrica La unidad del GX Tank 140 se alimenta de forma autónoma a través de la interfaz USB y no necesita una fuente de alimentación externa. Los sensores pueden alimentarse desde la unidad de dos formas, según el canal usado: •... -
Página 7: Sensores De Salida De Corriente (4 A 20 Ma)
El siguiente diagrama esquemático de cableado muestra las conexiones y cómo mide la señal de corriente el GX Tank 140: hay una carga (RL) entre “In” y “GND” que se usa como derivador para establecer el flujo de corriente (en función de la caída de tensión en RL y la resistencia conocida). -
Página 8: Cable Sensor
GX Tank 140 2.2.5. Cable sensor Se recomienda utilizar cable de núcleo trenzado apantallado entre el sensor del depósito y la unidad del GX Tank 140 para evitar que la interferencia/ruido eléctrico del entorno externo falsee o altere las mediciones. -
Página 9: Configuración
3.1. Menú de configuración Tipo de sensor - Tensión o Corriente El GX Tank 140 puede usarse con sensores de depósito de salida de tensión o de corriente, seleccione el “Tipo de sensor” que se va a usar. Se puede usar y configurar de forma independiente una combinación de ambos tipos de sensores con la misma unidad de GX Tank 140 (el ajuste predeterminado de “Tipo de sensor”... -
Página 10: Menú Del Dispositivo
Este campo muestra la lectura actual/bruta del sensor sin hacer ningún promedio, usada principalmente para la resolución de problemas. 3.2. Menú del dispositivo El “menú del dispositivo” incluye información de identificación en relación con el dispositivo GX Tank 140 y cada uno de los canales/depósitos. Nombre El ajuste de “Nombre”... -
Página 11: Menú De La Bomba Del Depósito
GX Tank 140 3.4. Menú de la bomba del depósito El nivel del depósito puede usarse para accionar la bomba de forma automática (por ejemplo, para rellenar automáticamente un depósito de día). Esta función se configura en el menú de “Bomba del depósito”. -
Página 12: Seguimiento
GX Tank 140 4. Seguimiento Se puede acceder a los datos de nivel del depósito en la pantalla del Dispositivo GX (en un GX Touch o CCGX), así como a través de la consola remota en LAN y a distancia en el portal VRM. -
Página 13: Lista De Dispositivos
GX Tank 140 4.3. Lista de dispositivos El nivel del volumen del depósito de cada sensor de depósito habilitado también aparece al lado del nombre del depósito (o escríbalo si no se le ha asignado ningún nombre) en la página de la “Lista de dispositivos”. - Página 14 GX Tank 140 Consulte el manual de VRM para más información acerca de VRM. Página 12 Seguimiento...
-
Página 15: Resolución De Problemas
En una configuración con un sensor de salida de corriente, una lectura fija de entre ~40 y 55 % puede deberse a un fusible interno activado. El fusible rearmable interno tiene un flujo de corriente permanente de entre ~11 y 13 mA cuando se activa y el GX Tank 140 no puede detectar este estado como un fallo. -
Página 16: Garantía
Victron. Victron Energy no será responsable por daños consecuentes derivados del uso de este producto. La responsabilidad máxima de Victron Energy bajo esta garantía limitada no excederá el precio de compra real de este producto. Página 14 Garantía...
