ADVANCE-GRP[GD]
5. ИНСТАЛИРАНЕ
Инсталирането трябва да бъде извършено от подходящо обучен персонал, в съответствие с приетите
регламенти (напр. IEC EN 60079-14) и превенции за национална безопасност и регламенти за превенция
на инциденти и това ръководство с инструкции.
5.1 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ
Използвайте ключа само за целта, за която е предназначен. Неправилната или непредвидима употреба или
несъответствието с тези инструкции, анулира предоставената от нас гаранция. Не са позволени никакви промени на
ключа, увреждайки неговата защита срещу експлозия. Поставете и работете с ключа, само ако той е чист и невредим.
Елементът на контакта трябва да бъде заменен, след всяко късо съединение в главната верига на ключа.
Това е, тъй като устройството е херметически уплътнено и статусът на тези изключващи контакти не
може да бъде проверен. Всяка повреда може да анулира защитата Ex.
5.2 АКСЕСОАРИ
• Помощни Контакти тип, виж раздел 4.2.
• Винт за заземяване (винт, гайки и обикновена шайба) направени от месинг, желязо или от неръждаема стомана AISI 316
• Кабелните щуцери и капачки с отделни сертификати.

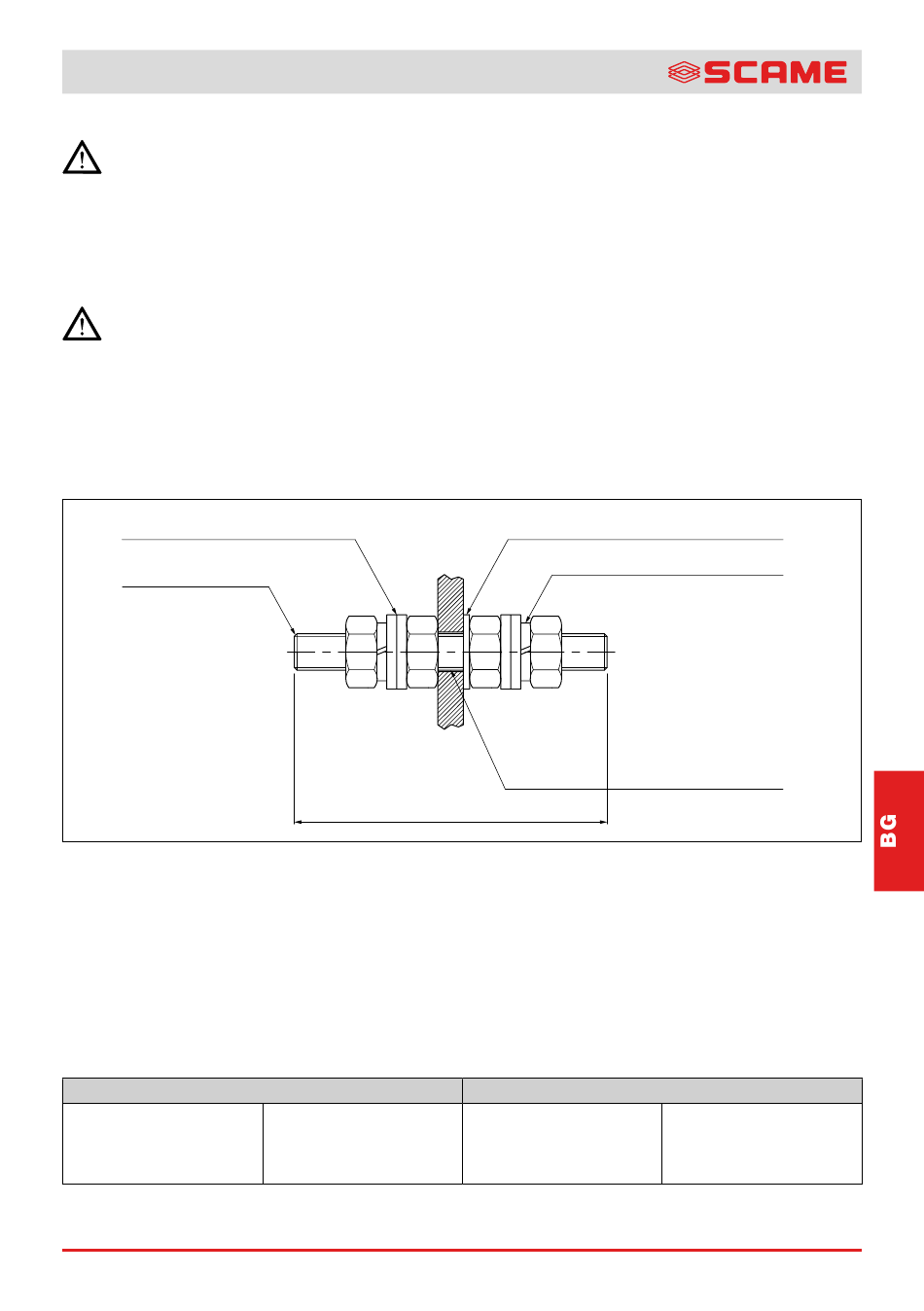

Информация за допълнителен винт за заземяване
ОБИКНОВЕНА ГАЙКА (n°4)
M6 КОЛ
Трябва да бъдат използвани само одобрени и оригинални аксесоари SCAME.
5.3 ПРИСТАВКИ НА ТЕРМИНАЛИ
Всички връзки трябва да бъдат извършени в съответствие с кодовете на практиката и стандартите за инсталиране в
опасни зони, като IEC EN 60079-14.
Използвайте правилния размер инструмент и въртящ момент (виж документи на производител) за затягане на скобите
на терминала (отвертка или гаечен ключ).
Повърхностната дистанция и дистанцията по въздух трябва да съответстват на IEC EN 60079-7 / ГОСТ Р МЭК 60079-7-
2012, (таблица 1); електрическите параметри не трябва да надвишават максималната допустима стойност.
Забележка: Минималната повърхностна дистанция и дистанцията по въздух, които трябва да бъдат спазвани спрямо
проводимите части или други части под напрежение са:
Минимална повърхностна дистанция
250 V
400 V
500 V
630 V
Забележка: Напрежения и номинални напрежения – работното напрежение може да надвишава с 10% даденото ниво
на напрежение.
MP39683
ВЪТРЕШНА
ЧАСТ
50 МИН.
5 mm
8 mm
10 mm
12 mm
69
НАЙЛОНОВО УПЛЪТНЕНИЕ НА ГАЙКА
ГАЙКА ПРУЖИНА (n°2)
P.T.F.E ЛЕНТА,
ИЗПОЛЗВАНА ВЪРХУ
ВЪНШНА
РЕЗБА НА ВИНТ
ЧАСТ
ЗА ЗАЗЕМЯВАНЕ
ЧРЕЗ КУТИЯ
Минимално разстояние
250 V
400 V
500 V
630 V
5 mm
6 mm
8 mm
10 mm
ZP90904-5
