7.3 Paineputken liitäntä
Paineputki voidaan liittää suoraan pumpun ylempään
paineaukkoon tai käyttää sovitinta.
Takaisinvirtaus pumpun läpi sen seistessä voidaan
estää asentamalla sovittimeen toimitukseen sisäl-
tyvä takaiskuventtiili. Takaiskuventtiili kiinnitetään
samalla, kun sovitin asennetaan pumpun ylempään
paineaukkoon.

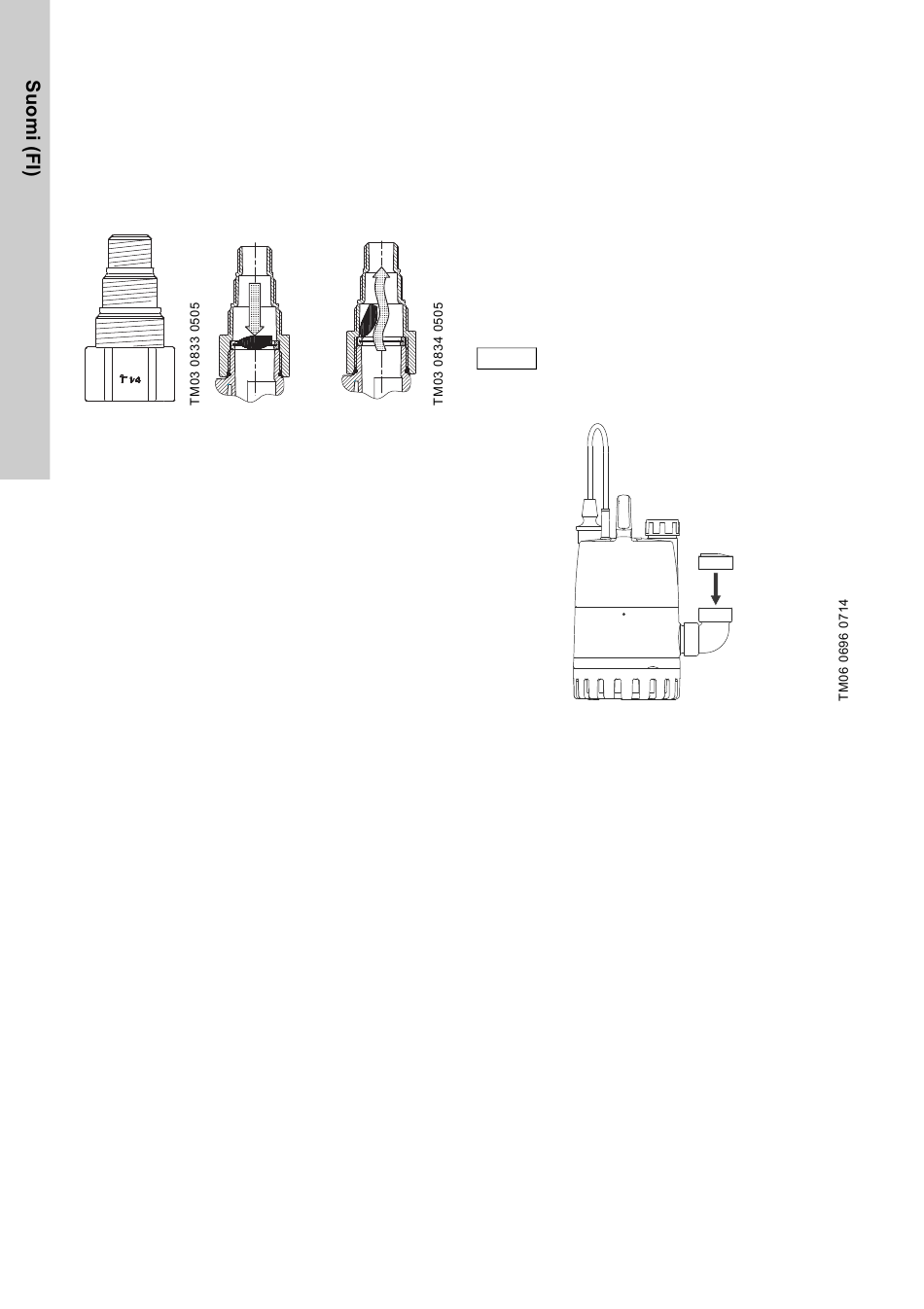

Kuva 7 Sovitin ja takaiskuventtiili (sijainti ja
toiminta)
Sovitin mahdollistaa putken tai letkun liittämisen
3/4", 1" ja 1 1/4" ulkoisella putkikierteellä (G).
Katkaise sovitin siten, että se sopii paineputken
halkaisijaan. Jos paineputken ja sovittimen välissä
käytetään tiivistettä, katkaistun sovittimen reuna on
tasoitettava täysin sileäksi.
Standardin DIN EN 12056-4 mukainen hyväksyntä
edellyttää, että kiinteästä kokoonpanosta tuleva putki
on liitettävä suoraan pumpun paineaukkoon. Jos toi-
mitukseen sisältyvää sovitinta käytetään, 3/4" ja 1"
holkit on katkaistava.
158
7.3.1 Sivupaineaukon käyttö
Jos sivupaineaukkoa halutaan käyttää, toimi seuraa-
vasti:
1. Irrota takaiskuventtiili ja sovitin ylemmästä paine-
aukosta.
2. Irrota sivussa oleva tulppa ja kierrä se ylempään
paineaukkoon.
3. Asenna sivupaineaukkoon 90 ° kulmaputki.
Käytä tiivistysnauhaa tai vastaavaa.
4. Asenna takaiskuventtiili 90 ° kulmaputken pysty-
suoraan osaan.
5. Liitä paineputki suoraan paineaukkoon.
Asenna takaiskuventtiili 90 °
kulmaputken pystysuoraan osaan.
Takaiskuventtiili ei ehkä toimi oikein,
Huomaa
jos venttiili asennetaan 90 °
kulmaputken vaakasuoraan osaan.
Kuva 8 Takaiskuventtiilin oikea sijainti
