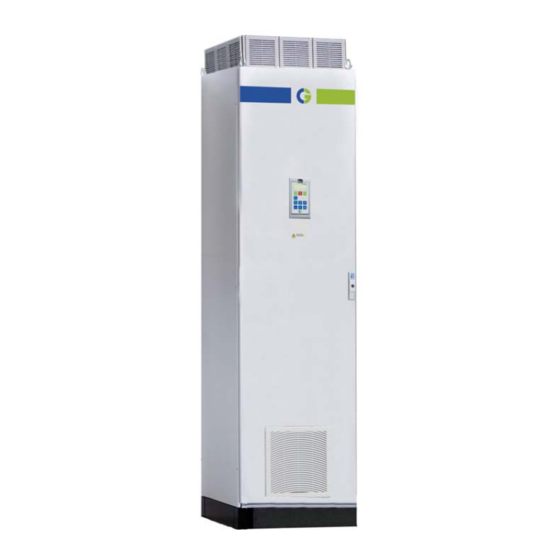

Emotron FDU 2.0 Manual De Instrucciones
Panel de control externo
Ocultar thumbs
Ver también para FDU 2.0:
- Manual de instrucciones (230 páginas) ,
- Ficha de configuración rápida (2 páginas) ,
- Manual de instrucciones (198 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Emotron FDU 2.0
Resumen de contenidos para Emotron FDU 2.0
- Página 1 Panel de control externo Emotron FDU/VFX 2.0 Manual de instrucciones Español...
-
Página 2: Panel De Control Externo Para Emotron Fdu 2.0 Y Vfx
Panel de control externo para Emotron FDU 2.0 y VFX 2.0 Figura 2 Panel de control, kit completo Figura 1 Panel control liso, kit completo Table 1 Número de Descripción Nota artículo 01-3957-21 Panel control liso, kit completo para talla B... -
Página 3: Instalación Del Panel De Control En La Puerta De Un Armario O Panel Externo
Instalación del panel de control en la puerta de un armario o panel externo Cable plano Detalle 2 Soporte Placa para paso de cables Panel de control en la puerta Detalle 1 del armario Detalle 3 Figura 3 External control panel En las unidades de montaje sin armario, el panel de control NOTA: No se puede usar un panel de control en el varia- va en la puerta frontal del variador de velocidad. - Página 4 Instrucciones de montaje 1. Perfore/taladre la puerta del armario con ayuda de la plantilla de la última página. 2. Coloque el soporte en el orificio desde el exterior de la puerta del armario. Sujetacables 3. Sujete el chasis de soporte a la puerta del armario desde el interior de éste con las tres fijaciones y los tornillos, como se muestra en la Figura 4.
- Página 5 8. Monte los espaciadores y arandelas en el conector sub-D hembra de la parte trasera del panel de control de la puerta del variador. Consulte la Figura 3, detalle 2. 9. Conecte el cable plano, conector macho, como se mues- tra en la Figura 3, detalle 2 y sujételo con 2 tornillos.
- Página 6 92 mm NOTA: Si imprime esta hoja desde un archivo electrónico, asegúrese de que la escala coincida con las dimensiones indicadas. CG Drives & Automation 01-5928-04r1...
- Página 7 CG Drives & Automation 01-5928-04r1...
- Página 8 CG Drives & Automation Sweden AB Mörsaregatan 12 Box 222 25 SE-250 24 Helsingborg Sweden T +46 42 16 99 00 F +46 42 16 99 49 www.emotron.com/www.cgglobal.com...
