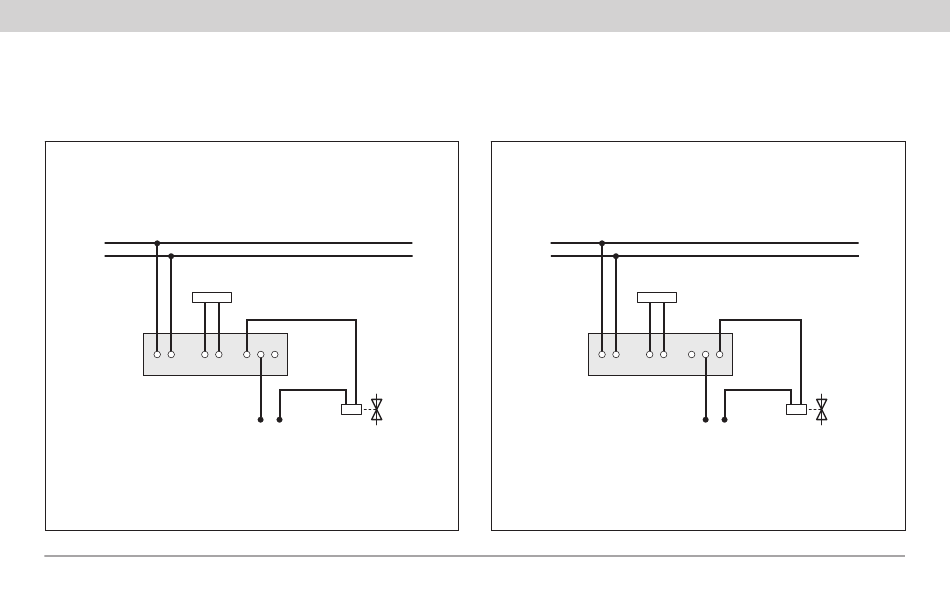

Εγκατάσταση ενός ανιχνευτή με ηλεκτροβαλβίδα χειροκίνητης
επαναφοράς (NC 230 V~/12 V~/12 V d.c.
Idea, 8000, επίτοιχο) (NC 230 V~ Eikon, Arké, Plana)
L
N
Αντίσταση
Resistenza
φορτίου
di carico
L N 6 7
12 V~ / 12 V d.c.
Για την επαφή του ρελέ συμβουλευθείτε το κεφάλαιο "Τεχνικά
χαρακτηριστικά" στη σελ. 13.
4
3 5
Ηλεκτροβαλβίδα NC
230 V~
Elettrovalvola
NC
εικ. 5
Εγκατάσταση ενός ανιχνευτή με ηλεκτροβαλβίδα
χειροκίνητης επαναφοράς (NO 230 V~/12 V~/12 V d.c.
Idea, 8000, επίτοιχο) (NO 230 V~ Eikon, Arké, Plana)
L
N
Αντίσταση
Resistenza
di carico φορτίου
L N 6 7
12 V~ / 12 V d.c.
Για την επαφή του ρελέ συμβουλευθείτε το κεφάλαιο "Τεχνικά
χαρακτηριστικά" στη σελ. 13.
Για τον εγκαταστάτη
4
3 5
Ηλεκτροβαλβίδα NO
230 V~
Elettrovalvola
NO
εικ. 6
ЕΛΛΗΝΙΚΑ - 9
