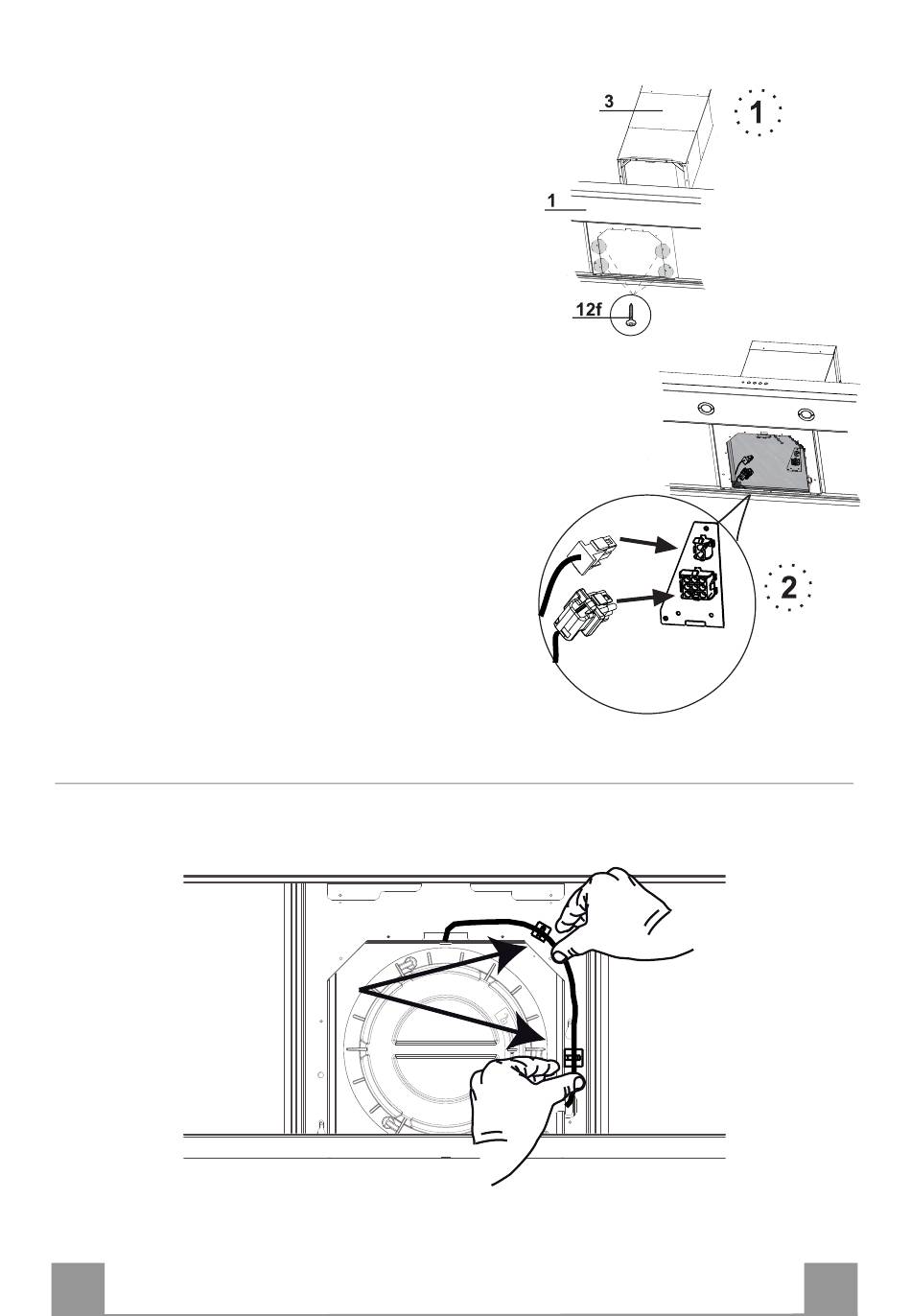

LIGAÇÃO DO BLOCO DO MOTOR/EXAUSTOR
• Desmonte os filtros antigordura do corpo do exaustor
1.
• Remova os filtros antiodor de carvão ativo do bloco
do motor 3.
• Operando do lado de dentro do corpo do exaustor,
fixe o bloco do motor 3 ao corpo do exaustor 1,
utilizando os parafusos 12f fornecidos de série.
• Conecte eletricamente o bloco do motor 3 ao corpo
do exaustor 1, ligando o conector dos comandos e o
de iluminação.
Atenção: Assegure-se de que os conectores estão
bem colocados nas respetivas sedes.
Atenção: Em função do tipo de comandos, existirá o
conector específico.
Atenção: Cole os fixadores de cabos, autocolantes, nas posições aconselhadas ou onde achar
mais conveniente, e fixe neles os cabos elétricos que acabou de conectar.
PT
Fixação dos cabos elétricos
Lux
Cmd
