Helvex TV-120 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
TV-120
TV-122
TV122-1.9
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
llave de plomero ó llave hexagonal (se vende por separado)
plumber's wrench or hexagonal wrench (sold separately)
Dimensiones para la Instalación / Dimensions for Installation
Para placas de mármol, barrene de acuerdo a las
1
distancias que se muestran en la figura.
drill according to the distances shown in the figure.
Espesor máximo de placa
de 2,7 cm. / Maximum
plate thickness of 1,06".
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product's illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
El aparato no debe utilizarse por personas (incluyendo niños) con capacidades físicas sensoriales o mentales
reducidas, o carezcan de experiencia o conocimiento, a menos que reciban supervisión o capacitación.
Los niños deben supervisarse para que no jueguen con el aparato.
The device should not be used by persons (including children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge, unless they receive supervision or training.
Children should be supervised to not play with the appliance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Requerimientos de Instalación Requerimientos de Instalación
Installation Requirements Installation Requirements
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
Modelo / Model
pressures are recommended:
Mínima
kg/cm²
TV-120 / TV-122 0,25
TV122-1.9 1,00
RH-1242
/ For marble plate,
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA / WARNING
/ Minimum Máxima / Maximum
PSI kPa kg/cm² PSI
3,5
24,5
6,0 85,3
14,2 98,0
Herramienta Incluida en el Producto /
Tools Included in the Product
llave allen 5/64"
5/64" allen wrench
barreno Ø3,2 cm máx.
*5 cm
(1,9")
lavabo
sink
1-05-1718-2

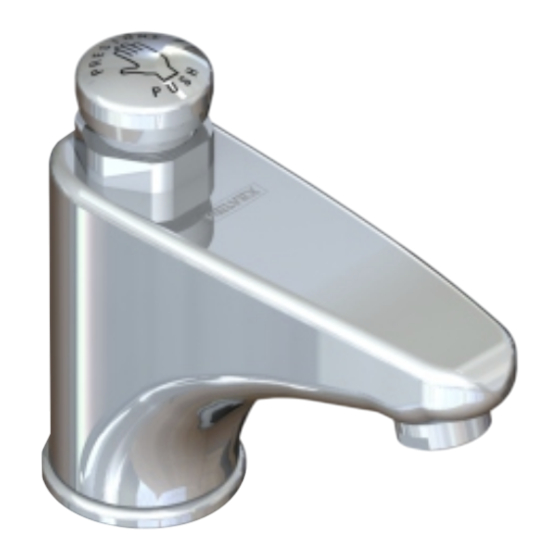

Llave de Lavabo Temporizadora
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Meter of height of your
product to the base of
kPa the tub is equivalent to
(0,1 kg/cm²) [1,42 psi].
588,3
Accesorios Incluidos /
Included Accessories
válvula check y empaque
check valve and gasket
Ø 1¼" drill max.
placa de mármol
marble plate
* Medidas Recomendadas
*Recommended Dimentions
TV-120
TV-122
TV122-1.9
Timer Sink Faucet
