103.410

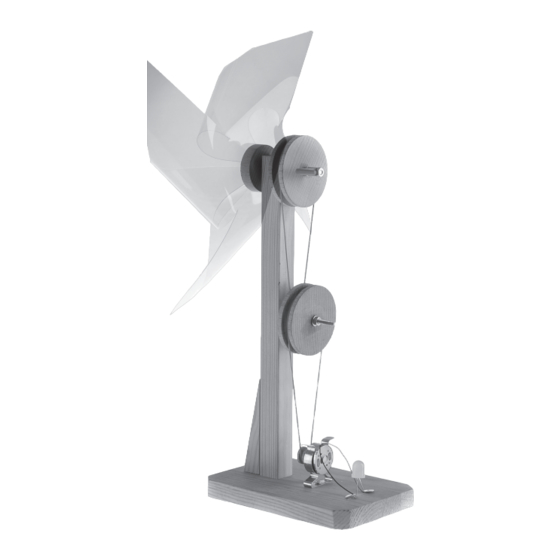

G e n e r a d o r e ó l i c o
MATERIAL:
1x LED Jumbo
1x Motor solar
1x Abrazadera de metal
1x Reductores de paso 4/2 mm
2x Rueda-polea ø 15 mm
2x Rueda-polea ø 60 mm
1x Rueda de madera ø 40 mm
1x Manivela
1x Lámina plástico, transparente, A4
2x Casquillos de latón ø 6/4 x 20 mm
2x Tornillos cabeza cilíndrica 4 x 70 mm
10x Tuercas M4
10x Arandelas M4
2x Tachuelas
1x Tornillo contrachapado 3 x 12 mm
2x Anillos de goma ø 90 x 1 mm
1x Tabla de madera 15 x 100 x 150 mm
1x Listón de madera 20 x 20 x 350 mm
Herramientas necesarias:
Lápiz, regla
Sierra para metal
Sierra para madera
Brocas ø 4 + ø 5 + ø 6 mm
Llave inglesa 7 mm
Destornillador raya
Destornillador Phillips
Tijeras
Alicate ojetero
NOTA
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sen- tido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los
trabajos relacionados con este kit bajo la supervi-
sión de un adulto. No apto para niños menores de
36 meses, ya que existe riesgo de asfixia.
Publicidad
Manuales relacionados para Opitec 103.410
Resumen de contenidos para Opitec 103.410
- Página 1 Destornillador Phillips Tijeras Alicate ojetero NOTA Las maquetas de OPITEC, una vez terminadas, no deberían ser consideradas como juguetes en el sen- tido comercial del término. De hecho, se trata de material didáctico adecuado para un trabajo pedagó- gico. Los menores sólo deben realizar los trabajos relacionados con este kit bajo la supervi- sión de un adulto.
- Página 2 10,0 20,0 20,0 40,0 20,0 INSTRUCCIONES DE MONTAJE 150,0 1. Achaflanar la placa base (15 x 100 x 150 mm) en las esquinas, según indica la figura. Lijar los cortes. 10,0 150,0 2. Cortar una cuña de soporte (20 x 20 x 80 mm) con la sierra y lijar los cantos del corte. 270,0 80,0 3.
- Página 3 INSTRUCCIONES DE MONTAJE 5. Encolar el listón de madera y la cuña de soporte sobre la placa base tal como indica la figura. Sitio Clip fijación para LED del motor Listón Cuña 6. Taladrar una perforación de 6 mm en una de las ruedas-polea de ø 15 mm y en una de las de ø 60 mm. 7.
- Página 4 INSTRUCCIONES DE MONTAJE 10. Según se ilustra, cortar la lámina para el molinillo de viento en forma cuadrada. Dibujar las diagonales. El círculo indica hasta dónde se cortará posteriormente la lámina. Con el alicate ojetero, hacer un agujero de ø4mm en cada esquina, como se indica en la figura.
- Página 5 INSTRUCCIONES DE MONTAJE 12. Para continuar el montaje, se pone una arandela en el tornillo. Hacer pasar el tornillo a través del rodamiento en el soporte y colocarle una arandela y una tuerca por el otro lado. Apretar la tuerca de tal forma que se pueda mover el tornillo libre- mente y sin juego.
