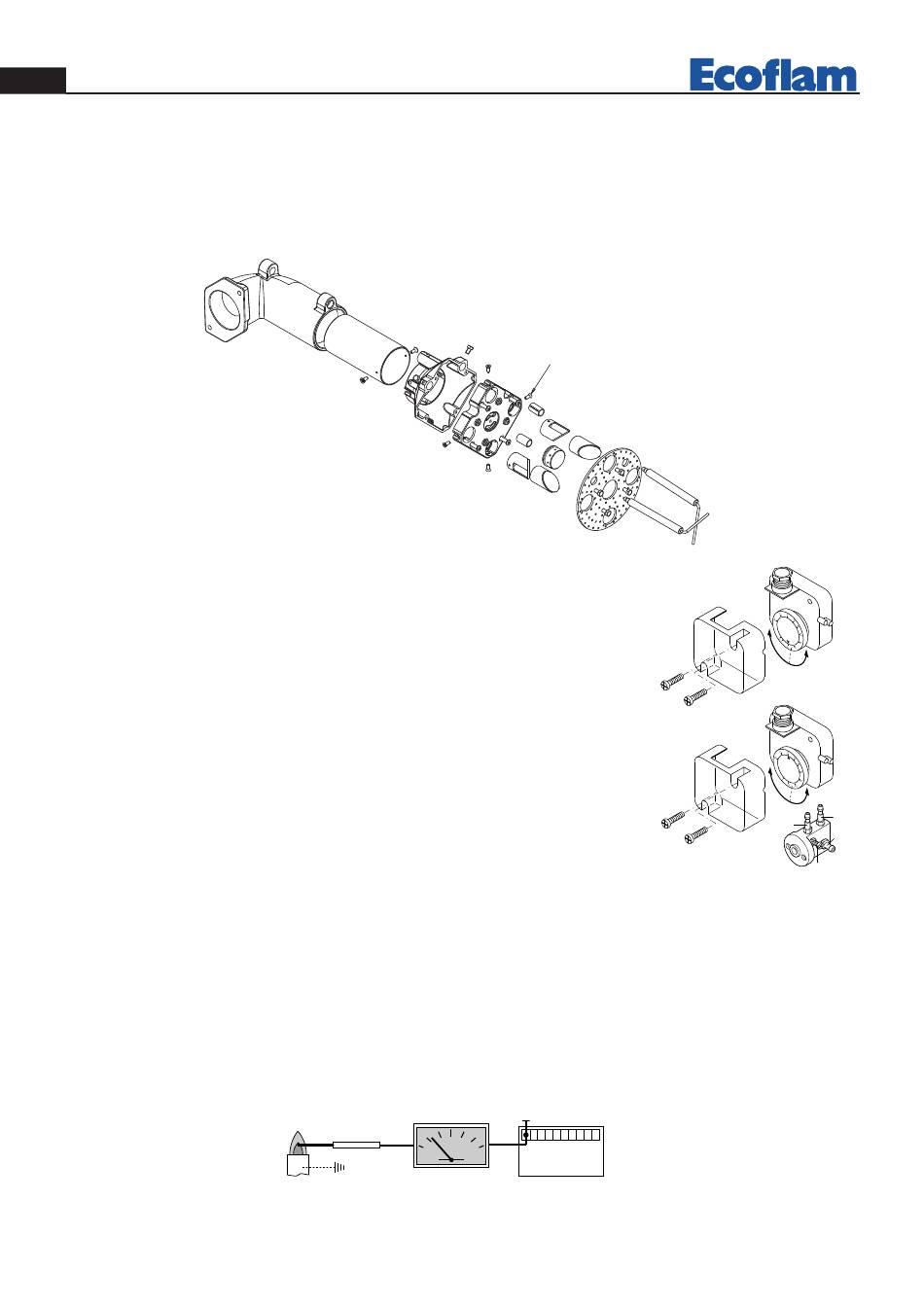

Per trasformare il bruciatore da Metano a G.P.L. eseguire le seguenti operazioni :
- Rimuovere il boccaglio. - Rimuovere l'elettrodo di accensione. - Sostituire i 4 diffusori con quelli G.P.L. agendo sulle
viti A. - Rimuovere il disco. - Sostituire il Nasello con quello G.P.L.. - Rimontare correttamente il disco e l'elettrodo di
accensione. - Sostituire il boccaglio con quello G.P.L.
TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
Svitare le viti I e L e togliere il coperchio M. posizionare il regolatore N ad un valore
pari al 60% della pressione nominale di alimentazione gas (es.: per gas metano press.
nominale =20 mbar; regolatore posizionato al valore 12 mbar; per G.P.L. pressione
nominaleG30-G31 30/37 mbar regolatore posizionato al valore di 18 mbar). - rimonta-
re il coperchio M e riavvitare le viti I e L.
REGOLAZIONE DEL PRESSOSTATO ARIA
Svitare le viti A e B e rimuovere il coperchio C. - Regolare il pressostato aria al minimo
ruotando il regolatore D in posizione 1. - Avviare il bruciatore ed impostare il funziona-
mento in 1° stadio (1 fiamma) verificando che la combustione sia corretta. Servendosi
di un cartoncino, ostruire progressivamente il condotto di aspirazione aria, sino ad otte-
nere un aumento del valore della CO
manometro collegato alla presa di pressione E, sino ad ottenere una diminuzione di
pressione di 1 mbar (10 mm C.A.). Aumentare progressivamente il valore di taratura del
pressostato sino a causare lo spegnimento in blocco del bruciatore. Rimuovere l'ostru-
zione dal condotto, rimontare il coprechio C e ripristinare il funzionamento del bruciatore agendo sul pulsante di riar-
mo del blocco dell'apparecchiatura.
NB: La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se così non fosse, allentare
il dado di bloccaggio della vite F ed agire gradualmente sulla stessa: in senso orario per ridurre la pressione; in senso
antiorario per aumentarla. Al termine della regolazione fissare il dado.
A bruciatore spento inserire un microamperometro in corrente continua e scala 0÷50 o 0÷100 µA.
Con il bruciatore in funzione, e regolato correttamente, il valore letto dovrà essere stabile e mai inferiore a 3 µA .
TRASFORMAZIONE DA METANO A G.P.L.
pari al 0,5÷0,8% oppure, se si dispone di un
2

CORRENTE DI IONIZZAZIONE

6
A
I
LGB21-LGB22 min. 3 μA
LMG21-LMG22 min. 2 μA
