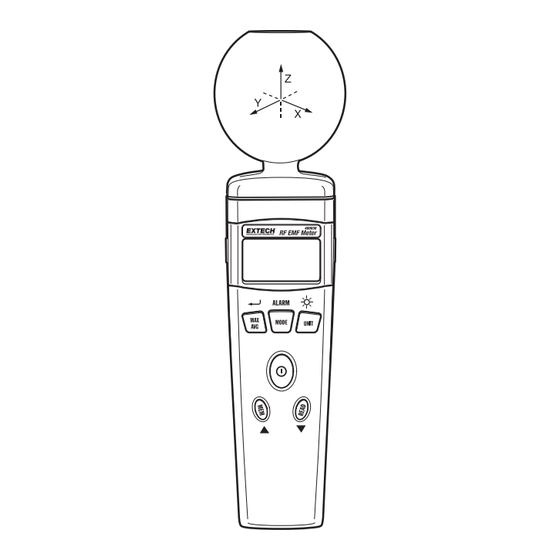

- Página 1 Manual del usuario Medidor de intensidad de CEM de RF Modelo 480836...
-
Página 2: Información De Seguridad
Antes de usar dispositivos de medición de intensidad de campo, usted deberá estar seguro de que todos los componentes del campo que va a medir están dentro de la escala de frecuencia especificada de los dispositivos de medición. 480836-EU-SP-V5.1-5/11... -
Página 3: Introducción
Medición de potencia RF para transmisorores. Detección de LAN inalámbrica (Wi-Fi), instalaciones. Buscador de dispositivos inalámbricos de cámara espía. Nivel de seguridad de radiación de teléfono ceular/inalámbrico. Detección de fugas en hornos de microondas. Seguridad personal, ambiental de CEM. 480836-EU-SP-V5.1-5/11... - Página 4 Mediciones en las escalas específica de frecuencia de 900MHz, 1800MHz y 2.7GHz Para medidas isotrópicas de campos electromagnéticos. Medición no direccional (isotrópica) con sensor de medición de tres canales. Alta escala dinámica debido procesamiento digital de tres canales. Umbral configurable de alarma y función de memoria. 480836-EU-SP-V5.1-5/11...
-
Página 5: Operación
Presione y sostenga esta tecla al encender el medidor para desactivar el apagado automático. En modo de lectura manual de datos, presione esta tecla para leer el dato guardado previo. En modo de ajuste de alarma, presione esta tecla para disminuir el valor de ajuste. 480836-EU-SP-V5.1-5/11... - Página 6 : Gráfica de barras análoga de la medida de la escala dinámica de cada eje (X,Y o Z) para observar tendencias. (14). X: indicación del valor medido del eje X. (15). Y: indicación del valor medido del eje Y. (16). Z: indicación del valor medido del eje Z. 480836-EU-SP-V5.1-5/11...
- Página 7 • Promedio (PROM): La pantalla digital indica el valor promedio medido y se muestra en pantalla el símbolo “PROM”. • Promedio máximo (MAX PROM): La pantalla digital indica el mayor valor promedio medido y se muestra en pantalla el símbolo “MAX AVG”. Field strength Max. Hold Max. Average Average Actual 480836-EU-SP-V5.1-5/11...
- Página 8 Datos típicos de calibración de campo E: Frecuencia 50MHz 3.16 100MHz 2.46 200MHz 2.01 300MHz 1.91 433MHz 0.55 500MHz 0.37 600MHz 2.41 700MHz 4.63 800MHz 4.21 900MHz 4.47 1GHz 2.80 1.2GHz 1.38 1.4GHz 3.26 1.6GHz 1.25 1.8GHz 1.87 2GHz 1.67 2.2GHz 1.95 2.45GHz 1.93 480836-EU-SP-V5.1-5/11...
-
Página 9: Configuración Del Medidor
(c). Calculo de densidad de potencia (mW/m (d). Calculo de densidad de potencia (μW/cm Ajustes del modo de resultados El modo de resultado Instantáneo es automáticamente ajustado al encender el medidor. Con la tecla MÁX/AVG de la siguiente manera: 480836-EU-SP-V5.1-5/11... - Página 10 “ALM” y “▲” (El modo de ajuste de alarma). Ahora puede cambiar los cuatro dígitos centelleantes. 3. Presione la tecla ▼ o ▼ para aumentar o disminuir el valor. 4. Presione la tecla ↵ para guardar el nuevo valor de ajuste y salir. 480836-EU-SP-V5.1-5/11...
- Página 11 Cuando el medidor está encendido normal, la función de apagado automático está encendida. 1. Presione la teclapara apagar el medidor. 2. Presione y sostenga a tecla READ y encienda el medidor de nuevo para desactivar la función de apagado automático; el símbolo “ ” desaparecerá de la pantalla. 480836-EU-SP-V5.1-5/11...
- Página 12 Toma de medidas Importante: Si mueve el sensor rápidamente, se mostrarán valores excesivos de intensidad de campo que no reflejan las condiciones actuales del campo. Este efecto lo causan las cargas electrostáticas. Recomendación: Sostenga el medidor firme durante la medida. 480836-EU-SP-V5.1-5/11...
- Página 13 Nota: Use los modos “Promedio” o “Máx Promedio” solo cuando los valores de la medida instantánea tengan grandes fluctuaciones. Función de alarma Use esta función en los modos “Instantáneo”, “Instantáneo Max.”, “Promedio” o “Promedio Max.”. Cuando el valor instantáneo medido excede el valor límite, sonará una secuencia de pitidos de advertencia. 480836-EU-SP-V5.1-5/11...
-
Página 14: Guardar Lecturas
2. Presione la tecla ▼ o ▲ para seleccionar la ubicación deseada en memoria. 3. Presione la tecla UNIT para seleccionar las unidades de lectura deseadas. 4. Presione la tecla MODE para seleccionar lecturasdel eje deseado del sensor. 5. Presione la tecla MAX para Salir. 480836-EU-SP-V5.1-5/11... - Página 15 1. Presione para apagar el medidor. 2. Presione y sostenga MEM y encienda de nuevo el medidor; la pantalla indicará: “ ” y “ ”. 3. Presione ▼ para seleccionar “ ”. 4. Presione ▲ para borrar la memoria. 480836-EU-SP-V5.1-5/11...
-
Página 16: Especificaciones
• Humedad de operación: 25% a 75%HR • Temperatura de almacenamiento: -10°C a +60°C • Humedad de almacenamiento: 0% a 80%HR • Dimensiones: Aprox. 60(W)×60(T)×237(L) mm. • Peso (incluye batería): Aprox. 200g • Accesorios: Manual de instrucciones, batería, estuche portátil. 480836-EU-SP-V5.1-5/11... -
Página 17: Especificaciones Eléctricas
Error absoluto a 1 V/m y 50 MHz: ±1.0dB Respuesta de frecuencia: • Sensor (tomando en cuenta los factores típicos de CAL): ±1.0dB (900MHz, 1800MHz) ±2.4dB (2.7GHz) • Desviación isotrópica: Típica ±1.0dB (f>900MHz) • Límite de sobre carga: 10.61mW/cm (200V/m) • Respuesta térmica (0 a 50°C): ±0.2dB 480836-EU-SP-V5.1-5/11... -
Página 18: Instalación Y Reemplazo De La Batería
Cumpla las estipulaciones legales vigentes respecto al desecho del dispositivo al final de su vida útil. Copyright © 2011 Extech Instruments Corporation (a FLIR company) Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio.
