1
Capanivo
Instalación - Aplicaciones líquidas
2
CN 7130
3
4
5
6
7
8
9
10
11
12
Pág.
18
Interruptor de nivel
®
Serie CN 7000 - Relé DC y 8/16mA
Información técnica / Manual de instrucciones
ATENCIÓN
Observar:
• Distancias generales de la sonda (ver pág. 19)
• Distancia del flujo de material (abastecimiento)
• Carga mecánica máxima permitida
(ver página 14)

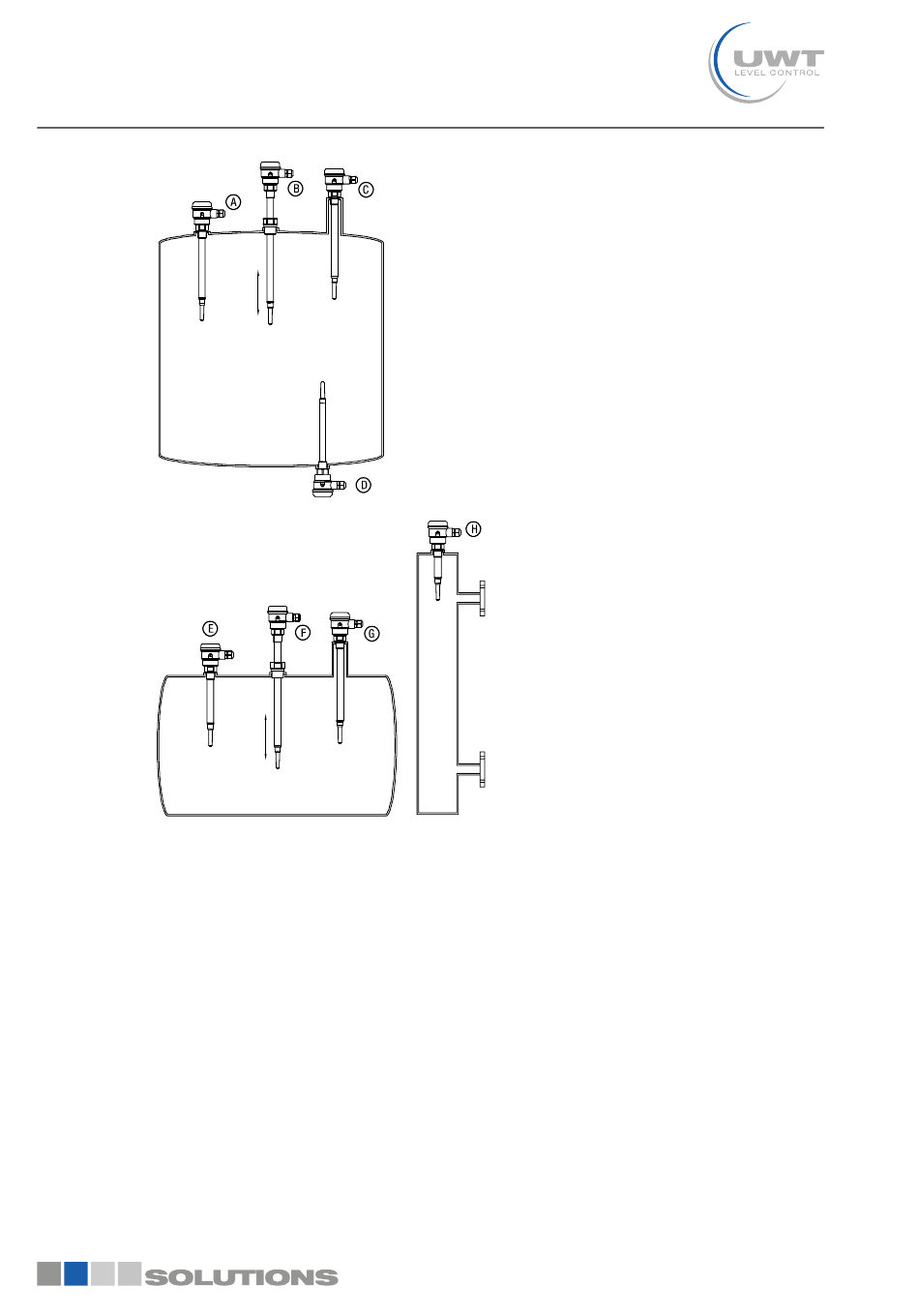

Contenedor vertical
Detector de nivel lleno, intermedio o vacio
A Vertical
B Vertical con ajuste de altura
C Vertical con tubo de conexión largo
D Vertical desde abajo
Contenedor horizontal
E Detector de nivel lleno, intermedio o vacio
instalado verticalmente
F Vertical con ajuste de altura
G Vertical con tubo de conexión largo
Bypass
H Detector de nivel lleno, intermedio o vacio
instalado verticalmente
gi060821
CN 7000
