Prince Castle McDonald's 247 Serie Operación Manual página 117

编号 部件号 货名
1 248-141S 覆盖部件
2 248-140S 显示屏印制电路板部件
3 66-017S 应变消除部件
4 248-055S 止位块部件
5 411-149S 前操作杆部件
下烘烤板柱头螺栓 （每包装 2 件）
6 411-60S
7 411-113S 底座垫圈 （每包装 7 件 )
8 248-019S 左侧下烘烤板挡板部件 *
9 48-018S 右侧下烘烤板挡板部件 *
10 411-461S 后部上操作杆组件 *
11 411-459S 后部下操作杆组件
12 248-044S 左侧侧板部件 *
13 248-109S 右侧侧板部件 *
14 65-058S 继电器
15 66-045S 应变消除
16 78-196S 开关部件
17 411-61S 下烘烤板柱头螺栓 （每包装 2 件）*
18 411-57S 烘烤板垫圈 （每包装 2 件）*
19 411-221S 垫圈部件 （每包装 4 件）
20 248-099S 基座垫圈部件 （每包装 2 件） *
* 图中未显示。
36
21
38
6
37
4
23
39
247-500C
All manuals and user guides at all-guides.com
41
30
37
11
40
7
19
33
19
4

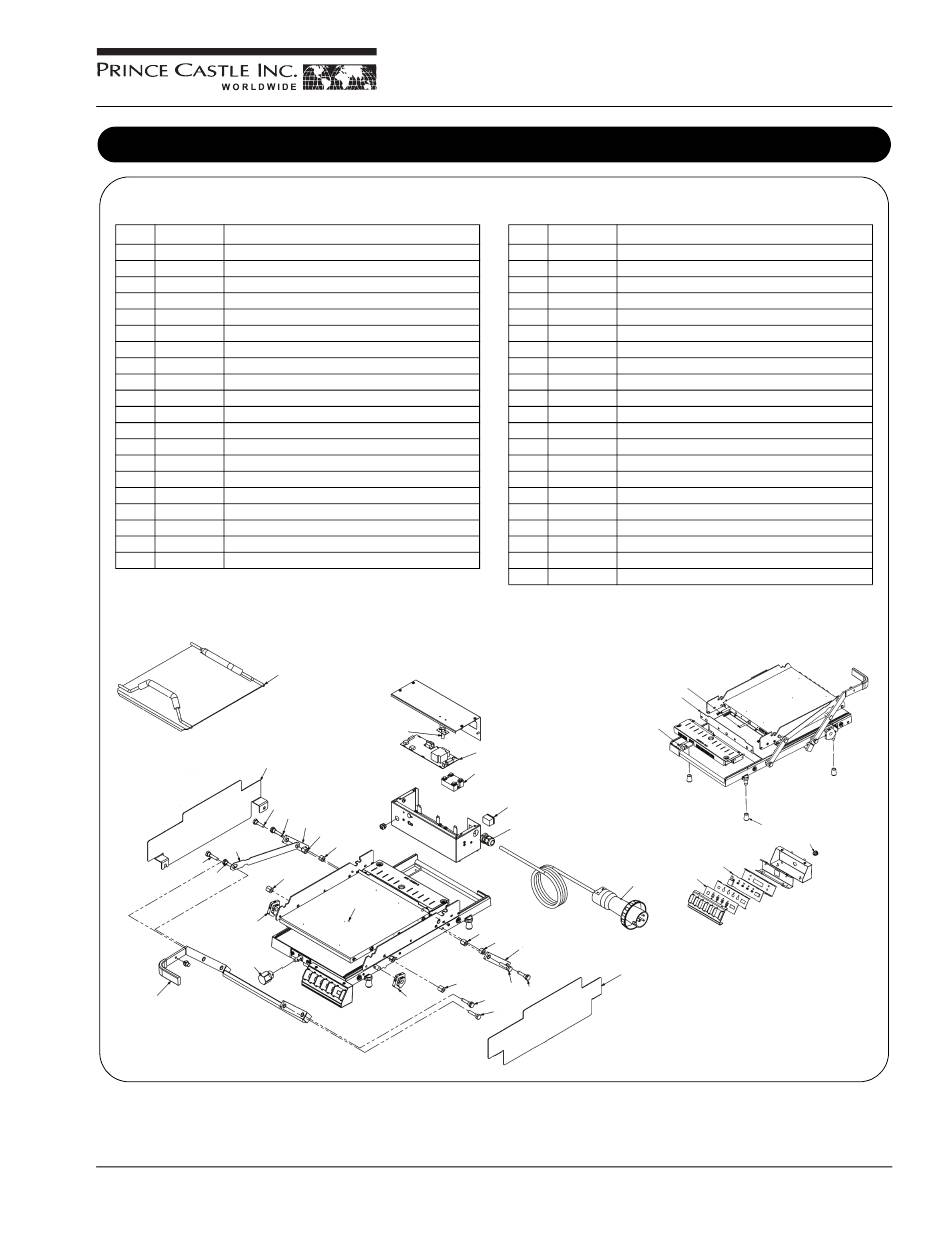

分解图
部件分解
编号 部件号 货名
21 411-147S 上烘烤板柱头螺栓 （每包装 2 件）
22 248-048S 安全闩部件 *
23 248-114S 手柄部件
24 248-045S 后面包挡板部件
25 72-416A 电源线部件
K 型微型插孔
26 88-497S
27 89-959S 橡胶支脚 （每包装 4 件）
28 248-095S 温度传感器
29 248-038S 面包板 *
30 248-079S 簧片开关部件
31 248-067S 主印制电路板组件
32 248-111S 上面包挡板部件 *
33 248-090S 下烘烤板部件
34 248-091S 上烘烤板部件 *
35 247-006S 左侧面包挡板组件
36 247-004S 右侧面包挡板组件
37 411-347S 复位柱头螺栓部件
38 411-114S 安全闩部件
39 247-032S 前操作杆组件
40 411-241S 安全闩垫圈 （每包装 2 件 )
41 247-014S 面包板
* 图中未显示。
31
14
16
15
25
19
7
11
35
6
37
37
6
117
面包烘烤机
型号 247 和 248
28
24
26
27
3
2
1
在美国印刷 01/05 © 2005
