ADVERTENCIA
Las sirenas producen sonidos fuertes que pueden dañar la audición
•
Use protección auditiva al realizar la prueba
•
Use la sirena solo para respuesta de emergencia
•
Enrolle las ventanas cuando la sirena esté funcionando
•
Evite la exposición al sonido de la sirena fuera del vehículo.
IMPORTANTE:
Lea todas las instrucciones y advertencias antes de instalar y usar.
INSTALADOR:
T55868 Rev. 04
Este manual debe entregarse al usuario final de este equipo.

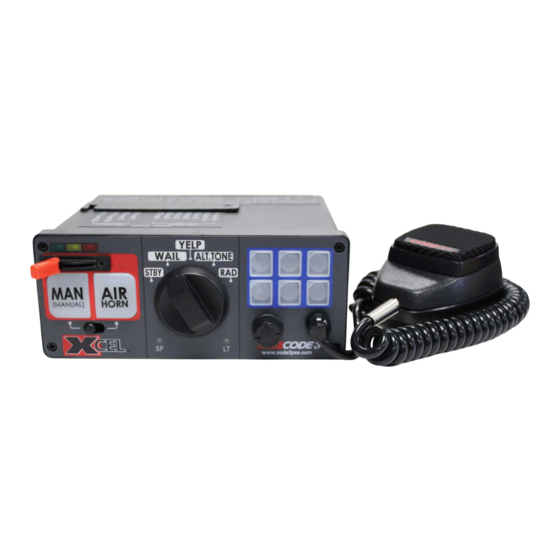

SERIE XCEL ™
SIRENA
Contenido:
Introducción................................................. ........................... 2
Funciones configurables ................................................. ........ 2-3 Características
.................. .............................................. 6
Desembalaje y preinstalación ............................................... ... 7
Instalación y montaje ................................................. ........... 7
Distribución de potencia del amplificador ............................................... ..8
Solución de problemas................................................. ................. 9
Diagrama de cableado de la sirena ................................................. ............ 10
Garantía................................................. ............................... 12
Página 1 de 12
Publicidad
Manuales relacionados para Code 3 XCEL Serie
Resumen de contenidos para Code 3 XCEL Serie
-
Página 1: Tabla De Contenido
SERIE XCEL ™ SIRENA Contenido: Introducción................2 Funciones configurables ............2-3 Características estándar ..............3-5 Características del interruptor DIP PATENTADO. Ver https://secure.code3pse.com/patents/ ..............6 Desembalaje y preinstalación ..........7 Instalación y montaje ............7 Distribución de potencia del amplificador .......... -
Página 2: Introducción
Introducción La XCEL Siren ha sido diseñada para satisfacer las necesidades de todos los vehículos de emergencia. Incorpora muchas de las características populares del pasado y utiliza circuitos basados en microprocesadores. Todas las características estándar están disponibles junto con muchas características nuevas: interruptor de 3 niveles totalmente configurable, tonos seleccionables, retroiluminación ajustable, manos libres y mucho más. - Página 3 Para ingresar al modo de programación, siga las siguientes instrucciones: 1. Mueva el interruptor de nivel al nivel 0 (más a la izquierda) 2. Apague todos los interruptores auxiliares 3. Mueva la perilla giratoria a RAD (radio) 4. Mantenga presionado el botón MAN (Manual) durante al menos 2 segundos (en este punto, la indicación de luz de fondo del botón auxiliar se volverá...
-
Página 4: Características Estándar - Cont
Características estándar - Cont: Perilla giratoria ALT TONE - Esta posición produce Hi-Lo o Hyper-Yelp dependiendo del interruptor DIP 12. El funcionamiento de esta función se ve afectado por las funciones SirenLock, interruptor de 3 niveles, Park Kill y Título 13. Consulte estas secciones para obtener más detalles. Radio (RRB) - Esta posición opera Radio ReBroadcast a través de altavoces de sirena. - Página 5 Características estándar - Cont: SirenLock - SirenLock se usa para permitir que la sirena XCEL solo genere los tonos cuando está en el nivel 3. Cuando SirenLock está habilitado, la sirena XCEL está 'bloqueada' para que no genere tonos primarios hasta que el interruptor de 3 niveles se mueva al nivel 3. SirenLock no afecta los botones MANUAL y AIR HORN. El valor predeterminado para SirenLock está desactivado y la sirena XCEL generará...
-
Página 6: Funciones Configurables
Página 6 de 12 T55868 Rev. 04... -
Página 7: Desembalaje Y Preinstalación
Desembalaje y Preinstalación Después de desempacar su XCEL Siren, inspeccione cuidadosamente la unidad y las partes asociadas para detectar cualquier daño que pueda haber sido causado durante el transporte. Informe inmediatamente al transportista de cualquier daño. Verifique que se hayan entregado todos los componentes. La caja debe contener la sirena XCEL, micrófono, bolsa de hardware, juego de leyendas y bolsa de manuales de usuario. -
Página 8: Distribución De Potencia Del Amplificador
ADVERTENCIA ! La conexión de un altavoz de 58 vatios al amplificador de sirena hará que el altavoz se queme y anulará el altavoz. ¡garantía! Distribución de potencia del amplificador Las salidas de nivel 1, 2, 3A y 3B pueden suministrar un máximo de 15 amperios cada una o un total combinado de 50 amperios. Cada nivel tiene un fusible de 20 amperios instalado dentro del amplificador. -
Página 9: Solución De Problemas
Solución de problemas (Consulte el diagrama de cableado en la página PROBLEMA 15.) CAUSA PROBABLE REMEDIO A. PARK KILL ACTIVADO SIN SALIDA DE SIRENA A. CAMBIAR EL VEHÍCULO FUERA DEL PARQUE. B. SIRENLOCK ENGAGADO B. SELECCIONE EL NIVEL ADECUADO DE SIRENLOCK. C. -
Página 10: Diagrama De Cableado De La Sirena
Página 10 de 12 T55868 Rev. 04... -
Página 11: Especificaciones De La Sirena
Especificaciones de la sirena Sección de la sirena: Voltaje de entrada Unidad de 12 V: 10-16 VCC Unidad de 24 V: 20-30 VCC (Nota: El funcionamiento de unidades de 12 V por encima de 15 V CC o el funcionamiento de una unidad de 24 V por encima de 27,8 V CC durante un período de tiempo prolongado puede provocar daños en los altavoces). -
Página 12: Exclusión De Otras Garantías
* Code 3®, Inc. se reserva el derecho de reparar o reemplazar a su discreción. Code 3®, Inc. no asume responsabilidad alguna por los gastos incurridos por la remoción y / o reinstalación de productos que requieran servicio y / o reparación...
