All manuals and user guides at all-guides.com
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documentation
by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Specifications and information contained in this guide are furnished for informational use
only and subject to change without notice, and should not be constructed as a commit-
ment by ASRock. ASRock assumes no responsibility for any errors or omissions that may
appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or condi-
tions of merchantability or fitness for a particular purpose. In no event shall ASRock, its
directors, officers, employees, or agents be liable for any indirect, special, incidental, or
consequential damages (including damages for loss of profits, loss of business, loss of
data, interruption of business and the like), even if ASRock has been advised of the pos-
sibility of such damages arising from any defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may
cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Published January 2012
Copyright©2012 ASRock INC. All rights reserved.
1

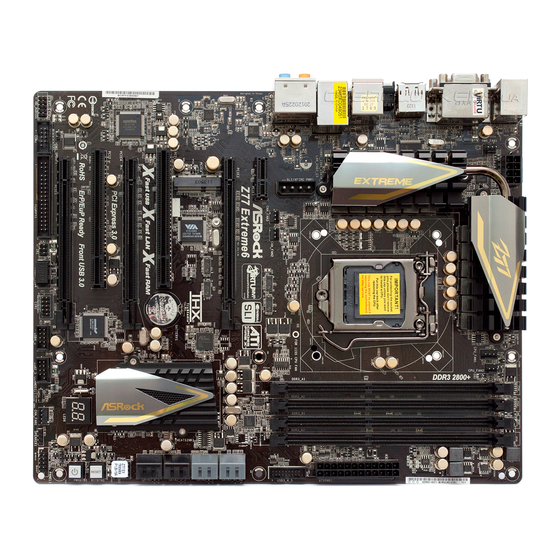

ASRock Z77 Extreme6 Motherboard

Publicidad

Capítulos

loading

Manuales relacionados para ASROCK Z77 Extreme6

Resumen de contenidos para ASROCK Z77 Extreme6

  • Página 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or condi- tions of merchantability or fitness for a particular purpose.

  • Página 2: Tabla De Contenido

    Power LED Header (PLED1) Mini PCI-Express slot System Panel Header (PANEL1, Black) (MINI_PCIE3, Black) Chassis Speaker Header (SPEAKER1, Black) PCI Express 3.0 x16 Slot (PCIE2, Black) Chassis Fan Connector (CHA_FAN1) PCI Express 2.0 x1 Slot (PCIE1, Black) ASRock Z77 Extreme6 Motherboard...
  • Página 3 See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker Central / Bass Line in (No. 9) (No. 7) (No. 6) (No. 8) ASRock Z77 Extreme6 Motherboard...
  • Página 4 “ok”. Choose “2CH”, “4CH”, “6CH”, or “8CH” and then you are allowed to select “Realtek HDA Primary output” to use Rear Speaker, Central/Bass, and Front Speaker, or select “Realtek HDA Audio 2nd output” to use front panel audio. *** eSATA3 connector supports SATA Gen3 in cable 1M. ASRock Z77 Extreme6 Motherboard...

  • Página 5: Package Contents

    In case any modifications of this manual occur, the updated version will be available on ASRock website without further notice. You may find the latest VGA cards and CPU support lists on ASRock website as well. ASRock website http://www.asrock.com If you require technical support related to this motherboard, please visit our website for specific information about the model you are using.

  • Página 6: Intel Z77

    Sync Video, Intel InTru 3D, Intel Clear Video HD ® ® Technology, Intel Insider , Intel HD Graphics 2500/4000, ® Intel Advanced Vector Extensions (AVX) ® - Pixel Shader 5.0, DirectX 11 with Intel Ivy Bridge CPU. ASRock Z77 Extreme6 Motherboard...
  • Página 7 - 1 x eSATA3 Connector - 4 x Ready-to-Use USB 3.0 Ports - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - 1 x IEEE 1394 Port - 1 x Clear CMOS Switch with LED ASRock Z77 Extreme6 Motherboard...

  • Página 8: Bios

    - 1 x Power Switch with LED - 1 x Reset Switch with LED BIOS Feature - 64Mb AMI UEFI Legal BIOS with GUI support - Supports “Plug and Play” - ACPI 1.1 Compliance Wake Up Events ASRock Z77 Extreme6 Motherboard...
  • Página 9 64-bit / XP / XP 64-bit compliant (see CAUTION 21) Certifications - FCC, CE, WHQL - ErP/EuP Ready (ErP/EuP ready power supply is required) (see CAUTION 22) * For detailed product information, please visit our website: http://www.asrock.com ASRock Z77 Extreme6 Motherboard...
  • Página 10 ® Vista / XP. For Windows OS with 64-bit CPU, there is no such limita- tion. You can use ASRock XFast RAM to utilize the memory that Win- ® dows cannot use. Only PCIE2 and PCIE4 slots support Gen 3 speed. To run the PCI Ex- press in Gen 3 speed, please install an Ivy Bridge CPU.
  • Página 11 Please visit our website for the operation procedures of ASRock Extreme Tuning Utility (AXTU). ASRock website: http://www.asrock.com 10. ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This convenient BIOS update tool allows you to update system BIOS ®...
  • Página 12 15. ASRock XFast RAM is a new function that is included into ASRock Ex- treme Tuning Utility (AXTU). It fully utilizes the memory space that cannot ®...
  • Página 13 All manuals and user guides at all-guides.com supply selection, we recommend you to check with the power supply manufacturer for more details. ASRock Z77 Extreme6 Motherboard...
  • Página 14 Before you install or remove any component, ensure that the power is switched off or the power cord is detached from the power supply. Failure to do so may cause severe damage to the motherboard, peripherals, and/or components. ASRock Z77 Extreme6 Motherboard...
  • Página 15 Remove the PnP Cap (Pick and Place Cap). 1. It is recommended to use the cap tab to handle and avoid kicking off the PnP cap. 2. This cap must be placed if returning the motherboard for after service. ASRock Z77 Extreme6 Motherboard...
  • Página 16 Step 4. Close the socket: Step 4-1. Flip the load plate onto the IHS. Step 4-2. Press down the load lever, and se- cure it with the load plate tab under the retention tab. ASRock Z77 Extreme6 Motherboard...
  • Página 17 Please be noticed that this motherboard supports Combo Cooler Option (C.C.O.), which provides flexible options to adopt three dif- ferent CPU cooler types, Socket LGA 775, LGA 1155 and LGA 1156. The white throughholes are for Socket LGA 1155/1156 CPU fan. ASRock Z77 Extreme6 Motherboard...
  • Página 18 It is not recommended to install them on this motherboard. For optimal compatibility and stability while overclocking memory frequency, it is recommended to install one memory module in DDR3_B2 slot or two memory modules in DDR3_A2 and DDR3_B2 slots. ASRock Z77 Extreme6 Motherboard...
  • Página 19 DIMM if you force the DIMM into the slot in incorrect orientation. Step 3. Firmly insert the DIMM into the slot until the retaining clips at both ends fully snap back in place and the DIMM is properly seated. ASRock Z77 Extreme6 Motherboard...
  • Página 20 PCIE slots: PCIE1 (PCIE 2.0 x1 slot) is used for a PCI Express x1 lane width card, such as a Gigabit LAN card, SATA2 card or ASRock Game Blaster, etc. PCIE2 (PCIE 3.0 x16 slot) is used for PCI Express x16 lane width...
  • Página 21 Step 4. Align the card connector with the slot and press firmly until the card is completely seated on the slot. Step 5. Fasten the card to the chassis with screws. Step 6. Replace the system cover. ASRock Z77 Extreme6 Motherboard...
  • Página 22 PCIE2 slot and the other graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots. Step2. If required, connect the auxiliary power source to the PCI Express graphics cards. ASRock Z77 Extreme6 Motherboard...
  • Página 23 All manuals and user guides at all-guides.com Step3. Align and insert the ASRock SLI_Bridge_2S Card to the goldfingers on each graphics card. Make sure the ASRock SLI_Bridge_2S Card is firmly in place. ASRock SLI_Bridge_2S Card Step4. Connect a VGA cable or a DVI cable to the monitor connector or the DVI connector of the graphics card that is inserted into PCIE2 slot.
  • Página 24 B. From the pop-up menu, select Set SLI and PhysX configuration. In Set PhysX GPU acceleration item, please select Enabled. In Select an SLI configuration item, please select Enable SLI. And click Apply. C. Reboot your system. D. You can freely enjoy the benefits of SLI ASRock Z77 Extreme6 Motherboard...
  • Página 25 G. You can freely enjoy the benefits of SLI or Quad SLI ® * SLI appearing here is a registered trademark of NVIDIA Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. ASRock Z77 Extreme6 Motherboard...
  • Página 26 AMD graphics card manuals for detailed installation guide. Step 1. Insert one Radeon graphics card into PCIE2 slot and the other Radeon graphics card to PCIE4 slot. Make sure that the cards are properly seated on the slots. ASRock Z77 Extreme6 Motherboard...
  • Página 27 Step 3. Connect the DVI monitor cable to the DVI connector on the Radeon graph- ics card on PCIE2 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock Z77 Extreme6 Motherboard...
  • Página 28 Step 5. Connect the DVI monitor cable to the DVI connector on the Radeon graph- ics card on PCIE2 slot. (You may use the DVI to D-Sub adapter to convert the DVI connector to D-Sub interface, and then connect the D-Sub monitor cable to the DVI to D-Sub adapter.) ASRock Z77 Extreme6 Motherboard...
  • Página 29 Step 6. Double-click “AMD Catalyst Control Center”. Click “View”, select “CrossFi- ”, and then check the item “Enable CrossFireX ”. Select “2 GPUs” and click “Apply” (if you install two Radeon graphics cards). Select “3 GPUs” and click “OK” (if you install three Radeon graphics cards). ASRock Z77 Extreme6 Motherboard...
  • Página 30 AMD Technologies Inc., and is used only for identification or explanation and to the owners’ benefit, without intent to infringe. * For further information of AMD CrossFireX technology, please check AMD’s website for updates and details. ASRock Z77 Extreme6 Motherboard...
  • Página 31 If you haven’t installed the onboard VGA driver yet, please install the onboard VGA driver from our support CD to your system and restart your computer. D-Sub, DVI-D, HDMI and DisplayPort monitors cannot be enabled at the same time. You can only choose two of them. ASRock Z77 Extreme6 Motherboard...
  • Página 32 F. Set the appropriate “Screen Resolution” and “Color Quality” for the second monitor. Click “Apply” or “OK” to apply these new values. G. Repeat steps C through E for the display icon identified by the numbers three to eight. ASRock Z77 Extreme6 Motherboard...
  • Página 33 HDTV set-top-boxes, as well as few entertainment PCs requires a secure connection to a compliant display. Due to the increase in manufacturers employing HDCP in their equipment, it is highly recommended that the HDTV or LCD monitor you purchase is compatible. ASRock Z77 Extreme6 Motherboard...
  • Página 34 The Multi-Angle CIR Receiver does not support Hot-Plug function. Please install it before you boot the system. * ASRock Smart Remote is only supported by some of ASRock's motherboards. Please refer to ASRock's website for the motherboard support list: http://www.asrock.com...
  • Página 35 Please be noted that the password, date, time, user default profile, 1394 GUID and MAC address will be cleared only if the CMOS battery is removed. The Clear CMOS Switch has the same function as the Clear CMOS jumper. ASRock Z77 Extreme6 Motherboard...
  • Página 36 SATA3_A2 will not funtion. Serial ATA (SATA) Either end of the SATA data Data Cable cable can be connected to the SATA / SATA2 / SATA3 hard (Optional) disk or the SATA2 / SATA3 connector on this motherboard. ASRock Z77 Extreme6 Motherboard...
  • Página 37 This header supports an optional wireless transmitting (5-pin IR1) and receiving infrared module. (see p.2, No. 32) Consumer Infrared Module Header This header can be used to connect the remote controller (4-pin CIR1) receiver. (see p.2, No. 30) ASRock Z77 Extreme6 Motherboard...
  • Página 38 RESET (Reset Switch): Connect to the reset switch on the chassis front panel. Press the reset switch to restart the computer if the computer freezes and fails to perform a normal restart. ASRock Z77 Extreme6 Motherboard...
  • Página 39 (see p.2, No. 23) CHA_FAN1, CHA_FAN2 and CHA_FAN3 supports Fan (3-pin CHA_FAN2) Control. (see p.2, No. 5) +12V CHA_FAN_SPEED (3-pin CHA_FAN3) (see p.2, No. 4) +12V CHA_FAN_SPEED PWR_FAN_SPEED (3-pin PWR_FAN1) +12V (see p.2, No. 1) ASRock Z77 Extreme6 Motherboard...
  • Página 40 Though this motherboard provides 8-pin ATX 12V power connector, it can still work if you adopt a traditional 4-pin ATX 12V power supply. To use the 4-pin ATX power supply, please plug your power supply along with Pin 1 and Pin 5. 4-Pin ATX 12V Power Supply Installation ASRock Z77 Extreme6 Motherboard...
  • Página 41 HDMI_SPDIF header, providing SPDIF audio output to HDMI (2-pin HDMI_SPDIF1) VGA card, allows the system to (see p.2, No. 36) connect HDMI Digital TV/ projector/LCD devices. Please connect the HDMI_SPDIF connector of HDMI VGA card to this header. ASRock Z77 Extreme6 Motherboard...
  • Página 42 Put the USB 3.0 cable and the rear Panel. USB 3.0 bracket together. Step 3 Step 4 Screw the two screws into the rear USB 3.0 Put the rear USB 3.0 bracket into the bracket. chassis. ASRock Z77 Extreme6 Motherboard...

  • Página 43: Smart Switches

    Reset Switch is a smart switch, allowing users to quickly reset (RSTBTN) the system. (see p.2 No. 18) Clear CMOS Switch Clear CMOS Switch is a smart switch, allowing users to quickly (CLRCBTN) clear the CMOS values. (see p.3 No. 15) ASRock Z77 Extreme6 Motherboard...
  • Página 44 CPU post-memory initialization is started 0x33 CPU post-memory initialization. Cache initialization 0x34 CPU post-memory initialization. Application Processor(s) (AP) initialization 0x35 CPU post-memory initialization. Boot Strap Processor (BSP) selection 0x36 CPU post-memory initialization. System Management Mode (SMM) initialization ASRock Z77 Extreme6 Motherboard...
  • Página 45 Reserved for future AMI progress codes 0xF8 Recovery PPI is not available 0xF9 Recovery capsule is not found 0xFA Invalid recovery capsule 0xFB – 0xFF Reserved for future AMI error codes 0x60 DXE Core is started 0x61 NVRAM initialization ASRock Z77 Extreme6 Motherboard...
  • Página 46 0x9C USB Detect 0x9D USB Enable 0x9E – 0x9F Reserved for future AMI codes 0xA0 IDE initialization is started 0xA1 IDE Reset 0xA2 IDE Detect 0xA3 IDE Enable 0xA4 SCSI initialization is started 0xA5 SCSI Reset ASRock Z77 Extreme6 Motherboard...
  • Página 47 No Console Input Devices are found 0xD8 Invalid password 0xD9 Error loading Boot Option (LoadImage returned error) 0xDA Boot Option is failed (StartImage returned error) 0xDB Flash update is failed 0xDC Reset protocol is not available ASRock Z77 Extreme6 Motherboard...

  • Página 48: Installing Windows

    B. Set the option “SATA Mode Selection” to [IDE]. (For SATA2_2 to SATA2_5, SATA3_0 and SATA3_1 ports.) Set the option “ASMedia SATA3 Mode” to [IDE]. (For SATA3_A1 and SATA3_A2 ports.) ® STEP 2: Install Windows XP / XP 64-bit OS on your system. ASRock Z77 Extreme6 Motherboard...
  • Página 49 B. Set the option “SATA Mode Selection” to [IDE]. (For SATA2_2 to SATA2_5, SATA3_0 and SATA3_1 ports.) Set the option “ASMedia SATA3 Mode” to [IDE]. (For SATA3_A1 and SATA3_A2 ports.) ® STEP 2: Install Windows 7 / 7 64-bit / Vista / Vista 64-bit OS on your system. ASRock Z77 Extreme6 Motherboard...
  • Página 50 It will display the Main Menu automatically if “AUTORUN” is enabled in your computer. If the Main Menu does not appear automatically, locate and double-click on the file “ASSETUP.EXE” from the BIN folder in the Support CD to display the menus. ASRock Z77 Extreme6 Motherboard...
  • Página 51 All manuals and user guides at all-guides.com 1. Einführung Wir danken Ihnen für den Kauf des ASRock Z77 Extreme6 Motherboard, ein zu- verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß...
  • Página 52 SLI ® Onboard-VGA * Integrierte Intel HD-Grafikdarstellungen und die VGA- Ausgänge können nur durch GPU-integrierte Prozessoren unterstützt werden. ® - Unterstützt hochauflösende integrierte Intel -Grafiklösungen: ® ® ® Intel Quick-Sync-Video, Intel InTru 3D, Intel Clear- ASRock Z77 Extreme6 Motherboard...
  • Página 53 Rückseite - 1 x PS/2-Mausanschluss/Tastaturanschluss - 1 x D-Sub port - 1 x DVI-D port - 1 x HDMI port - 1 x DisplayPort - 1 x optischer SPDIF-Ausgang - 2 x Standard-USB 2.0-Anschlüsse ASRock Z77 Extreme6 Motherboard...
  • Página 54 - 1 x IEEE 1394-Anschluss - 1 x Betriebs-LED-Header - CPU/Gehäuse/Strom lüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - SLI/XFIRE-Netz-Header - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher ASRock Z77 Extreme6 Motherboard...
  • Página 55 - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion, ASRock MAGIX- Multimedia-Suite - OEM Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 9) Eigenschaft - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 10) - ASRock APP Charger (siehe VORSICHT 11)
  • Página 56 7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter ® Windows OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie ® können ASRock XFast RAM zur Nutzung des Speichers, den Windows nicht verwenden kann, einsetzen. ASRock Z77 Extreme6 Motherboard...
  • Página 57 Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) finden Sie auf unserer Webseite. ASRock-Webseite: http://www.asrock.com 10. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash- Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs- ®...
  • Página 58 APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple-Geräte gleichzeitig;...
  • Página 59 Reduzierung der Häufigkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän gerung deren Lebenszeit. 16. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS- Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung wiederhergestellt ist.
  • Página 60 Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS löschen-Jumper. ASRock Z77 Extreme6 Motherboard...
  • Página 61 (SATA3_A1_A2: siehe S.2 - No. 13) unterstützten SATA-Datenkabel (SATA3_0_1: siehe S.2 - No. 14) für interne Massenspeichergeräte. Die aktuelle SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s. Falls der eSATA-Port an der Rückblende verbunden wurde, funktioniert der interne SATA3_A2-Anschluss nicht. ASRock Z77 Extreme6 Motherboard...
  • Página 62 IntA_P4_SSTX- IntA_P5_SSTX+ IntA_P4_SSTX+ Motherboard. Dieser USB 3.0- IntA_P5_D- Header kann zwei USB 3.0- IntA_P4_D- IntA_P5_D+ IntA_P4_D+ Dummy Ports unterstützen. Infrarot-Modul-Header Dieser Header unterstützt ein optionales, drahtloses Sende- (5-pin IR1) und Empfangs-Infrarotmodul. (siehe S.2 - No. 32) ASRock Z77 Extreme6 Motherboard...
  • Página 63 / Vista 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. System Panel-Header Dieser Header unterstützt mehrere Funktion der (9-pin PANEL1) Systemvorderseite. (siehe S.2 - No. 21) ASRock Z77 Extreme6 Motherboard...
  • Página 64 Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. Gehäuselautsprecher-Header Schließen Sie den Gehäuselautsprecher an (4-pin SPEAKER1) diesen Header an. (siehe S.2 - No. 22) ASRock Z77 Extreme6 Motherboard...
  • Página 65 (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren ASRock Z77 Extreme6 Motherboard...
  • Página 66 Installation der 4-Pin ATX 12V Energieversorgung SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss nicht zwingend verwenden. (4-pin SLI/XFIRE_PWR1) Wenn allerdings zwei (siehe S.2 - No. 3) Grafikkarten gleichzeitig am SLI/XFIRE_POWER1 Motherboard angeschlossen sind, verbinden Sie diesen Anschluss bitte mit einem Festplatten-Stromversorgungs- stecker. ASRock Z77 Extreme6 Motherboard...
  • Página 67 (2-pin HDMI_SPDIF1) Audioausgang für eine HDMI- (siehe S.2 - No. 36) VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. ASRock Z77 Extreme6 Motherboard...
  • Página 68 Schließen Sie das USB 3.0-Kabel an USB 3.0-Panel. das USB 3.0-Blech an. Schritt 3 Schritt 4 Fixieren Sie das USB 3.0-Blech mit Setzen Sie das USB 3.0-Blech an Schrauben an der Rückwand. der Rückwand des Gehäuses ein. ASRock Z77 Extreme6 Motherboard...
  • Página 69 Schnellschalter, mit dem (RSTBTN) Benutzer das System schnell (siehe S.2 - No. 18) zurücksetzen können. CMOS löschen-Schalter Der CMOS löschen-Schalter ist ein Schnellschalter, mit dem (CLRCBTN) Benutzer die CMOS-Werte (siehe S.3 - No. 15) schnell löschen können. ASRock Z77 Extreme6 Motherboard...
  • Página 70 ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. ASRock Z77 Extreme6 Motherboard...

  • Página 71: Contenu Du Paquet

    All manuals and user guides at all-guides.com 1. Introduction Merci pour votre achat d’une carte mère ASRock Z77 Extreme6, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité...
  • Página 72 - 1 x slot PCI Express 2.0 x1 - 1 x slot mini PCI Express - 2 x slots PCI - Prend en charge AMD Quad CrossFireX , 3-Way CrossFireX et CrossFireX ® - Prend en charge NVIDIA Quad SLI et SLI ASRock Z77 Extreme6 Motherboard...
  • Página 73 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Support du Wake-On-LAN - Prend en charge la norme Energy Efficient Ethernet (Ethernet à efficacité énergétique) 802.3az - Supporte PXE Panneau arrière I/O Panel - 1 x port souris/clavier PS/2 ASRock Z77 Extreme6 Motherboard...
  • Página 74 6.0Go/s - 1 x Port Disquette - 1 x En-tête du module infrarouge - 1 x Barrette pour module à infrarouges grand public - 1 x embase de port d’impression ASRock Z77 Extreme6 Motherboard...
  • Página 75 - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 9) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 10) - Chargeur ASRock APP (voir ATTENTION 11) - ASRock SmartView (voir ATTENTION 12) - ASRock XFast USB (voir ATTENTION 13)
  • Página 76 All manuals and user guides at all-guides.com - L’accélérateur hybride: - Contrôle direct de la fréquence CPU (voir ATTENTION 18) - ASRock U-COP (voir ATTENTION 19) - Garde d’échec au démarrage (B.F.G.) - Combo Cooler Option (C.C.O.) (voir ATTENTION 20) - DEL veilleuse Surveillance - Détection de la température de l’UC...
  • Página 77 ® Vista / XP. Avec Windows OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la ® mémoire que Windows ne peut pas utiliser. PCIE2 et PCIE4 prend en charge une vitesse pouvant atteindre Gen 3.
  • Página 78 ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com 10. O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar ®...
  • Página 79 Il rend également l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou HDD afin d’accroitre leur durée de vie utile.
  • Página 80 électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de con- sulter votre fournisseur de courant pour plus de détails. ASRock Z77 Extreme6 Motherboard...
  • Página 81 CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profil par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. Le commutateur Effacer CMOS présente la même fonction que le cavalier Effacer CMOS. ASRock Z77 Extreme6 Motherboard...
  • Página 82 L’interface SATA3 actuelle permet des taux transferts de données pouvant aller jusqu’à 6,0 Gb/s. Si le port eSATA sur le panneau E/S arrière est utilisé, le SATA3_A2 interne ne fonctionnera pas. ASRock Z77 Extreme6 Motherboard...
  • Página 83 USB 3.0 peut prendre en IntA_P5_D- charge deux ports USB 3.0. IntA_P4_D- IntA_P5_D+ IntA_P4_D+ Dummy En-tête du module infrarouge Cet en-tête supporte un module infrarouge optionnel de transfert (IR1 br. 5) et de réception sans fil. (voir p.2 No. 32) ASRock Z77 Extreme6 Motherboard...
  • Página 84 Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser plusieurs fonctions du panneau (PANEL1 br. 9) système frontal. (voir p.2 No. 21) ASRock Z77 Extreme6 Motherboard...
  • Página 85 à faire correspondre les fils et les broches. En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur cet en-tête. (SPEAKER1 br. 4) (voir p.2 No. 22) ASRock Z77 Extreme6 Motherboard...
  • Página 86 Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées (CPU_FAN2 br. 3) CPU_FAN_SPEED (voir p.2 No. 8) +12V ASRock Z77 Extreme6 Motherboard...
  • Página 87 Il n’est pas nécessaire d’utiliser ce connecteur, mais veuillez le (SLI/XFIRE_POWER1 br. 4) brancher avec un connecteur (voir p.2 No. 3) d’alimentation pour disques durs quand deux cartes SLI/XFIRE_POWER1 graphiques sont branchées sur cette carte mère en même temps. ASRock Z77 Extreme6 Motherboard...
  • Página 88 SPDIF vers la carte VGA HDMI, (voir p.2 No. 36) et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur. ASRock Z77 Extreme6 Motherboard...
  • Página 89 Assemblez le câble USB 3.0 et le avant USB 3.0. support arrière USB 3.0. Étape 3 Étape 4 Vissez les deux vis dans le support Placez le support arrière USB 3.0 arrière USB 3.0. dans le châssis. ASRock Z77 Extreme6 Motherboard...
  • Página 90 à l’utilisateur de réinitia- liser rapidement le système. Interrupteur d’effacement de CMOS L’interrupteur d’effacement de CMOS est un interrupteur (CLRCBTN) (voir p.3 No. 15) rapide qui permet à l’utilisateur d’effacer rapidement les valeurs du CMOS. ASRock Z77 Extreme6 Motherboard...
  • Página 91 CD-ROM. Le Menu principal s’affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour afficher les menus. ASRock Z77 Extreme6 Motherboard...

  • Página 92: Contenuto Della Confezione

    All manuals and user guides at all-guides.com 1. Introduzione Grazie per aver scelto una scheda madre ASRock Z77 Extreme6, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità...
  • Página 93 GPU integrata. ® ® - Supporta Intel HD Graphics Built-in Visuals: Intel Quick Sync ® ® Video, Intel InTru 3D, Intel Clear Video HD Technology, ® ® ® Intel Insider , Intel HD Graphics 2500/4000, Intel Advanced ASRock Z77 Extreme6 Motherboard...
  • Página 94 - 1 x Porta ottica SPDIF Out - 2 x porte USB 2.0 già integrate - 1 x Connettore eSATA3 - 4 x porte USB 3.0 già integrate - 1 x porte LAN RJ-45 con LED (LED azione/collegamento e ASRock Z77 Extreme6 Motherboard...
  • Página 95 - 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) - 1 x Dr. Debug (LED debug con 7 segmenti) Interruttore - 1 x interruttore pulizia CMOS con LED rapido - 1 x interruttore di alimentazione con LED ASRock Z77 Extreme6 Motherboard...
  • Página 96 CyberLink MediaEspresso 6.5 Trial, Suite multimediale ASRock MAGIX - OEM Caratteristica - ASRock Extreme Tuning Utility (AXTU) (vedi ATTENZIONE 9) speciale - ASRock Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 10) - Caricatore ASRock APP Charger (vedi ATTENZIONE 11)
  • Página 97 Windows 7 / Vista / XP. Per Windows OS con CPU 64-bit, non c’è tale limitazione. Si può usare ASRock XFast RAM per ® fare uso della memoria che Windows non può utilizzare. Solo lo slot PCIE2 e PCIE4 supporta velocità fino a Gen 3. Per utilizzare PCI Express a velocità...
  • Página 98 AXTU (ASRock Extreme Tuning Utility). Sito ASRock: http://www.asrock.com 10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d’aggiornamento del BIOS permette di aggiornare il sistema BIOS senza accedere a sistemi operativi come ®...
  • Página 99 13. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi- viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo. 14. ASRock XFast LAN offre un accesso a Internet più veloce, che compren- de i seguenti benefici. Priorità alle applicazioni LAN: è possibile configu- rare la priorità...
  • Página 100 CPU, Socket LGA 775, LGA 1155 e LGA 1156. Notare che non possono essere usate tutte le ventole CPU 775 e 1156. ® ® 21. ASRock XFast RAM non è supportato da Microsoft Windows XP / XP ® ®...
  • Página 101 CMOS. Notare che password, data, ore, profilo utente predefinito, 1394 GUID e indirizzo MAC saranno cancellati solo se è rimossa la batteria della CMOS. L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del jumper Clear CMOS. ASRock Z77 Extreme6 Motherboard...

  • Página 102: Collettori E Connettori Su Scheda

    SATA per dispositivi di (SATA3_0_1: vedi p.2 Nr. 14) immagazzinamento interni. L’interfaccia SATA3 attuale permette velocità di trasferimento dati fino a 6.0 Gb/s. Se si è collegata la porta eSATA sull’I/O posteriore, la SATA3_A2 interna non funziona. ASRock Z77 Extreme6 Motherboard...
  • Página 103 IntA_P13_SSTX+ IntA_P12_SSTX+ supporta due porte USB 3.0. IntA_P13_D- IntA_P12_D- IntA_P13_D+ IntA_P12_D+ Dummy Collettore modulo infrarossi Questo collettore supporta moduli ad infrarossi optional per (5-pin IR1) la trasmissione e la ricezione (vedi p.2 Nr. 32) senza fili. ASRock Z77 Extreme6 Motherboard...
  • Página 104 Andare alla scheda “FrontMic” (Microfono frontale) del pannello di controllo Realtek. Regolare la voce “Recording Volume” (Volume registrazione). Collettore pannello di sistema Questo collettore accomoda diverse funzioni di sistema (9-pin PANEL1) pannello frontale. (vedi p.2 Nr. 21) ASRock Z77 Extreme6 Motherboard...
  • Página 105 (3-pin PLED1) alimentazione del sistema. Il (vedi p.2 Nr. 20) LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1/S3. Il LED è spento in stato S4 o S5 (spegnimento). ASRock Z77 Extreme6 Motherboard...
  • Página 106 1-3. Piedini 1-3 collegati Installazione della ventola a 3 piedini (3-pin CPU_FAN2) CPU_FAN_SPEED (vedi p.2 Nr. 8) +12V Connettore alimentazione ATX Collegare la sorgente d’alimentazione ATX a questo (24-pin ATXPWR1) connettore. (vedi p.2 Nr. 11) ASRock Z77 Extreme6 Motherboard...
  • Página 107 Intestazione IEEE 1394 Accanto alla porta di default IEEE 1394 sul pannello I/O, e‘ (9-pin FRONT_1394) presente un‘intestazione IEEE (vedi p.2 Nr. 31) 1394 (FRONT_1394) sulla scheda madre. Questa intestazione IEEE 1394 puo‘ supportare una porta IEEE 1394. ASRock Z77 Extreme6 Motherboard...
  • Página 108 SPDIF su scheda (2-pin HDMI_SPDIF1) HDMI VGA, consente al (vedi p.2 Nr. 36) sistema di collegare dispositivi per TV digitale HDMI/proiettori/ LCD . Collegare il connettore HDMI_SPDIF della scheda VGA HDMI a questo header. ASRock Z77 Extreme6 Motherboard...
  • Página 109 Svitare le due viti dal pannello USB 3.0 Punto 2 Collegare il cavo USB 3.0 e il anteriore. supporto USB 3.0 posteriore. Punto 3 Punto 4 Avvitare le due viti nel supporto USB 3.0 Inserire il supporto USB 3.0 posteriore. posteriore nel telaio. ASRock Z77 Extreme6 Motherboard...
  • Página 110 (vedi p.2 Nr. 18) rapidamente il sistema. Interruttore pulizia CMOS L’interruttore di pulizia CMOS è un interruttore rapido che (CLRCBTN) consente agli utenti di cancellare (vedi p.3 Nr. 15) velocemente i valori CMOS. ASRock Z77 Extreme6 Motherboard...
  • Página 111 Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale. Se il Menù principale non appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù. ASRock Z77 Extreme6 Motherboard...

  • Página 112: Introducción

    All manuals and user guides at all-guides.com 1. Introducción Gracias por su compra de ASRock Z77 Extreme6 placa madre, una placa de con- fianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.

  • Página 113: Especificación

    * Los efectos visuales incorporados con gráficos de alta ® definición Intel y las salidas VGA sólo se soportan con procesadores con GPU integrada. ® ® - Admite Intel HD Graphics Built-in Visuals: Intel Quick Sync ASRock Z77 Extreme6 Motherboard...
  • Página 114 Panel Trasero - 1 x puerto de ratón/teclado PS/2 - 1 x puerto D-Sub - 1 x puerto DVI-D - 1 x puerto HDMI - 1 x Displayport - 1 x puerto de salida óptica SPDIF ASRock Z77 Extreme6 Motherboard...
  • Página 115 - 1x En-tête de port COM - 1 x cabecera HDMI_SPDIF - 1 x cabecera IEEE 1394 - 1 x cabecera de indicador LED de encendido - Conector de ventilador de CPU / chasis / alimentación ASRock Z77 Extreme6 Motherboard...
  • Página 116 - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 9) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 10) - ASRock APP Charger (vea ATENCIÓN 11)
  • Página 117 Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ASRock Z77 Extreme6 Motherboard...
  • Página 118 7 / Vista / XP. Para equipos con Windows OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la ® memoria que no puede usar Windows Además, solamente la ranura PCIE2 y PCIE4 admite la velocidad Gen 3.
  • Página 119 Windows 7 / 7 64 bits / Vista / Vista bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp 13. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de almacenamiento USB.
  • Página 120 (HDD), lo que prolonga el período de vida útil de las mismas. 16. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash-...
  • Página 121 All manuals and user guides at all-guides.com Recuerde que no es posible el uso de todos los ventiladores para CPU 775 y 1156. ® ® 21. ASRock XFast RAM no se admite en Microsoft Windows XP y XP 64 ® ®...

  • Página 122: Setup De Jumpers

    Tenga en cuenta que la contraseña, la fecha, la hora, el perfil predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. ASRock Z77 Extreme6 Motherboard...

  • Página 123: Cabezales Y Conectores En Placas

    La interfaz SATA2 / SATA3 actual permite una velocidad de transferencia de 6.0 Gb/s. Si el puerto eSATA situado en el panel de E/S posterior se ha conectado, el SATA3_A2 interno no funcionará. ASRock Z77 Extreme6 Motherboard...
  • Página 124 Esta cabecera USB IntA_P5_D- 3.0 admiten dos puertos USB IntA_P4_D- IntA_P5_D+ IntA_P4_D+ Dummy 3.0. Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo infrarrojos de transmisión y (5-pin IR1) recepción wireless opcional. (vea p.2, N. 32) ASRock Z77 Extreme6 Motherboard...
  • Página 125 Acceda a la ficha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). Cabezal de panel de sistema Este cabezar acomoda varias dunciones de panel frontal de (9-pin PANEL1) sistema. (vea p.2, N. 21) ASRock Z77 Extreme6 Motherboard...
  • Página 126 Cabezal del altavoz del chasis Conecte el altavoz del chasis a su cabezal. (4-pin SPEAKER1) (vea p.2, N. 22) ASRock Z77 Extreme6 Motherboard...

  • Página 127: (4-Pin Cha_Fan1)

    Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos ASRock Z77 Extreme6 Motherboard...

  • Página 128: Cpu_Fan_Speed

    Conector de alimentaciónSLI/XFIRE No es necesario utilizar este conector. Conéctelo al conector (4-pin SLI/XFIRE_POWER1) de alimentación del disco duro (vea p.2, N. 3) cuando se conecten dos tarjetas gráficas a esta placa base al SLI/XFIRE_POWER1 mismo tiempo. ASRock Z77 Extreme6 Motherboard...
  • Página 129 SPDIF la tarjeta VGA (2-pin HDMI_SPDIF1) HDMI, permite al sistema (vea p.2, N. 36) conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. ASRock Z77 Extreme6 Motherboard...
  • Página 130 Coloque el cable USB 3.0 el soporte USB 3.0 frontal. USB 3.0 posterior juntos. Atornille los dos tornillos en el soporte Paso 3 Paso 4 Coloque el soporte USB 3.0 posterior USB 3.0 posterior. en el chasis. ASRock Z77 Extreme6 Motherboard...

  • Página 131: Conmutadores Rápidos

    CMOS. Conmutador de borrado de memoria CMOS El conmutador de encendido es un conmutador rápido que (CLRCBTN) (vea p.3, N. 15) permite al usuario encender / apagar rápidamente el sistema. ASRock Z77 Extreme6 Motherboard...

  • Página 132: Bios Información

    Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. ASRock Z77 Extreme6 Motherboard...
  • Página 133 All manuals and user guides at all-guides.com 1. Введение Благодарим вас за покупку материнской платы ASRock Z77 Extreme6 надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству...
  • Página 134 ® Intel Insider , Intel HD Graphics 2500/4000, Intel Advanced Vector Extensions (AVX) ® - Pixel Shader 5.0, DirectX 11 с процессором Intel Ivy Bridge, Pixel ® Shader 4.1, DirectX 10.1 с процессором Intel Sandy Bridge ASRock Z77 Extreme6 Motherboard...
  • Página 135 (см. ПРЕДУПРЕЖДЕНИЕ 8) SATA3 - 2 x порта SATA3 со скоростью передачи данных 6,0 Гбит/с от ® контроллера Intel Z77, с аппаратной поддержкой функций RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и технологии ASRock Z77 Extreme6 Motherboard...
  • Página 136 - поддержка “Plug and Play” - ACPI 1.1, включение по событиям - поддержка режима настройки без перемычек - поддержка SMBIOS 2.3.1 - Регулировка напряжений CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Компакт- диск - Драйверы, служебные программы, антивирусное программное ASRock Z77 Extreme6 Motherboard...
  • Página 137 All manuals and user guides at all-guides.com поддержки обеспечение (пробная версия), Пробная версия программы CyberLink MediaEspresso 6.5, ASRock MAGIX Multimedia Suite - поставщик Уникальная - Средство ASRock Extreme Tuning Utility (AXTU) Особенность (см. ОСТОРОЖНО, пункт 9) - ASRock Instant Boot - ASRock Instant Flash (см.
  • Página 138 использования системой Windows 7 / Vista / XP. Таких ограничений нет ® для Windows OS с 64-bit центральным процессором. Технология ASRock XFast RAM помогает использовать память, которая не используется ОС ® Windows Tолько PCIE2 и PCIE4 поддерживает скорость Gen 3. Для работы...
  • Página 139 работать с программой ASRock Extreme Tuning Utility (AXTU), посетите наш сайт в Интернете. Адрес сайта ASRock: http://www.asrock.com 10. ASRock Instant Flash – программа для прошивки BIOS, встроенная в Flash ROM. Данное средство для обновления BIOS умеет работать без входа в...
  • Página 140 13. Функция ASRock XFast USB увеличивает скорость работы устройств USB. Рост скорости зависит от устройства. 14. ASRock XFast LAN обеспечивает более быстрый доступ к сети Интернет, который даст описанные далее преимущества. Установка приоритетов приложений ЛВС: можно задать оптимальный приоритет для своего...
  • Página 141 ® ® 21. ОС Microsoft Windows XP / XP 64-разрядной версией, не ® ® поддерживает ASRock XFast RAM. ОС Microsoft Windows Vista ® 64-разрядной версии Vista / XP / XP 64-bit, не поддерживает Intel ® Smart Connect Technology и Intel порта...
  • Página 142 затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. Переключатель Clear CMOS работает так же, как перемычка Clear CMOS. ASRock Z77 Extreme6 Motherboard...
  • Página 143 (SATA3_0_1, см. стр. 2, п. 14) устройств хранения с использованием нтерфейсных кабелей SATA3. В настоящее время интерфейс SATA допускает скорость передачи данных до \ 6,0 Гбит/с. При подключении порта eSATA на задней панели входов/выходов внутренний разъем SATA3_A2 не функционирует. ASRock Z77 Extreme6 Motherboard...
  • Página 144 USB 3.0. Этот разъем USB 3.0 IntA_P4_SSTX+ поддерживает два порта USB 3.0. IntA_P5_D- IntA_P4_D- IntA_P5_D+ IntA_P4_D+ Dummy Колодка инфракрасного модуля Данная колодка позволяет подключить дополнительный (5-контактный IR1) модуль беспроводного (см. стр. 2, п. 32) инфракрасного приемопередатчика. ASRock Z77 Extreme6 Motherboard...
  • Página 145 64-бита: Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает работу нескольких функций (9-контактный PANEL1) передней панели системы. (см. стр. 2, п. 21) ASRock Z77 Extreme6 Motherboard...
  • Página 146 Подключите индикатор Power LED к этому разъему для отображения (3-контактный PLED1) статуса питания системы. Этот (см. стр. 2, п. 20) светодиод продолжит мигать в режиме S1/S3. Светодиод будет выключен в режимах S4 или S5 (система выключена). ASRock Z77 Extreme6 Motherboard...
  • Página 147 материнской плате, для этого следует использовать контакты 1-3. Контакты 1-3 подключены Установка вентилятора с 3-контактным разъемом (3-контактный CPU_FAN2) CPU_FAN_SPEED (см. стр. 2, п. 8) +12V Колодка питания ATX Подключите к этой колодке кабель питания ATX. (24-контактный ATXPWR1) (см. стр. 2, п. 11) ASRock Z77 Extreme6 Motherboard...
  • Página 148 плату одновременно установлены две видеокарты. Колодки IEEE 1394 Помимо четырех портов IEEE 1394 на панели ввода-вывода (9-контактный FRONT_1394) имеются две группы контактов (см. стр. 2, п. 31) на материнской плате для подключения двух дополнительных портовIEEE 1394 каждая. ASRock Z77 Extreme6 Motherboard...
  • Página 149 обеспечивает подачу выходного (2-контактный HDMI_SPDIF1) аудиосигнала на VGA-карту HDMI, (см. стр. 2, п. 36) что позволяет подключать к системе цифровые телевизоры, проекторы или жидкокристаллические панели HDMI. Соедините эту колодку с разъемом HDMI_SPDIF на VGA- карте HDMI. ASRock Z77 Extreme6 Motherboard...
  • Página 150 Открутите два винта на передней Шаг 1 Шаг 2 кронштейн разъема USB 3.0. панели USB 3.0. Закрутите два винта кронштейна Шаг 3 Шаг 4 Вставьте кронштейн заднего заднего разъема USB 3.0. разъема USB 3.0 в корпус. ASRock Z77 Extreme6 Motherboard...
  • Página 151 (см. стр. 2, п. 19) систему. Reset Switch Кнопка Reset Switch позволяет быстро перезагрузить систему. (RSTBTN) (см. стр. 2, п. 18) Clear CMOS Switch Кнопка Clear CMOS Switch (CLRCBTN) позволяет быстро сбросить (см. стр. 3, п. 15) установки CMOS. ASRock Z77 Extreme6 Motherboard...
  • Página 152 Если в вашем компьютере включена функция автозапуска (AUTORUN), то на экране автоматически появится главное меню компакт-диска (Main Menu). Если этого не произошло, найдите в папке BIN на компакт-диске поддержки файл ASSETUP.EXE и дважды щелкните на нем, чтобы открыть меню. ASRock Z77 Extreme6 Motherboard...
  • Página 153 önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz. ASRock web sitesi http://www.asrock.com Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler için lütfen web sitemizi ziyaret edin.
  • Página 154 ® ® Intel Insider , Intel HD Graphics 2500/4000, Intel Gelişmiş Vektör Uzantıları (AVX) ® - Pixel Shader 5.0, Intel Ivy Bridge işlemciye sahip DirectX 11. ® Pixel Shader 4.1,Intel Sandy Bridge işlemciye sahip DirectX 10.1 ASRock Z77 Extreme6 Motherboard...
  • Página 155 - 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i) - 1 x IEEE 1394 Konektörü - 1 x CMOS’u Temizleme Anahtarı - HD Ses Jakı: Arka Hoparlör / Orta / Bas / Hat Girişi / Ön Hoparlör / Mikrofon (bkz. DİKKAT 8) ASRock Z77 Extreme6 Motherboard...
  • Página 156 - 1 x LED’li CMOS’u Temizleme Anahtarı BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS - “Tak Çalıştır”ı destekler - ACPI 1.1 Uyumlu Uyandırma Olayları - Jumpersız ayarlamayı destekler - SMBIOS 2.3.1 Desteği ASRock Z77 Extreme6 Motherboard...
  • Página 157 64-bit / XP / XP 64-bit uyumlu (bkz. DİKKAT 21) Sertifikalar - FCC, CE, WHQL - ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli) (bkz. DİKKAT 22) * Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com ASRock Z77 Extreme6 Motherboard...
  • Página 158 Düzgün bağlantı için sayfa 3’teki tabloyu kontrol edin. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup kullanıcı ile dost bir arayüzde farklı sistem işlevlerinin ince ayarını yapmak için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız Aşırtma, OC DNA ve IES dahildir.
  • Página 159 11. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve eskisinden 40% daha hızlı...
  • Página 160 şimdiye kadar olmadığı kadar hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını azaltarak kullanım ömürlerini uzatması. 16. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan BIOS’larını...
  • Página 161 All manuals and user guides at all-guides.com hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği %50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı öneririz. ASRock Z77 Extreme6 Motherboard...
  • Página 162 CMOS temizleme işlemini gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı varsayılan profili, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında temizleneceğini lütfen aklınızda bulundurunuz. CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve sahiptir. ASRock Z77 Extreme6 Motherboard...
  • Página 163 G/Ç’deki eSATA bağlantı noktasında bağlantı varsa, iç SATA3_A2 çalışmayacaktır. Seri ATA (SATA) SATA veri kablosunu her iki ucu Veri Kablosu da SATA / SATA2 / SATA3 sabit diskine veya anakarttaki (İsteğe bağlı) SATA2 / SATA3 konektörüne bağlanabilir. ASRock Z77 Extreme6 Motherboard...
  • Página 164 Kızılötesi Modülü Fişi Bu fiş, isteğe bağlı bir kablosuz aktarma ve alma kızılötesi (5-pinli IR1) modülünü destekler. (bkz. s.2 No. 32) Kullanıcı Kızılötesi Modül Bağlantısı Bu fiş, uzaktan kumanda alıcısı destekler. (4-pinli CIR1) (bkz. s.2 No. 30) ASRock Z77 Extreme6 Motherboard...
  • Página 165 Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz. RESET (Sıfırlama Anahtarı): Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar donarsa veya normal bir yeniden başlatma gerçekleştirilemezse, bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın. ASRock Z77 Extreme6 Motherboard...
  • Página 166 (bkz. s.2 No. 23) bağlayın. CHA_FAN1, CHA_FAN2 ve CHA_FAN3 (3-pinli CHA_FAN2) +12V destekli Fan Denetimi. (bkz. s.2 No. 5) CHA_FAN_SPEED (3-pinli CHA_FAN3) (bkz. s.2 No. 4) +12V CHA_FAN_SPEED (3-pinli PWR_FAN1) PWR_FAN_SPEED (bkz. s.2 No. 1) +12V ASRock Z77 Extreme6 Motherboard...
  • Página 167 çalışabilir. 20-pinli ATX güç kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın. 20-Pinli ATX Güç Kaynağını Takma ATX 12V Güç Konektörü Lütfen bir ATX 12V güç kaynağını bu konektöre (8-pinli ATX12V1) bağlayın. (bkz. s.2 No. 2) ASRock Z77 Extreme6 Motherboard...
  • Página 168 (bkz. s.2 No. 34) HDMI_SPDIF Fişi HDMI_SPDIF fişi, SPDIF ses çıkışını HDMI VGA kartına (2-pinli HDMI_SPDIF1) sağlar, sistemin HDMI Dijital (bkz. s.2 No. 36) TV/projektör/LCD cihazlarını bağlamasına izin verir. Lütfen HDMI VGA kartının HDMI_SPDIF konektörünü bu fişe bağlayın. ASRock Z77 Extreme6 Motherboard...
  • Página 169 Adım 2 Ön USB 3.0 Panelinden iki vidayı sökün. USB 3.0 kablosunu ve arka USB 3.0 braketini bir araya getirin. Adım 3 Adım 4 İki vidayı arka USB 3.0 braketine Arka USB 3.0 braketini kasaya vidalayın. yerleştirin. ASRock Z77 Extreme6 Motherboard...
  • Página 170 Sıfırlama Anahtarı, kullanıcıların hızlı bir şekilde sistemi (RSTBTN) sıfırlamalarını sağlayan akıllı bir (bkz. s.2 No.18) anahtardır. CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı, kullanıcıların hızlı bir şekilde (CLRSBTN) CMOS değerlerini (bkz. s.3 No.15) temizlemelerini sağlayan akıllı bir anahtardır. ASRock Z77 Extreme6 Motherboard...
  • Página 171 Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın. Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını bulun ve çift tıklatın. ASRock Z77 Extreme6 Motherboard...
  • Página 172 All manuals and user guides at all-guides.com 1. 제품소개 ASRock 의 Z77 Extreme6 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고...
  • Página 173 Technology, Intel Insider , Intel HD Graphics 2500/4000, ® Intel Advanced Vector Extensions (AVX) ® - Intel Ivy Bridge CPU 를 탑재한 DirectX 11, Pixel Shader 5.0. ® Intel Sandy Bridge CPU 를 탑재한 DirectX 10.1, Pixel ASRock Z77 Extreme6 Motherboard...
  • Página 174 - Intel Z77 SATA3 6.0Gb/s 커넥터 2 개 , 하드웨어 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 및 Intel Smart Response 기술 ), NCQ, AHCI 및 Hot Plug ( 핫플러그 ) ASRock Z77 Extreme6 Motherboard...
  • Página 175 - 64Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS - “플러그 앤 플레이” 지원 - ACPI 1.1 웨이크 - 업 이벤트와의 호환 - 점퍼 프리 지원 - SMBIOS 2.3.1 지원 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 전압 멀 ASRock Z77 Extreme6 Motherboard...
  • Página 176 MediaEspresso 6.5 평가판 , ASRock MAGIX Multimedia Suite - OEM 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 9 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 10 참조 ) - ASRock APP Charger ( 주의 11 참조 ) - ASRock SmartView ( 주의...
  • Página 177 ® 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows ® 의 경우 그런 한계가 없습니다 . ASRock XFast RAM 을 사용하여 Windows 에서 사용할 수 없는 메모리를 이용할 수 있습니다 . 및 PCIE4 PCIE2 슬롯은...
  • Página 178 리 공간을 사용합니다 . ASRock XFast RAM 은 이전에 방문했던 웹사이트의 로딩 시간을 단축하며 웹 서핑을 이전보다 더 빠르게 합니다 . 또한 Adobe Photoshop 속도를 5 배 증가 시킵니다 . ASRock XFast RAM 의 또 다른 장점 은 SSD 또는 HDD 의 액세스 빈도를 줄여 수명을 확장 늘입니다 .
  • Página 179 All manuals and user guides at all-guides.com 16. ASRock Crashless BIOS 로 실패 없이 BIOS 를 업데이트할 수 있습니다 . BIOS 업데이트 중에 전원 공급이 끊긴 후 전원이 다시 공급되면 ASRock Crashless BIOS 가 자동으로 BIOS 업데이트 과정을 완료합니다 . BIOS 파일...
  • Página 180 삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다. ASRock Z77 Extreme6 Motherboard...
  • Página 181 2 페이지 , 14 번 항목 참조 ) 다 . 현재의 SATA3 인터페이스 는 최고 6.0 Gb/s 의 데이터 전송 속도를 지원합니다 . 후면 I/O 에 있는 eSATA 포트가 연결된 경 우 , 내부 SATA3_A2 가 작동하 지 않습니다 . ASRock Z77 Extreme6 Motherboard...
  • Página 182 의 USB 3.0 포트를 지원할 수 있 IntA_P5_D- IntA_P4_D- IntA_P5_D+ 습니다 . IntA_P4_D+ Dummy 적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외 선 송수신 모듈을 지원합니다 . (5 핀 IR1) (2 페이지 , 32 번 항목 참조 ) ASRock Z77 Extreme6 Motherboard...
  • Página 183 Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서 “Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패널기 능을 지원하기 위한 것입니다 . (9 핀 PANEL1) (2 페이지 , 21 번 항목 참조 ) ASRock Z77 Extreme6 Motherboard...
  • Página 184 하십시오 . 시스템 작동 중에는 (2 페이지 , 20 번 항목 참조 ) LED 에 전원이 켜져 있습니다 . S1/S3 상태에서는 LED 가 계속 깜박입니다 . S3/S4 상태 또는 S5 상태에서는 LED 가 꺼집니 다 ( 전원 꺼짐 ). ASRock Z77 Extreme6 Motherboard...
  • Página 185 3 핀 팬 설치 (3 핀 CPU_FAN2) CPU_FAN_SPEED (2 페이지 , 8 번 항목 참조 ) +12V ATX 전원 헤더 ATX 전원 공급기를 이 헤더에 연결하십시오 . (24 핀 ATXPWR1) (2 페이지 , 11 번 항목 참조 ) ASRock Z77 Extreme6 Motherboard...
  • Página 186 있는 1 개의 기본 IEEE 1394 포 (9 핀 FRONT_1394) 트외에도 IEEE 1394 (2 페이지 , 31 번 항목 참조 ) (FRONT_1394) 헤더가 1 개 있 습니다 . 각각의 IEEE 1394 헤 더는 1 개의 IEEE 1394 포트를 지원할 수 있습니다 . ASRock Z77 Extreme6 Motherboard...
  • Página 187 (2 핀 HDMI_SPDIF1) HDMI_SPDIF 헤더는 시스템이 (2 페이지 , 36 번 항목 참조 ) HDMI 디지털 TV/ 프로젝터 / LCD 장치에 연결할 수 있게 합 니다 . HDMI VGA 카드의 HDMI_SPDIF 커넥터를 이 헤 더에 연결하십시오 . ASRock Z77 Extreme6 Motherboard...
  • Página 188 2 단계 전면 USB 3.0 패널에서 두 개의 나사를 USB 3.0 케이블과 후면 USB 3.0 제거합니다. 브래킷을 연결합니다. 3 단계 후면 USB 3.0 패널에 두 개의 나사를 4 단계 후면 USB 3.0 브래킷을 섀시에 장착합니다. 장착합니다. ASRock Z77 Extreme6 Motherboard...
  • Página 189 (2 페이지 , 18 번 항목 참조 ) 할 수 있습니다 . CMOS 삭제 스위치 CMOS 삭제 스위치는 빠른 스위 (CLRCBTN) 치로서 , 사용자가 CMOS 값을 (3 페이지 , 15 번 항목 참조 ) 빠르게 삭제할 수 있습니다 . ASRock Z77 Extreme6 Motherboard...
  • Página 190 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지 않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을 더블 클릭하여 주시기 바랍니다 . (D: \ BIN \ ASSETUP.EXE, D: 는 CD-ROM 드라이브 ) ASRock Z77 Extreme6 Motherboard...
  • Página 191 1.1 パッケージ内容 ASRock Z77 Extreme6 マザーボード： (ATX フォームファクター : 12.0-in x 9.6-in, 30.5 cm x 24.4 cm) ASRock Z77 Extreme6 クイックインストレーションガイド ASRock Z77 Extreme6 サポート CD 4 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド 1 x USB 3.0 前面パネル...
  • Página 192 - NVIDIA Quad SLI および SLI をサポート ® グラフィック * Intel HD Graphics Built-in Visuals および VGA 出力 に対応するのは、GPU が内蔵されているプロセッサを使用する 場合だけです。 ® ® - Intel HD グラフィックス内蔵ビジュアルのサポート :Intel ® ® Quick Sync Video、Intel InTru 3D、Intel Clear ASRock Z77 Extreme6 Motherboard...
  • Página 193 - DisplayPort x 1 - 光学 SPDIF 出力ポート x 1 - Ready-to-Use USB 2.0 ポート x 2 - eSATA3 コネクタ x 1 - Ready-to-Use USB 3.0 ポート x 4 - LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN ASRock Z77 Extreme6 Motherboard...
  • Página 194 - USB 2.0 ヘッダー (USB 2.0 用 6 ポートをサポート ) x 3 - USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート ) x 1 - 1 x Dr. Debug (7- セグメント Debug LED) クイックス イッヱ - 1 x 電源スイッチ（LED 付き） - 1 x リセットスイッヱ（LED 付き） ASRock Z77 Extreme6 Motherboard...
  • Página 195 - ASRock Extreme チューニングユーティリティ (AXTU) ( 注意 9 参照 ) - ASRock インスタントブート - ASRock Instant Flash ( 注意 10 参照 ) - ASRock APP ヱャージャー ( 注意 11 を参照 ) - ASRock SmartView ( 注意 12 を参照 ) - ASRock XFast USB ( 注意 13 を参照 ) - ASRock XFast LAN ( 注意...
  • Página 196 用下において、システム使用のリザーブに対する実際の記憶容量は 4GB 未 ® 満である可能性があります。64 ビット CPU の Windows OS に対しては、その ® ような制限はありません。ASRock XFast RAM を使って Windows が使 用できないメモリを利用することができます。 PCIE2 および PCIE4 スロットは Gen 3 までの速度に対応します。 Gen3 速度で PCI Express を実行するには、Ivy Bridge CPU を取り付ける必 要があります。Sandy Bridge CPU を取り付けると、PCI Express は PCI Express Gen 2 の速度でのみ作動します。...
  • Página 197 All manuals and user guides at all-guides.com ポートします。オーディオ出力の場合、このマザーボードは 2 チャンネル、4 チャ ンネル、6 チャンネルと 8 チャンネルモードをサポートします。正しい接続につ いては、3 ページの表をチェックしてください。 ASRock Extreme Tuning Utility (AXTU) は、分かりやすいインターフェ イスでさまざまなシステム機能を微調整するオールインワンツールで、ハード ウェアモニタ、ファンコントロール、オーバークロッキング、OC DNA、ES などを 含んでいます。ハードウェアモニタでは、システムの主要な読み込みを示しま す。ファンコントロールでは、調整するファン速度と温度を示します。オーバーク ロッキングでは、CPU 周波数をオーバークロックして最適のシステムパフォーマ ンスを出すことができます。OC DNA では、プロファイルとして OC 設定を保存 し友人と共有することができます。友人は OC プロファイルを自分のシステム に読み込んで、同じ OC 設定にすることが可能です。IES ( インテリジェントエ...
  • Página 198 提供します。LAN アプリケーション優先順位：アプリケーションの理想的な優先 順位を設定し、新しいプログラムを追加することができます。ゲームの低いレ イテンシ : オンラインゲームの優先順位を高く設定した後に、ゲームのレイテン シを下げることができます。トラフィックの成形 :Youtube HD ビデオを視聴し ながらファイルをダウンロードできます。データのリアルタイムの分析 : ステー タスウィンドウがあれば、現在転送しているデータストリームを容易に認識でき ます。 ASRock XFast RAM は、AXTU（ASRock Extreme Tuning Utility）を ® 含む新機能です。Windows オペレーティングシステム 32 ビット CPU の下 では使用できないメモリ空間を利用します。 ASRock XFast RAM は、以前 に訪れたウェブサイトの表示にかかる時間を短縮し、これまで以上に迅速に ネットサーフィンを行えるようにします。 また、Adobe Photoshop の処理速 度を 5 倍に押し上げます。 ASRock XFast RAM の他の利点は、お使い...
  • Página 199 64-bit / XP / XP 64-bit ビット準拠によりサポートされません。 Energy Using Product（エコデザイン）の略語 EuP は完成システムの消 費電力を定義するために欧州連合により規制された条項です。 EuP に従っ て、管制システムの総 AC 電力はオフモード条件下で 1.00W 未満に抑える必 要があります。EuP 規格を満たすには、EuP 対応マザーボードと EuP 対応電 源が必要です。 Intel の提案に従い、EuP 対応電源装置は規格を満たす必 要があります、つまり 5v のスタンバイ電力効率は 100 mA の消費電流下で 50% 以上でなければなりません。 EuP 対応電源装置を選択する場合、電源 装置製造元に詳細を確認するようにお勧めします。 ASRock Z77 Extreme6 Motherboard...
  • Página 200 CMOS の消去 注 : CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン 3 を 5 秒間ショートしてください。ただし、 BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリア する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。 クリアCMOSスイッチには、クリアCMOSジャンパと同じ機能があります。 ASRock Z77 Extreme6 Motherboard...
  • Página 201 アイテム 13 を参照 います。現在の SATA3 インタフェース SATA3_0_1: ページ 2, の最大データ転送速度は 6.0Gb/s で アイテム 14 を参照 す。 背面入出力上の eSATA ポート が接続されている場合、内部 SATA3_A2 は機能しません。 シリアル ATA（SATA） SATA データケーブルのどちらかの端 データケーブル（オプション） をマザーボードの SATA / SATA2 / SATA3 ハードディスク、または SATA2 / SATA3 コネクタに接続できます。 ASRock Z77 Extreme6 Motherboard...
  • Página 202 されています。それぞれの USB 3.0 IntA_P4_SSTX- IntA_P5_SSTX+ ヘッダは 2 つの USB 3.0 ポートをサ IntA_P4_SSTX+ IntA_P5_D- ポートできます。 IntA_P4_D- IntA_P5_D+ IntA_P4_D+ Dummy 赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ ジュールに対応します。 (5 ピン IR1) ページ２, アイテム 32 を参照 コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部の接続 に使用することができます。 (4 ピン CIR1) ページ２, アイテム 30 を参照 ASRock Z77 Extreme6 Motherboard...
  • Página 203 7 / 7 64-bit / Vista / Vista 64-bit OS の場合 : Realtek コントロールパネルから “ FrontMic ” ( フロントマイ ク ) タブを開きます。 “ Recording Volume ” ( 録音音量 ) を 調整します。 システムパネルコネクタ このコネクタは数種類のシステムフロン トパネルの機能を提供します。 (9 ピン PANEL1) ページ２, アイテム 21 を参照 ASRock Z77 Extreme6 Motherboard...
  • Página 204 ページ２, アイテム 22 を参照 電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接 続し、システム電源ステータスを示す (3 ピン PLED1) ようにしてください。LED はシステムが ページ２, アイテム 20 を参照 動作中の際にオンになります。S1 ス テータスでは LED は点滅し続けます。 S3/S4 ステータス、または S5 ステー タス ( 電源オフ ) の場合、LED は消灯 します。 ASRock Z77 Extreme6 Motherboard...
  • Página 205 ページ２, アイテム 8 を参照 +12V ATX パワーコネクタ ATX 電源コネクタを接続します。 (24 ピン ATXPWR1) ページ２, アイテム 11 を参照 このマザーボードには 24 ピン ATX 電源コネクタが装備されてお り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と 共に電源装置にプラグを差し込みます。 20 ピン ATX 電源装置の取り付け ASRock Z77 Extreme6 Motherboard...
  • Página 206 (9 ピン COM1) ページ２, アイテム 34 を参照 HDMI_SPDIF ヘッダ HDMI_SPDIF ヘッダは、SPDIF 音声 出力を HDMI VGA カードに提供し、 (2- ピン HDMI_SPDIF1) システムで HDMI デジタル TV/ プロ ページ２, アイテム 36 を参照 ジェクタ /LCD デバイスに接続できる ようにします。HDMI VGA カードの HDMI_SPDIF コネクタを、このヘッダに 接続してください。 ASRock Z77 Extreme6 Motherboard...
  • Página 207 正面 USB 3.0 パネルを 6 本のシャーシ ベイに取り付けます。 ねじでドライブベイに取り付けます。 前面USB 3.0ケーブルをマザーボードのUSB3.0 これで前面USB 3.0パネルの 手順 5 手順 6 ヘッダ（USB3_4_5）に差し込みます。 使用準備は完了です。 背面USB 3.0ブラケットの取り付けガイド 手順 1 手順 2 前面USB 3.0パネルの2本のネジをはずします。 USB 3.0ケーブルと背面USB 3.0ブラケットを組み立てます。 手順 3 背面USB 3.0ブラケットにネジを2本取り付け 手順 4 背面USB 3.0ブラケットを筐体に ます。 取り付けます。 ASRock Z77 Extreme6 Motherboard...
  • Página 208 行うことができます。 電源スイッチ 電源スイッチはクイックスイッチで、シス (PWRBTN) テム電源のオン / オフを素早く切り替え ページ２, アイテム 19 を参照 ることができます。 リセットスイッヱ リセットスイッヱはクイックスイッヱで、シ (RSTBTN) ステムを素早くリセットすることができま ページ２, アイテム 18 を参照 す。 クリア CMOS スイッヱ クリア CMOS スイッヱはクイックス (CLRCBTN) イッヱで、CMOS 値を素早くクリア ページ 3, アイテム 15 を参照 できます。 ASRock Z77 Extreme6 Motherboard...
  • Página 209 7 / 7 64-bit / Vista / Vista bit / XP / XP 64-bit といった様々なマイクロソフト ウインドウズ オペレーティングシ ステムをサポートします。マザーボードに付属しているサポート CD はマザーボードの特徴 を有効にするために必要なドライバやユーティリティを含んでいます。サポート CD を使用 するには、CDROM ドライブに CD を挿入してください。AUTORUN 機能が有効な場合、自 動的にメインメニュウが立ち上がります。AUTORUN 機能が無効な場合、サポート CD 内の BIN フォルダにある ASSETUP.EXE をダブルクリックすることにより、メインメニュウが立ち 上がります。 ASRock Z77 Extreme6 Motherboard...
  • Página 210 All manuals and user guides at all-guides.com 1. 主板簡介 謝謝你采用了華擎 Z77 Extreme6 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性 好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息 可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行 通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新 的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品...
  • Página 211 、Intel HD Graphics 2500/4000、Intel Advanced Vector Extensions(AVX） ® - Intel Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11 ® 技術 Intel Sandy Bridge CPU 支持 Pixel Shader 4.1、 。 DirectX 10.1 技術 - 最大共享內存 1760MB（見警告 5） ASRock Z77 Extreme6 Motherboard...
  • Página 212 Z77 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart Response 技術 ), NCQ, AHCI 和熱插拔功能 - 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 連接頭 , 支持 NCQ, ASRock Z77 Extreme6 Motherboard...
  • Página 213 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能 調節器 支持光盤 - 驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 9） - 華擎即時開機功能 ASRock Z77 Extreme6 Motherboard...
  • Página 214 64 位元 / XP/XP 64 位元适用于此主板（見警告 21） 認證 - FCC, CE, WHQL - 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 ) （見警告 22） * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com 警告 請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超 頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導 致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可 能導致的損壞不承擔責任。 ASRock Z77 Extreme6 Motherboard...
  • Página 215 64 位元 /Vista 支持 HBR。 8、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸 出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 3 頁的表格瞭解正確的連接方式。 9、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶 友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。 在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。 在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。 在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共...
  • Página 216 存在差异。 14、 華擎 XFast LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程 序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲 更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量 定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您 的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。 15、ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入 ® 的一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用 的內存空間。ASRock XFast RAM 可縮短之前訪問過的网站的加載時間， 從而加快网絡衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度 高達五倍之多。ASRock XFast RAM 的另一項优勢是它能減少訪問 SSD 或...
  • Página 217 All manuals and user guides at all-guides.com 消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主 ® 板和支持 EuP 的電源供應器。根據 Intel 的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 ASRock Z77 Extreme6 Motherboard...
  • Página 218 線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后 立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S 清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 清除CMOS開關与清除CMOS跳線具有相同的功能。 ASRock Z77 Extreme6 Motherboard...
  • Página 219 主板上的 SATA2/SATA3 接口。 USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默認 USB_PWR USB 2.0 接口之外，這款主板有 (9 針 USB_2_3) DUMMY 三組 USB 2.0 接針。 這組 USB 2.0 ( 見第 2 頁第 26 項 ) 接針可以支持兩個 USB 2.0 接 口。 USB_PWR ASRock Z77 Extreme6 Motherboard...
  • Página 220 這個接頭支持一個選配的無線發 送和接受紅外線的模塊。 (5 針 IR1) ( 見第 2 頁第 32 項 ) 消費類紅外線模塊接頭 此接口可以連接遙控器。 (4 針 CIR1) ( 見第 2 頁第 30 項 ) 前置音頻面板接頭 可以方便連接音頻設備。 (9 針 HD_AUDIO1) ( 見第 2 頁第 35 項 ) ASRock Z77 Extreme6 Motherboard...
  • Página 221 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下 重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系 統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式 或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指 示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開 關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接 到此排針時 , 請確認連接線與針腳上的說明相對應。 ASRock Z77 Extreme6 Motherboard...
  • Página 222 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) CPU_FAN_SPEED ( 見第 2 頁第 8 項 ) +12V ASRock Z77 Extreme6 Motherboard...
  • Página 223 ( 見第 2 頁第 3 項 ) SLI/XFIRE_POWER1 IEEE 1394 接口 除了位於 I/O 面板的一個默認 IEEE 1394 接口之外，這款主板 (9 針 FRONT_1394) 有一組 IEEE 1394 接針。這組 ( 見第 2 頁第 31 項 ) IEEE 1394 接針可以支持一個 IEEE 1394 接口。 ASRock Z77 Extreme6 Motherboard...
  • Página 224 ( 見第 2 頁第 34 項 ) HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF 音頻輸出至 HDMI 顯卡，支持將 (2 針 HDMI_SPDIF1) 電腦連接至帶 HDMI 的數字電視 ( 見第 2 頁第 36 項 ) / 投影儀 / 液晶顯示器等設備。 請將 HDMI 顯卡的 HDMI_SPDIF 接 口連接到這個接頭。 ASRock Z77 Extreme6 Motherboard...
  • Página 225 將前部USB 3.0面板裝入机箱的2.5”驅動器托 3.0面板裝入驅動器托槽并擰 槽。 上螺絲。 步驟 5 步驟 6 將前部USB 3.0線插入主板上的USB 3.0接頭 現在，即可使用USB 3.0面板 (USB3_4_5)。 了。 后部USB 3.0面板安裝指南 步驟 1 步驟 2 擰下前部USB 3.0面板上的兩個螺絲。 將USB 3.0線連接到后部USB 3.0面板。 將兩個螺絲擰入后部USB 3.0面板。 步驟 3 將后部USB 3.0面板裝到机箱 步驟 4 上。 ASRock Z77 Extreme6 Motherboard...
  • Página 226 ( 見第 2 頁第 19 項 ) 復位開關 復位開關是一種快速開關 , 可讓 用戶快復位系統。 (RSTBTN) ( 見第 2 頁第 18 項 ) CMOS 數據清除開關 CMOS 數據清除開關是一種快速 開關 , 可讓用戶快速清除 CMOS (CLRCBTN) 中的數據。 ( 見第 3 頁第 15 項 ) ASRock Z77 Extreme6 Motherboard...
  • Página 227 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。 3. 支持光盤信息 ® ® 本主板支持各種微軟視窗操作系統：Microsoft Windows 7/7 64 位元 /Vista Vista 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。 ASRock Z77 Extreme6 Motherboard...
  • Página 228 明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 ASRock Z77 Extreme6 Motherboard...
  • Página 229 All manuals and user guides at all-guides.com 1. 主機板簡介 謝謝你採用了華擎 Z77 Extreme6 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩 定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指 導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp 1.1 包裝盒內物品...
  • Página 230 Clear Video HD Technology、Intel Insider 、 ® ® Intel HD Graphics 2500/4000、Intel Advanced Vector Extensions (AVX) ® - Intel Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11 ® 技術。Intel Sandy Bridge CPU 支援 Pixel Shader 4.1、 ASRock Z77 Extreme6 Motherboard...
  • Página 231 - 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風 ( 見警告 8) ® SATA3 - 2 x Intel Z77 的 SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel ASRock Z77 Extreme6 Motherboard...
  • Página 232 - 支援 jumperfree 免跳線模式 - 支援 SMBIOS 2.3.1 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能 調節 支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM ASRock Z77 Extreme6 Motherboard...
  • Página 233 All manuals and user guides at all-guides.com 獨家功能 - ASRock Extreme Tuning Utility (AXTU)（詳見警告 9） - 華擎即時開機功能 - 華擎 Instant Flash（見警告 10） - 華擎 APP Charger（見警告 11） - 華擎 SmartView（見警告 12） - 華擎 XFast USB（見警告 13） - 華擎 XFast LAN（見警告 14）...
  • Página 234 7 / Vista / XP 下，供系統使用的 ® 實際記憶體容量可能小於 4GB。對於 Windows 作業系統搭配 64 位元 CPU 來說 , 不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用 Win- ® dows 無法使用的內存。 4、 僅 PCIE2 和 PCIE4 插槽可支援 Gen 3 速度。若要以 Gen 3 速度執行 PCI Express，請務必安裝 Ivy Bridge CPU。如果安裝 Sandy Bridge CPU，則...
  • Página 235 13、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。 14、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先 應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲： 在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以 在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透 過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。 15、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的 ® 一項新功能。它能充分利用 Windows 操作系統 32-bit CPU 無法使用的內 存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加 快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍...
  • Página 236 All manuals and user guides at all-guides.com ® 支援 EuP 的電源供應器。根據 Intel 的建議 , 支援 EuP 的電源供應器必須 符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 ASRock Z77 Extreme6 Motherboard...
  • Página 237 註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳 線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS 清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 Clear CMOS開關的功能與Clear CMOS跳線相同。 ASRock Z77 Extreme6 Motherboard...
  • Página 238 ( 選配 ) USB 2.0 擴充接頭 除了位於 I/O 面板的兩個 USB USB_PWR 2.0 接口之外，這款主機板有三 (9 針 USB_2_3) DUMMY 組 USB 2.0 接針。每組 USB 2.0 ( 見第 2 頁第 26 項 ) 接針可以支援兩個 USB 2.0 接口 。 USB_PWR ASRock Z77 Extreme6 Motherboard...
  • Página 239 這個接頭支援一個選配的模組 , 可用來無線傳輸和接收紅外線。 (5 針 IR1) ( 見第 2 頁第 32 項 ) 消費性紅外線模組插座 此插座可用於連接遙控器。 (4 針 CIR1) ( 見第 2 頁第 30 項 ) 前置音效接頭 可以方便連接音效設備。 (9 針 HD_AUDIO1) ( 見第 2 頁第 35 項 ) ASRock Z77 Extreme6 Motherboard...
  • Página 240 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下 重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系 統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式 或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指 示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開 關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接 到此接頭時 , 請確認連接線與針腳上的說明相對應。 ASRock Z77 Extreme6 Motherboard...
  • Página 241 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 Pin 1-3 連接 3-Pin 風扇的安裝 (3 針 CPU_FAN2) CPU_FAN_SPEED +12V ( 見第 2 頁第 8 項 ) ASRock Z77 Extreme6 Motherboard...
  • Página 242 ( 見第 2 頁第 3 項 ) 口。 SLI/XFIRE_POWER1 IEEE 1394 接口 除了位於 I/O 面板的一個默認 IEEE 1394 接口之外，這款主機 (9 針 FRONT_1394) 板有一組 IEEE 1394 接針。這組 ( 見第 2 頁第 31 項 ) IEEE 1394 接針可支援一個 IEEE 1394 接口。 ASRock Z77 Extreme6 Motherboard...
  • Página 243 ( 見第 2 頁第 34 項 ) HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF 音效輸出至 HDMI 顯示卡，支援 (2 針 HDMI_SPDIF1) 將電腦連接至帶 HDMI 的數位電 ( 見第 2 頁第 36 項 ) 視 / 投影機 / 液晶銀幕等設備。 請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個接頭。 ASRock Z77 Extreme6 Motherboard...
  • Página 244 步驟 4 用六顆機殼螺絲，將 USB 3.0 中。 前面板鎖至硬碟槽內。 步驟 5 步驟 6 前USB 3.0面板隨即可供使用。 將前USB 3.0纜線插入主機板上的USB 3.0座 (USB3_4_5)。 後USB 3.0托架安裝指南 將USB 3.0纜線和後USB 3.0托 步驟 1 步驟 2 鬆開前USB 3.0面板上的兩顆螺絲。 架放在一起。 步驟 4 步驟 3 將兩顆螺絲鎖回後USB 3.0托架。 將後USB 3.0托架放入底座中。 ASRock Z77 Extreme6 Motherboard...
  • Página 245 ( 見第 2 頁第 19 項 ) 重置開關 重置開關是一種快速開關 , 可讓 用戶快重置系統。 (RSTBTN) ( 見第 2 頁第 18 項 ) CMOS 數據清除開關 CMOS 數據清除開關是一種快速 開關 , 可讓用戶快速清除 CMOS (CLRCBTN) 中的數據。 ( 見第 3 頁第 15 項 ) ASRock Z77 Extreme6 Motherboard...
  • Página 246 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。 3. 支援光碟訊息 ® ® ® 本主板支援各種微軟 Windows 操作系統：Microsoft Windows 7/7 64 位元 / Vista /Vista 64 位元 /XP/XP 64 位元。主板附帶的支援光碟包含各種有助於提高主 板效能的必要驅動和實用程式。請將隨機支援光碟放入光碟機裡，如果系統的“自動 運行”功能已啟用，銀幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查閱支 援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙點它，即可調出主菜單。 ASRock Z77 Extreme6 Motherboard...
  • Página 247 Dalam kondisi terjadinya modifikasi buku pedoman ini, versi baru akan diperlihatkan dalam website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang paling baru dan daftar bantuan CPU pada website ASRock.
  • Página 248 - Mendukung Intel HD Graphics Built-in Visuals: Intel Quick ® ® Sync Video, Intel InTru 3D, Intel Clear Video HD ® ® Technology, Intel Insider , Intel HD Graphics 2500/4000, ® Intel Advanced Vector Extensions (AVX) ASRock Z77 Extreme6 Motherboard...
  • Página 249 - 1 x Port Keluaran Optical SPDIF - 2 x Port USB 2.0 siap-dipakai - 1 x Port eSATA3 - 4 x Port USB 3.0 siap-dipakai - 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED) ASRock Z77 Extreme6 Motherboard...
  • Página 250 - 1 x USB 3.0 header (menggunakan 2 port USB 3.0) - 1 x Dr. Debug Beralih - 1 x kuasa beralih LED - 1 x ulang beralih LED - 1 x Clear CMOS LED Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI ASRock Z77 Extreme6 Motherboard...
  • Página 251 Windows 7 / 7 64-bit / Vista Vista 64-bit / XP / XP 64-bit Sertifikasi - FCC, CE, WHQL - ErP/EuP Ready (memerlukan catu daya ErP/EuP ready) * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com ASRock Z77 Extreme6 Motherboard...
  • Página 252 (“xxx” is the device which contains your Windows installation files. Normally it is an optical drive.) You can also press <F11> to launch boot menu at system POST and choose the item “UEFI:xxx“ to boot. ® 4. Start Windows installation. ASRock Z77 Extreme6 Motherboard...
  • Página 253 RAID drivers into a USB flash disk. You can download the driver from ASRock's website and unzip the file into a USB flash disk OR copy the file from ASRock motherboard support CD. (please copy the files under the following directory: 32 bit: ..\i386\Win7_Vista_Intel_v11.0.0.1032...
  • Página 254 Microsoft 's suggested solution: A. Disable System Restore. a. Type “systempropertiesprotection” in the Start Menu. Then press "Enter". b. De-select Local Disks for System Restore. Then Click “Turn System Restore Off” to confirm. Then Press “Ok”. ASRock Z77 Extreme6 Motherboard...
  • Página 255 All manuals and user guides at all-guides.com B. Disable “Volume Shadow Copy” service. a. Type “computer management” in the Start Menu, then press “Enter”. b. Go to “Services and Applications>Services”; Then double click “Volume Shadow Copy”. ASRock Z77 Extreme6 Motherboard...
  • Página 256 (This may take a long time; >30 mins.) C. Reboot your system. (It may take about 5 minutes to reboot.) ® D. Windows will install this hotfix then reboot by itself. E. Please start to install motherboard drivers and utilities. 6. Finish. ASRock Z77 Extreme6 Motherboard...
