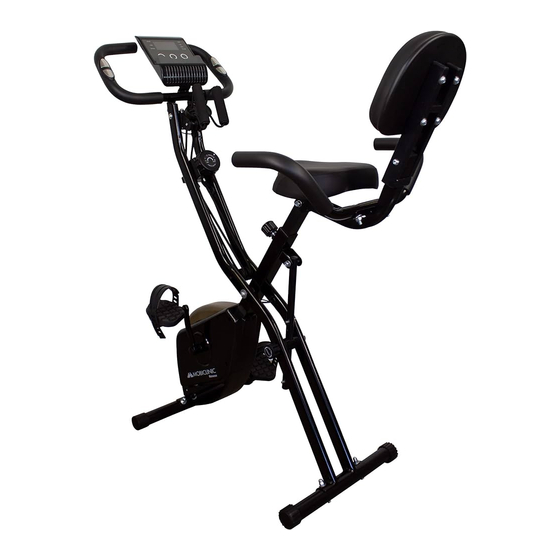

- Página 1 Manual de instrucciones Bicicleta estática plegable / X-BIKE EVEREST Instrucciones en Español User manual in English Última revisión: 1 de Septiembre 2021 Guarde el manual para futuras consultas Last revision date: September 1st 2021 Safe this manual for future reference...
-
Página 2: Tabla De Contenido
ÍNDICE 1. Precauciones 2. Diagrama de piezas 3. Lista de piezas 4. Componentes 5. Instrucciones de montaje 6. Ajuste y plegado 7. Funcionamiento del monitor 8. Cuidado y mantenimiento 9. Recomendaciones - calentamiento y enfriamiento... -
Página 3: Precauciones
1. Precauciones Para reducir el riesgo de lesiones graves, lea todo el manual antes de ensamblar u operar la bicicleta de ejerci- cio magnética plegable. En particular, tenga en cuenta las siguientes precauciones de seguridad. Montaje Compruebe que tiene todos los componentes y herramientas enumerados en las pági- nas 3 y 4, teniendo en cuenta que, para facilitar el montaje, algunos componentes están premontados. -
Página 4: Diagrama De Piezas
2. Diagrama de piezas... -
Página 5: Lista De Piezas
3. Lista de piezas Nº Nº Nombre Cant. Nombre Cant. Dibujo accesorio Dibujo accesorio Tubo trasero Soporte principal ajustable Tornillo Tubo inferior (M8x45) frontal Manillar Tubo inferior trasero trasero Tornillo Tornillo (M8x62) (M8x35) Arandela curva Respaldar (M8) Tornillo Tuerca (M8x62) (M8x40) Pedal Manillar... -
Página 6: Componentes
4. Componentes Nota: Algunos de los componentes más pequeños pueden estar preinstalados en componentes más grandes. Soporte principal Manillar Monitor de ejercicio Estabilizador frontal Respaldar Estabilizador de espalda x2 Pedal x 2 Sillín Vastago de soporte de sillín Manillar Tubo trasero ajustable... -
Página 7: Instrucciones De Montaje
5. Instrucciones de montaje Paso 1 Extraer el soporte principal (1) de la caja, desplegarlo y alinear el tubo de ajuste inte- rior (25), luego atornillar con el pasador de bola (24). Paso 2 Conecte el tubo inferior delantero (2), el tubo inferior trasero (3) al soporte principal (1) con la tuerca (6), la arandela curva (5) y el perno (4). - Página 8 Paso 5 Atornille el manillar trasero (16) al soporte del respaldar (14) con el perno (17), la arandela curva (5). Luego atornille el pedal (8) y (7) la manivela (28) y (29) respectivamente. Nota: El pedal (7) debe bloquearse en sentido horario y el pedal (8) debe bloquearse en sentido antihorario.
-
Página 9: Ajuste Y Plegado
6. Ajuste / plegado P. Almacenamiento Afloje la perilla de ajuste del ángulo de la bicicleta (10) y tire hacia afuera, al mismo tiempo ajuste el soporte delantero a su posi- ción preferida. Luego suelte y fije la perilla de ajuste del ángulo de la Bicicleta (10). -
Página 10: Funcionamiento Del Monitor
7. Funcionamiento del monitor BOTONES FUNCIONALES: Presione hacia abajo para seleccionar funciones. Si se mantiene presionado durante mucho tiempo, el botón MODE se volverá completamente 0. Para establecer los valores de pulso de distancia de tiempo y calorías cuando no está en modo de escaneo. -
Página 11: Especificaciones
computadora ESPECIFICACIONES Auto escáner Cada 5 segundos Tiempo de ejecución 00:00-99: 59 Velocidad actual 0.0-999.9 (ML)KM FUNCIÓN Distancia de viaje 0.00-9999 (ML)KM Distancia total (ODO) 0.0-9999 (ML)KM Calorías 0.0-9999 Kcal La frecuencia del pulso 40-240BPM Tipo de Batería Tamaño de 2 piezas - AAA o UM - 4 Temperatura de funcionamiento 0°C~+40°C Temperatura de almacenamiento... - Página 12 INDEX 1. Precautions 2. Parts diagram 3. Parts list 4. Components 5. Assembly instructions 6. Adjustment and folding 7. Operation of the monitor 8. Care and maintenance 9. Recommendations - warm up and cool down...
-
Página 13: Precautions
1. Precautions To reduce the risk of serious injury, read the entire manual before assembling or operating the folding magne- tic exercise bike. In particular, observe the following safety precautions. Assembly Check that you have all the components and tools listed on pages 3 and 4, bearing in mind that, for ease of assembly, some components are pre-assembled. -
Página 14: Parts Diagram
2. Parts diagram... -
Página 15: Parts List
3. Parts list Name Nº Name Nº Accesory image Accesory image Adjustable rear Main support tube Screw Front down tube (M8x45) Rear Rear down tube handlebars Screw Screw (M8x62) (M8x35) Curve washer Backrest (M8) Screw Nut (M8x62) (M8x40) Pedal Handlebar Spring washer Pedal (M8) -
Página 16: Components
4. Components Note: Some of the smaller components may be pre-installed on larger components. Main support Handlebar Exercise monitor Front stabiliser Backrest Back stabiliser x2 Pedal x 2 Saddle Saddle support rod Handlebar Adjustable rear tube... -
Página 17: Assembly Instructions
5. Assembly instructions Step 1 Pull the main support (1) out of the housing, unfold it and align the inner adjustment tube (25), then screw it with the ball pin (24). Step 2 Connect the front lower tube (2), the rear lower tube (3) to the main support (1) with the nut (6), the curved washer (5) and the bolt (4). - Página 18 Step 5 Screw the rear handlebar (16) to the backrest bracket (14) with the bolt (17), the curved washer (5). Then screw the pedal (8) and (7) to the crank (28) and (29) respectively. Note: The pedal (7) must be locked clockwise and the pedal (8) must be locked counter- clockwise.
-
Página 19: Adjustment And Folding
6. Adjustment / folding Storage position Loosen the bike angle adjustment knob (10) and pull outwards, at the same time adjust the front bracket to your preferred position. Then loosen and lock the bike angle adjust- ment knob (10). There are 3 positions for training and 1 posi- tion for storage. -
Página 20: Operation Of The Monitor
7. Operation of the monitor FUNCTIONAL BUTTONS: Press down to select functions. If held down for a long time, the MODE button will turn completely 0. To set the time distance and calories pulse values when not in scanning mode. Press down to reset the time, distance and calories. -
Página 21: Care And Maintenance
