Pestaña Defectos
La pestaña DEFECTOS muestra el número y el tamaño de los Defectos y Rayas
en el núcleo de la fibra y alrededor de él. Las rayas y los defectos de las zonas
que fallan aparecen en rojo. Consulte la tabla 11.
Puede deslizar el dedo por la pantalla para desplazarse por los extremos.

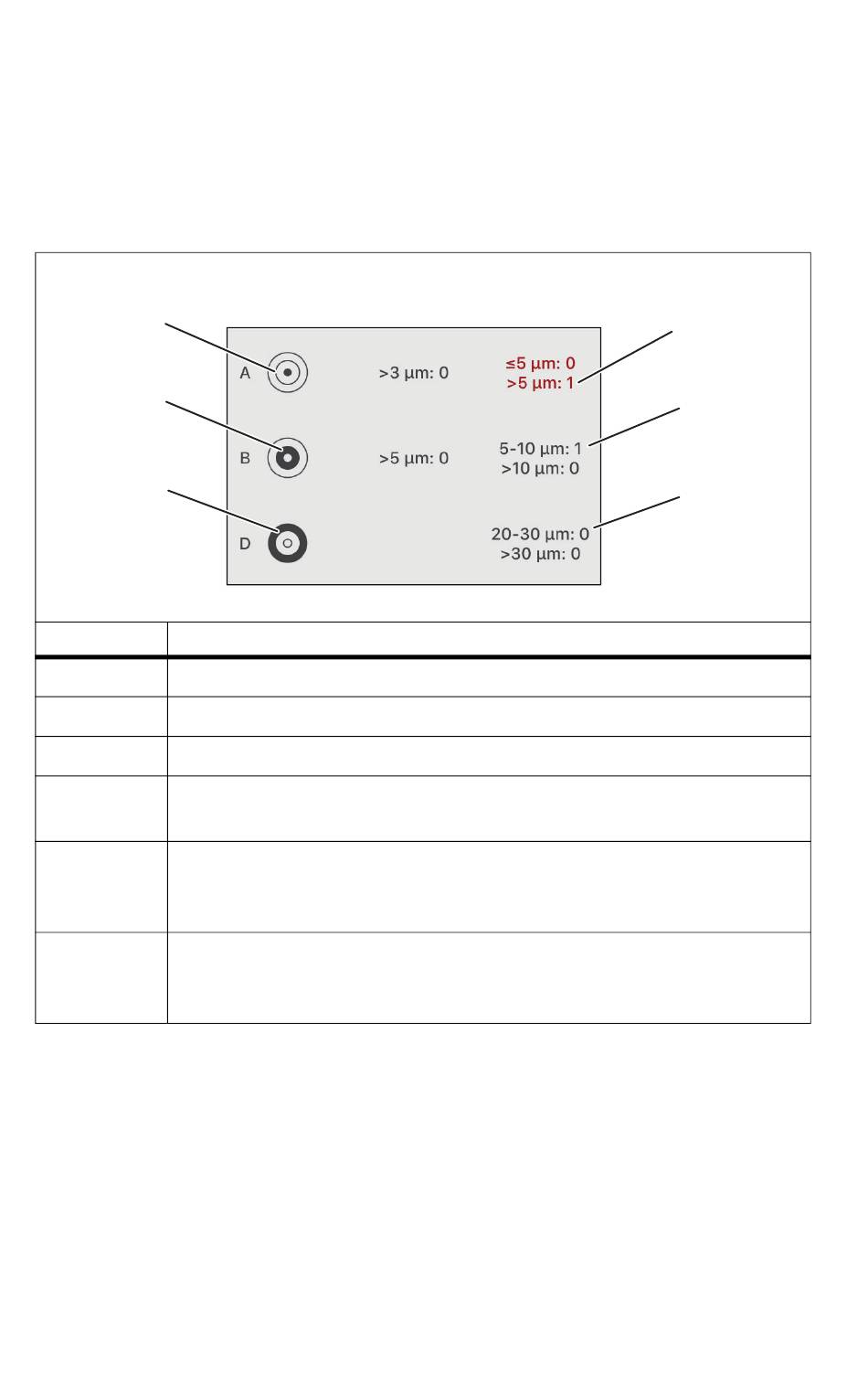

Tabla 11. Pestaña Defectos (se muestra una fibra individual)
A
B
C
Elemento
La zona A muestra los defectos en el núcleo.
La zona B muestra los defectos en el revestimiento.
La zona D muestra los defectos en la zona de contacto.
No hay arañazos en las zonas mayores que el tamaño o número
D
permitido.
Este defecto aparece en color verde porque el límite permite un
E
número mayor de defectos de este tamaño o menor en esta
zona.
Este defecto aparece en color rojo porque hay un número de
F
defectos de este tamaño mayor que el límite permitido en esta
zona.
20
Descripción
F
E
D
