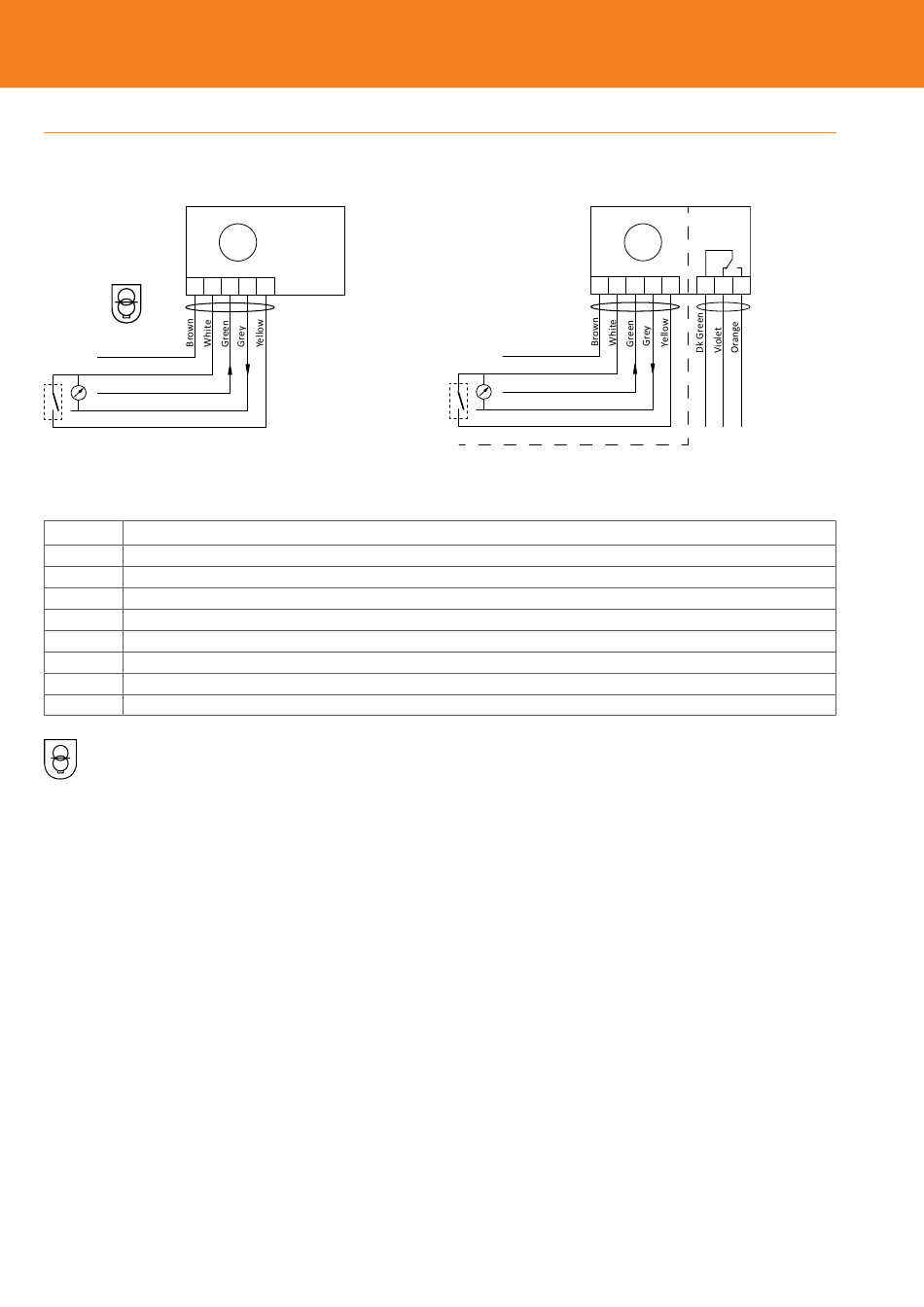

Esquema eléctrico
TA-Slider 160 Fail-safe I/O
L24 M
24 VAC/VDC
0 VAC/VDC
0(2)..10 VDC
0(2)..10 VDC
Terminal Descripción
L24 Alimentación eléctrica 24 VAC/VDC
M Neutro para alimentación eléctrica 24 VAC/VDC y señales
Y Señal de entrada para control proporcional 0(2)-10 VDC, 47 kΩ
V
X Señal de salida 0(2)-10 VDC, máx. 8 mA o mín. resistencia a la carga 1,25 kΩ
V
B Conexión para contacto libre de potencial (por ejemplo, detección de ventana abierta), máx. 100 Ω, máx. 10 m cable o apantallado
COM R24: Contactos de relé comunes, máx. 1A a 30 VAC/VDC en carga resistiva.
NC Contacto normalmente cerrado para relé
NO Contacto normalmente abierto para relé
24 VAC/VDC funcionando sólo con transformador de seguridad de acuerdo con EN 61558-2-6.
6
M
Y X
B
v v
TA-Slider 160 Fail-safe R24
L24 M
24 VAC/VDC
0 VAC/VDC
0(2)..10 VDC
0(2)..10 VDC
M
Y X
B
COM NC NO
v v
