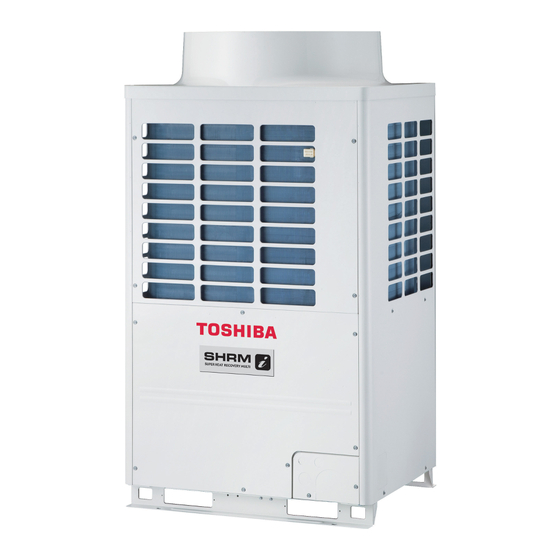

ACONDICIONADOR DE AIRE (TIPO MULTI)
Manual de instalación
Unidad exterior
Para uso comercial
Nombre del modelo:
MMY-MAP0804FT8-E
MMY-MAP1004FT8-E
MMY-MAP1204FT8-E
MMY-MAP1404FT8-E
MMY-MAP0804FT8Z-E
MMY-MAP1004FT8Z-E
MMY-MAP1204FT8Z-E
MMY-MAP1404FT8Z-E
MMY-MAP0804FT8ZG-E
MMY-MAP1004FT8ZG-E
MMY-MAP1204FT8ZG-E
MMY-MAP1404FT8ZG-E
Español
Publicidad
Tabla de contenido
Manuales relacionados para Toshiba MMY-MAP0804FT8-E
Resumen de contenidos para Toshiba MMY-MAP0804FT8-E
- Página 1 ACONDICIONADOR DE AIRE (TIPO MULTI) Manual de instalación Unidad exterior Para uso comercial Nombre del modelo: MMY-MAP0804FT8-E MMY-MAP1004FT8-E MMY-MAP1204FT8-E MMY-MAP1404FT8-E MMY-MAP0804FT8Z-E MMY-MAP1004FT8Z-E MMY-MAP1204FT8Z-E MMY-MAP1404FT8Z-E MMY-MAP0804FT8ZG-E MMY-MAP1004FT8ZG-E MMY-MAP1204FT8ZG-E MMY-MAP1404FT8ZG-E Español...
-
Página 2: Tabla De Contenido
– 1 – Translated instruction ADOPCIÓN DEL NUEVO REFRIGERANTE Este aparato de aire acondicionado utiliza refrigerante R410A respetuoso con el medio ambiente. Contenido 1 Precauciones de seguridad..........3 2 Accesorios . -
Página 3: Indicaciones De Advertencia En La Unidad De Aire Acondicionado
Toshiba Carrier Corporation, o, de otro modo, habrá sido instruida en dichas tareas por otra u otras personas que hayan recibido formación en la materia y que por tanto posean amplios conocimientos relativos a dichas operaciones. -
Página 4: Precauciones De Seguridad
• Apriete la tuerca abocinada con una llave de ajuste dinamométrica como se indica. Un apriete excesivo de tuerca • Si utiliza productos que se venden por separado, asegúrese de utilizar sólo productos especificados por Toshiba. El uso abocinada puede causar grietas en la misma después de pasar mucho tiempo, lo que podría causar fugas de refrigerante. - Página 5 Prueba de funcionamiento • Antes de utilizar el aparato de aire acondicionado después de completar el trabajo de instalación, verifique que la cubierta de la caja de control eléctrico de la unidad interior y del panel de servicio de la unidad exterior esté cerrada, y ponga el disyuntor en la posición ON.
-
Página 6: Accesorios
– 5 – Accesorios Instalación del acondicionador de aire con nuevo refrigerante Cant. Nombre de la pieza Diseño Función MAP080 MAP100 MAP120 MAP140 Este acondicionador de aire adopta un nuevo tipo de refrigerante HFC (R410A) que no perjudica la capa de ozono. -
Página 7: Selección Del Lugar De Instalación
▼ Combinación de unidades exteriores Selección del lugar de instalación Combinación de unidades exteriores MMY- Nombre de modelo de unidad CV equivalente Previa aprobación del cliente, instale el acondicionador de aire en un lugar que se ajuste a las condiciones exterior MMY- Unidad 1 Unidad 2... -
Página 8: Transporte De La Unidad Exterior
– 7 – Centro de gravedad y peso Transporte de la unidad exterior PRECAUCIÓN ◆ Centro de gravedad de una unidad exterior Manipule la unidad exterior con cuidado, teniendo presente lo siguiente. • Cuando utilice un elevador de horquilla u otra máquina para carga y descarga en el transporte, inserte las horquillas en los orificios rectangulares para manipulación, como se muestra a continuación. -
Página 9: Instalación De La Unidad Exterior
Instalación de la unidad exterior • Las posiciones de los pernos de anclaje son las siguientes: 310 o 310 o Orificio continuo más más ADVERTENCIA (orificio largo 15 x 20) • Asegúrese de instalar la unidad en un lugar con capacidad suficiente para soportar su peso. Si no es suficientemente resistente, la unidad puede caer y producir lesiones. -
Página 10: Incorrecto
– 9 – 5. Tenga cuidado con el arreglo de conexión de la unidad principal y las secundarias. Instale las unidades Tubos de gas de succión exteriores en orden de capacidad a partir de la de mayor capacidad. (A (Unidad principal) ≥ B ≥ C) <Instalación de orientación inversa de la junta de gas de succión>... -
Página 11: Tubería Del Refrigerante
Tubería del refrigerante REQUISITOS • En los trabajos de soldadura con cobre de los tubos de refrigerante, asegúrese de utilizar gas nitrógeno para evitar la oxidación en el interior de los tubos; de lo contrario el ciclo de refrigeración podría obstruirse debido a ADVERTENCIA los residuos de la oxidación. -
Página 12: Tamaño De Acoplamiento Del Tubo Soldado
– 11 – Margen de proyección del tubo de cobre con herramientas abocinadas: A (Unidad: mm) MMY- Salida hacia delante Salida hacia abajo Tubo de gas Corte el tubo en forma de L, y Tubo de gas Corte el tubo en forma de L, y Diámetro exterior del tubo de cobre -0,4 del lado de... - Página 13 Elección del tamaño de los tubos NOTA ◆ Código de capacidad de las unidades interior y exterior En comparación con el código de capacidad de la unidad exterior, el valor total de códigos de capacidad de las unidades interiores que pueden conectarse difiere de acuerdo a la diferencia de altura entre las unidades interiores. Elección del material de los tubos •...
-
Página 14: Elección Del Tamaño De Los Tubos
– 13 – Elección del tamaño de los tubos N.º Título Pieza utilizada Elección del tamaño de los tubos Observaciones N.º Título Pieza utilizada Elección del tamaño de los tubos Observaciones Clasificación Equivalente a Lado de Lado de Longitud de tubería de capacidad líquido Lado del tubo... -
Página 15: Precauciones De Instalación
Longitud permitida de los tubos de refrigerante y diferencia de ◆ Restricción del sistema altura permitida entre las unidades Combinación de unidades exteriores Hasta 3 unidades Capacidad total de las unidades exteriores Hasta 42 HP Conexión de unidades interiores Hasta 48 unidades Unidad principal Unidad secundaria... -
Página 16: Longitud Y Diferencia De Altura Permitidas Para La Tubería De Refrigerante
– 15 – ◆ Longitud y diferencia de altura permitidas para la tubería de refrigerante Prueba de hermeticidad Una vez concluido el tendido de la tubería de refrigerante realice la prueba de hermeticidad. Valor Elemento Tubos Para una prueba de hermeticidad, conecte un recipiente de gas nitrógeno como se muestra en la figura siguiente y aplique presión. permitido •... -
Página 17: Secado Al Vacío
Secado al vacío Cómo añadir refrigerante • Asegúrese de utilizar una bomba de vacío con función de prevención de contracorriente para que el aceite de Después de terminar de purgar el aire, cambie la bomba de vacío por un recipiente de refrigerante y comience la carga adicional de refrigerante. -
Página 18: Apertura Completa De La Válvula
– 17 – Apertura completa de la válvula Tabla 2 Nombre de Combinación de unidad exterior Abra completamente las válvulas de la unidad exterior. Corrección de Equivalente modelo de unidad MMY- refrigerante exterior (kg) MAP080 MAP120 Unidad 1 Unidad 2 Unidad 3 MMY- MAP100... -
Página 19: Etiqueta De F-Gas
Etiqueta de F-GAS Aislamiento térmico para el tubo Este producto contiene gases fluorados de efecto invernadero cubiertos por el Protocolo de Kioto. • Aplique separadamente aislante térmico al tubo en los lados de líquido, de gas y de medición. •... -
Página 20: Cableado Eléctrico
– 19 – ◆ Selección del cableado de alimentación Cableado eléctrico Modelo estándar ADVERTENCIA MCA: Amperios de circuitos mínimos MOCP: Protección contra sobreintensidad máxima (amp) La instalación del aparato debe realizarse en conformidad con las normas nacionales de cableado. Margen de tensión Fuente de alimentación Nombre de modelo La falta de capacidad de un circuito eléctrico o una instalación incorrecta pueden provocar una descarga eléctrica o un... -
Página 21: Especificaciones Del Cableado De Comunicación
Especificaciones del cableado de comunicación Asegúrese de observar las normas de las siguientes tablas acerca del tamaño y longitud del cableado de comunicación. Control remoto central ◆ Diseño del cableado de comunicación Sistema súper modular múltiple Tabla 1 Resumen del cableado de comunicación Unidad exterior Unidad Unidad... -
Página 22: Control En Grupo Mediante Un Control Remoto
– 21 – ◆ Control en grupo mediante un control remoto Control en grupo de múltiples unidades interiores (8 unidades) mediante un único interruptor de control remoto Unidad interior Bloque de terminales de la fuente de alimentación Nº 1 Nº 2 Nº... -
Página 23: Regulación De La Corriente Armónica
Regulación de la corriente armónica Tamaño de tornillos y par de apriete Par de apriete Tamaño de tornillo (N•m) Este equipo es compatible con IEC 61000-3-12 siempre que la potencia de cortocircuito Ssc sea superior o igual a Ssc (*1) en el punto de interconexión entre la instalación eléctrica del usuario y la red pública. -
Página 24: Configuración De Direcciones
– 23 – ◆ Procedimiento de configuración de direcciones 1 Configuración de direcciones Encienda primero las unidades interiores, después, las unidades exteriores. En esta unidad, es necesario configurar las direcciones de las unidades interiores antes del funcionamiento. Configure las direcciones mediante los siguientes pasos. Aproximadamente un minuto después de encenderlas, confirme si la pantalla de 7 segmentos en el panel de circuitos impresos de la interfaz de la unidad exterior principal indica U. - Página 25 ◆ Procedimiento de configuración de direcciones 2 SW13 SW14 Dirección de línea (sistema) Configure una dirección de sistema para cada sistema mediante SW 13 y 14 en el panel de ✕ ✕ ✕ – – – circuitos impresos de la interfaz en la unidad exterior principal de cada sistema. ...
-
Página 26: Configuración De Interruptores (Ejemplo De Configuración Cuando Se Controlan Centralmente 2 O Más Líneas De Refrigeración) Unidades Exteriores (Configuración Manual)
– 25 – Conecte los conectores de relé entre los terminales [U1, U2] y [U3, U4] de la unidad exterior Configuración de interruptores (ejemplo de configuración cuando se controlan principal de cada línea de refrigeración. centralmente 2 o más líneas de refrigeración) Unidades exteriores (configuración manual) *Los elementos en negrita deben configurarse manualmente. -
Página 27: Configuración Manual De Direcciones Mediante El Control Remoto
<Dirección de línea (sistema)> NOTA PRECAUCIÓN Pulse los botones TEMP. 1. No utilice números de dirección 29 o 30 cuando Conexión del conector de relé repetidamente para configurar CODE No. a configure direcciones de sistema mediante el Nunca conecte los conectores de relé entre los terminales [U1, U2] y [U3, U4] de la unidad exterior principal antes de control remoto. -
Página 28: Confirmación De Los Números Y Posiciones De Las Unidades Interiores
– 27 – Con el control remoto, ▼ Para comprobar todas las direcciones de las Para encontrar la posición de una unidad • Para seleccionar otra dirección de sistema unidades interiores mediante un control interior a partir de su dirección confirme las direcciones de Pulse el botón CL para volver al paso... - Página 29 Restablecimiento de la ▼ Para cambiar todas las direcciones de las Pulse los botones TEMP. unidades interiores mediante un control repetidamente para seleccionar dirección remoto con cable indistinto. CODE No. CODE No. (El método está disponible cuando ya se han (Restablecimiento al valor DATA SETTING...
-
Página 30: Ejemplo De Conexión Incorrecta
– 29 – Configuración cuando se Unidad FS Tubería conecten múltiples unidades Control remoto central interiores a una unidad FS (selectora de caudal) Unidad interior Cableado de Unidad Unidad Unidad Unidad Unidad control entre principal secundaria principal secundaria principal las unidades interior y ◆... -
Página 31: Cómo Configurar La Unidad Interior De Sólo Frío
Cómo configurar la unidad interior de sólo Una vez haya finalizado la configuración, TEST pulse el botón frío (La configuración se guarda.) TEST Pulse el botón para eliminar las indicaciones en pantalla y volver al estado de parada normal. Al definir una unidad interior específica como unidad En un control de grupo, el primer número de TEST (Después de pulsar el botón... -
Página 32: Prueba De Funcionamiento
– 31 – ◆ Cuando se realiza una prueba de Prueba de funcionamiento NOTA funcionamiento mediante el panel • El modo de funcionamiento es el configurado en el de circuitos impresos de la control remoto de la unidad interior objetivo. ... -
Página 33: Final De La Operación
Resolución de problemas <Prueba de corrección> ▼ Comienzo de la operación Además de CODE No. en el control remoto de la unidad interior, puede diagnosticar el tipo de fallo de una unidad exterior Ajuste los interruptores giratorios del panel de circuitos impresos de la interfaz de la unidad comprobando la pantalla de 7 segmentos del panel de circuitos impresos de la interfaz. - Página 34 – 33 – Código de comprobación Código de comprobación Indicación en la pantalla de 7 segmentos de la unidad exterior Nombre del código de comprobación Indicación en la pantalla de 7 segmentos de la unidad exterior Nombre del código de comprobación Código auxiliar Código auxiliar 01: Compresor 1...
-
Página 35: Tarjeta De La Máquina Y Libro De Registro
Tarjeta de la máquina y libro de registro Tarjeta de la máquina Después de la prueba de funcionamiento, complete los campos de la tarjeta de la máquina y péguela firmemente en un lugar accesible del producto antes de la entrega al cliente. En la tarjeta describa los siguientes elementos: nombre, dirección y número telefónico del instalador, su departamento de servicio, el departamento de servicio de la parte involucrada y direcciones y números telefónicos del departamento de bomberos, policía, hospitales y centros de quemados;... -
Página 36: Advertencias Sobre Fuga De Refrigerante
– 35 – Advertencias sobre fuga de refrigerante Importante Comprobación del límite de concentración El ambiente donde se instale el acondicionador de aire necesita un diseño para que, en caso de una fuga 2) Cuando exista una abertura efectiva con el ambiente adyacente para ventilar el gas refrigerante fugado de gas refrigerante, su concentración no exceda un límite establecido. - Página 37 EH99889397...
