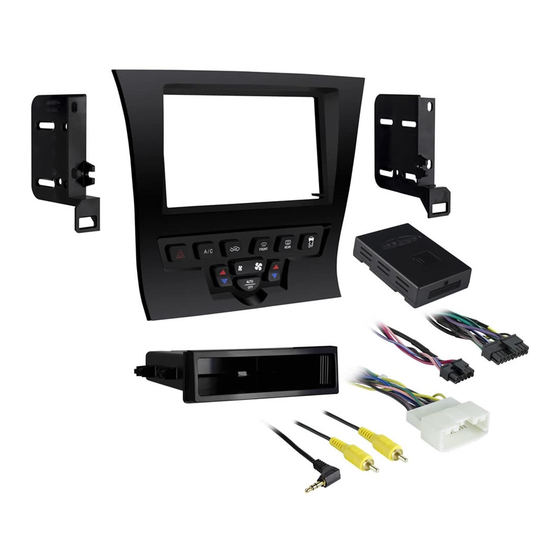

KIT COMPONENTS
• A) Radio trim panel with climate controls • B) Radio brackets • C) Lower support bracket • D) Pocket • E) (2) Metal panel clips
• F) (2) Plastic panel clips • G) (2) #8 x 3/8" Phillips pan-head screws • H) (2) #8 x 1/2" Phillips countersunk flat-head screws
• Climate extension cable (not shown) • Axxess interface and wiring harness (not shown)
A
B
The World's best kits.
®
Chrysler 300 2011-2014
KIT FEATURES
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Integrated buttons and included interface for climate functions
• Painted matte black (99-6525B) or high gloss black (99-6525HG)
C
D
MetraOnline.com
E
F
G
H
© COPYRIGHT 2017 METRA ELECTRONICS CORPORATION
99-6525
I N S TA L L AT I O N I N S T R U C T I O N S
TABLE OF CONTENTS
Dash Disassembly . .................................................2
Kit Assembly
– ISO DIN radio provision with pocket . ................3
– ISO DDIN radio provision . ...................................4
Axxess interface installation . ............................ 5-8
WIRING & ANTENNA CONNECTIONS
Wiring Harness: Included
Antenna Adapter: 40-EU10 (sold separately)
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• T-30 Torx driver
CAUTION!
All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
REV. 9/12/17 INST99-6525
