Paneles de Patcheo y Empalme

1.
Al llevar la fibra a un panel de patcheo y empalme y
necesitando almacenar la fibra restante, debe utilizar ensam-

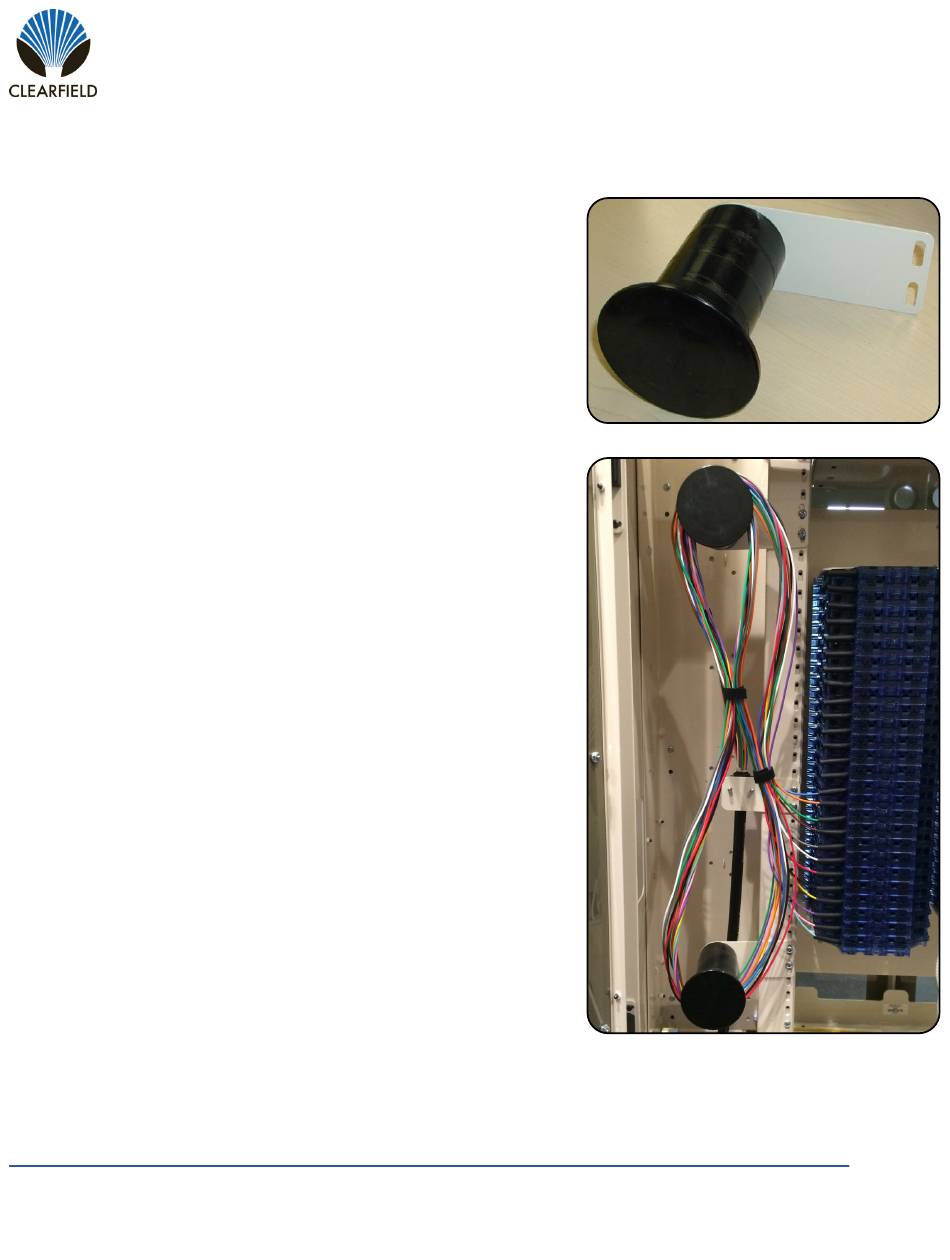

blajes de protección del radio de curvatura (número de pieza
010600) en pares. Este número de pieza se solicita y se envía
por separado del kit de bastidor o de los paneles.
2.
Aquí se muestra almacenamiento de tubo de protección junto con
un ensamblaje de protección del radio de curvatura.
Nota: Mediante las abrazaderas de cable, los cables se pueden
asegurar a cada lado de los soportes de montaje del cable.
3.
Una vez que haya almacenado la fibra restante deseada (incluyen-
do 1m [3'] adicionales de fibra para empalmar), retire los casetes
del panel.
4.
Lleve la fibra a través de la parte frontal del bastidor y proceda a
empalmar los cassettes.
5.
Vuelva a guardar la fibra restante y monte los cassettes en el
panel.
Nota: Consulte el Manual de Instalación del Casetes Clearview Blue para obtener instrucciones de empalme. Se puede ver
en la sección Manual de instalación, en la pestaña Recursos, del sitio web de Clearfield. Enlace aquí:
https://www.seeclearfield.com/assets/documents/installation-manuals/clearview-blue-cassette-install-manual.pdf.
