4.
Coloque la placa antivibratoria en su posición sobre los orificios pretaladrados y alinee según sea necesario. Levante
el bastidor sobre la placa antivibratoria y alinee con los orificios.
5.
Asegúrese de que el escudo del anclaje no esté expandido. Coloque el extremo del anclaje en el orificio pretaladrado.
Repita el proceso para los otros orificios perforados. Asegúrese de que el anclaje esté completamente asentado en el
concreto.
6.
Alinee los bordes de la arandela cuadrada de 51mm (2") en paralelo con las ranuras de la base del bastidor para
obtener el máximo solapamiento de material. Una vez alineado, toque cada conjunto de anclaje/arandela hasta que
esté firmemente asentado en el orificio contra la arandela cuadrada de 51mm (2").
7.
Apriete cada anclaje con una carraca con llave de cubo o una llave de boca cerrada; no use una llave de boca abierta
(que podría resbalar fácilmente y causar lesiones). Antes del apriete final, asegúrese de que el bastidor esté alineado
correctamente (en la hilera y con cualquier bastidor adyacente). Apriete cada anclaje a 60 ft-lbs.
Nota: Cuando se utiliza el anclaje de tipo "snap-off", no se requiere una llave de torsión. La tapa de torsión del ancla
(roja) se desprende a un valor de par predeterminado (aproximadamente 60 ft-lbs.), dejando un sello verde en la
cabeza del perno, lo que indica un apriete adecuado.

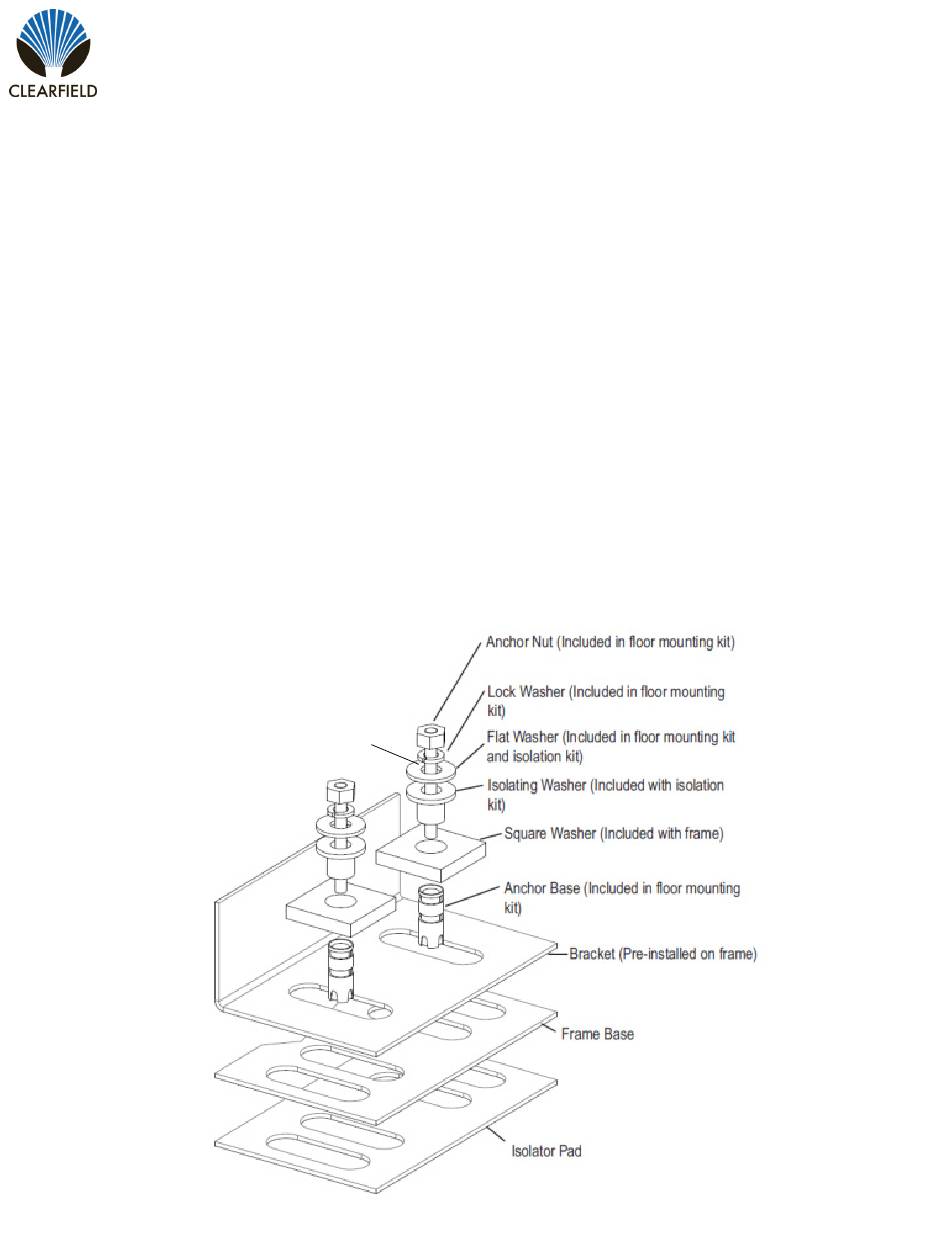

8.
La configuración de anclaje debería parecer a esto:
Linea Directa: 763.476.6866 • Nacional: 800.422.2537 • www.SeeClearfield.com • techsupport@clfd.net
Bastidor FxDS de FieldSmart®
Threaded Rod
Manual 012010 REV H - Julio 2018
Manual de Instalación
Nota: Las arandelas
cuadradas se em-
paquetarán en base
de los bastidores.
7
