MANUAL DE INSTRUCCIONES
Muchas gracias por adquirir el ZOOM
Por favor lea cuidadosamente este manual para aprender todas las funciones del
y poderlo usar al completo durante mucho tiempo.
Conserve este manual en un lugar seguro para usarlo como referencia cuando sea necesario.
Precauciones de seguridad y uso .................. 2
Introducción ................................................... 3
Términos utilizados en este manual ............... 3
Nombres de las partes .................................. 4
Puesta en marcha .......................................... 6
Ajuste de los efectos ..................................... 8
Selección de patches ................................... 12
Almacenamiento de patches ....................... 14
Cambio de diversos ajustes ......................... 20
Uso del afinador ........................................... 26
Queda prohibida la copia o reproducción de este documento, tanto completa como parcial, sin el correspondiente permiso.
/
.
Índice
Uso de los ritmos ........................................ 28
Uso del Looper (generador de bucles) ......... 30
Uso de las funciones de interface de audio ....... 36
Ajuste del pedal de expresión ..................... 37
Actualización del firmware ........................... 38
Restauración del
de fábrica. ................................................ 39
Tipos de efectos y parámetros .................... 40
Resolución de problemas ............................ 58
Especificaciones técnicas ............................ 59
Listado de ritmos ......................................... 59
© ZOOM CORPORATION
/
/
a sus valores
Publicidad
Tabla de contenido
Manuales relacionados para Zoom G3
Resumen de contenidos para Zoom G3
-
Página 1: Tabla De Contenido
MANUAL DE INSTRUCCIONES Muchas gracias por adquirir el ZOOM Por favor lea cuidadosamente este manual para aprender todas las funciones del y poderlo usar al completo durante mucho tiempo. Conserve este manual en un lugar seguro para usarlo como referencia cuando sea necesario. -
Página 2: Precauciones De Seguridad Y Uso
Póngase en contacto con el comercio en el que adquirió Evite que cualquier objetos extraño o líquido penetre en la unidad. la unidad o con el servicio técnico ZOOM y facilite la siguiente Entorno información: modelo, número de serie y los síntomas concretos de Evite usarlo a temperaturas extremas. -
Página 3: Introducción
Edit & Share, que es un editor y biblioteca de patches, para grabar copias de patches y cambiar el orden de los efectos. Consulte la página web de ZOOM (http://www.zoom.co.jp/) para más información acerca de ‘Edit & Share’. -

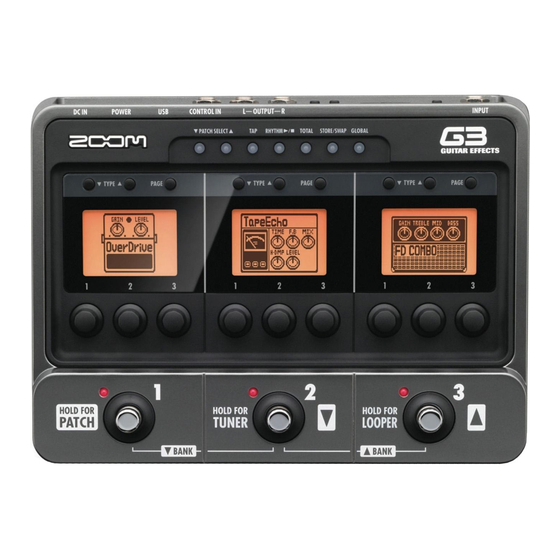

Página 4: Nombres De Las Partes
Nombres de las partes Panel superior Tecla TOTAL Tecla RHYTHM [ Tecla STORE/SWAP Tecla TAP Teclas SCROLL Teclas TYPE Pantalla Toma INPUT Panel trasero Interruptor de pedal Conector BALANCED OUT Auriculares Toma OUTPUT Amplificador Guitarra... - Página 5 Ajústelo a “PRE” (sin pulsar) para que la señal provenga de antes de los efectos. Interruptor GROUND Use este interruptor para conectar o desconectar Adaptador ZOOM (AD-16) la toma BALANCED OUT de la toma de tierra. Conector USB Ajústelo a “LIFT” (pulsado) para separar la ruta de señal de la punta de tierra, o a “CONNECT”...
-
Página 6: Puesta En Marcha
Puesta en marcha Encendido Funcionamiento a pilas Uso con adaptador Inserte las pilas en el compartimento para Conecte el adapt ador AC y ajuste el Parte inferior de la unidad Uso del ajuste eco del interruptor POWER Si no usa el durante un periodo de 25 minutos, pasará... -
Página 7: Información En Pantalla
Información en pantalla Las pantallas iniciales muestran el patch activo Gráfico para el efecto seleccionado Mando virtual AVISO Las pantallas de edición muestran los parámetros que están siendo editados Pestañas de página Nombres de parámetros Valores de parámetros AVISO... -
Página 8: Ajuste De Los Efectos
Ajuste de los efectos Confirme que esté visualizando las pantallas iniciales. Activación y desactivación de efectos NOTA está encendido. pedal está apagado. -
Página 9: Selección De Un Tipo De Efecto
EDIT Selección de un tipo de efecto AVISO sobre los tipos de efectos y parámetros. Ajuste de los parámetros NOTA efectos pueden ser ajustados a duraciones de notas sincronizadas al tempo. SIGUE... -
Página 10: Cambio De Página
Ajuste de los efectos Cambio de página Capacidad de procesamiento de efectos le permite combinar hasta seis efectos como quiera. Sin embargo, si combina tipos de efectos que requieren gran potencia de procesamiento (incluyendo modelos de amplificador) es posible que sobrepase la capacidad de procesamiento. -
Página 11: Desplazamiento Por Los Efectos Visualizados
EDIT Desplazamiento por los efectos visualizados AVISO Puede desplazarse usando los pedales. Izquierda: Pulse a la vez. Derecha: Pulse a la vez. Ejemplo: Si pulsa Aparece esto si hay más efectos en esa dirección Le muestra el número de efectos ocultos en esa dirección Acerca del desplazamiento por los efectos Con el , puede distribuir y usar hasta seis efectos simultáneamente. -
Página 12: Selección De Patches
Selección de patches Confirme que esté visualizando la pantalla inicial. Activación de la selección de patch Número patch Nombre patch Cambio de patch AVISO patches pulsando mientras mantiene... -
Página 13: Patch Select
PATCH SELECT Cambio del banco Pulse a la vez para elegir el siguiente banco inferior. Pulse a la vez para elegir el siguiente banco superior. NOTA Cuando pulse dos pedales a la vez, el sonido podría verse afectado por el pedal que haya pisado ligeramente antes. -
Página 14: Almacenamiento De Patches
Almacenamiento de patches almacenados automáticamente en cuanto después de cambiar los parámetros . Almacenamiento de un patch o sustitución por otro y aparecerán las pantallas siguientes. Destino de patch Patch elegido sustituido/grabado Selección de si quiere almacenar o intercambiar el patch Almacenamiento Intercambio... -
Página 15: Selección De Donde Almacenar O Intercambiar El Nuevo Patch
STORE/SWAP Selección de donde almacenar o intercambiar el nuevo patch Cambio del número de patch de grabación/intercambio Cambia el número de patch Cambio del número de banco de almacenamiento/intercambio NOTA Cuando la función AUTO esté en ON, no podrá elegir c o m o d e s t i n o e l p r e s e t activo en ese momento. -
Página 16: Ajuste De Parámetros Específicos De Patch
Ajuste de parámetros específicos de patch Activación del menú TOTAL NOTA Los ajustes de los parámetros TOTAL son grabados de forma individual en cada patch. CHAIN/ NAME/PATCH Cambio del nombre del patch del efecto de la izquierda. : Gire para desplazar el cursor. : Gire para cambiar el tipo de carácter/símbolo. -
Página 17: Cambio Del Orden De Los Efectos
TOTAL Cambio del orden de los efectos Gire de los efectos central y derecho para cambiar la posición de los efectos. AVISO Ajuste de la función de un pedal de disparo opcional y gire del efecto central. AVISO ajustar el tempo usado por los ritmos, looper y efectos. para elegir una. -
Página 18: Ajuste De La Función De Un Pedal De Expresión
Ajuste de la función de un pedal de expresión Usando el pedal de expresión del o un pedal de expresión externo opcional (ZOOM FP01/FP02) conectado al , podrá controlar el volumen y parámetros de efecto en tiempo real. Selección del parámetro controlado del efecto central y gire del efecto derecho. -
Página 19: Elección Del Rango De Parámetro Que Puede Ajustar El Pedal
TOTAL Elección del rango de parámetro que puede ajustar el pedal del pedal de la derecha para ajustar el valor mínimo del rango. del pedal de la derecha para ajustar el valor máximo del rango. AVISO tipo de ajuste, al pulsar el pedal disminuirá el efecto, mientras que cuando tire del pedal hacia atrás el efecto aumentará. -
Página 20: Cambio De Diversos Ajustes
Cambio de diversos ajustes Activación del menú GLOBAL NOTA parámetros de este menú Global afectan a todos los patches. MASTER/SIG. PATH Ajuste del nivel master NOTA...
