Mostrar datos de forma de onda o datos de traza
4. Pulse Intensidad de nuevo para borrar la
lectura de intensidad de la pantalla.

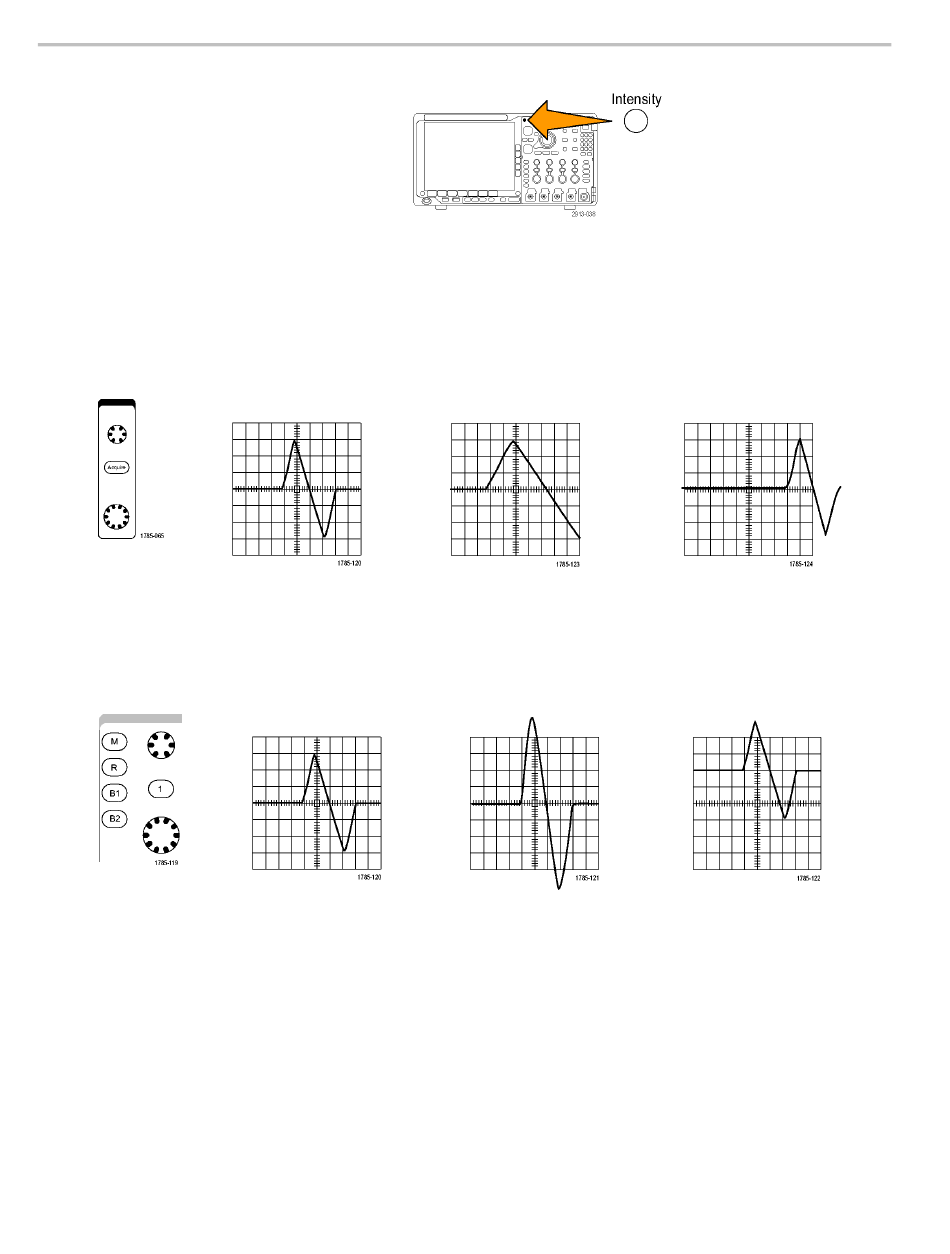

Escalado y posicionamiento de una forma de onda
Use los controles horizontales para ajustar la base de tiempo, el punto del disparo y para examinar las formas de onda
más detalladamente. También puede utilizar los controles de recorrido y ampliación de Wave Inspector para ajustar la
visualización de formas de onda. (Consulte la página 153, Gestión de formas de onda de longitud de registro largo.)
Utilice los controles verticales para seleccionar formas de onda, ajustar la posición y la escala de éstas y establecer
parámetros de entrada. Pulse un botón de menú de canal (1, 2, 3 o 4), tantas veces como sea necesario y los elementos del
menú asociado para seleccionar, agregar o eliminar una forma de onda.
106
Forma de onda original
Forma de onda original
Escalada horizontalmente
Escalada verticalmente
Manual del usuario de los osciloscopios de la serie MDO4000
Posicionada horizontalmente
Posicionada verticalmente
