Analizar datos de forma de onda o traza
Las líneas verticales del cursor en pantalla
miden los parámetros horizontales,
normalmente el tiempo.
Las formas de cuadrado y de círculo en la lectura se asignan a los mandos multiuso cuando los dos cursores vertical y
horizontal están presentes.
Uso de los cursores XY
Si el modo Pantalla XY está activado, las lecturas del cursor aparecerán en la parte derecha de la retícula inferior (XY).
Éstas incluyen las lecturas de relación, producto, polar y rectangular. El osciloscopio mostrará los cursores de forma de
onda de barra vertical en la retícula superior (YT).
Configuración de un histograma
Puede mostrar un histograma vertical (tensión) u horizontal (tiempo). Utilice medidas de histograma para obtener datos de
medidas estadísticas para una sección de una forma de onda a lo largo de un eje. Las fuentes de un histograma pueden
ser cualquiera de los cuatro canales analógicos, una forma de onda matemática y cualquiera de las cuatro formas de
onda de referencia.

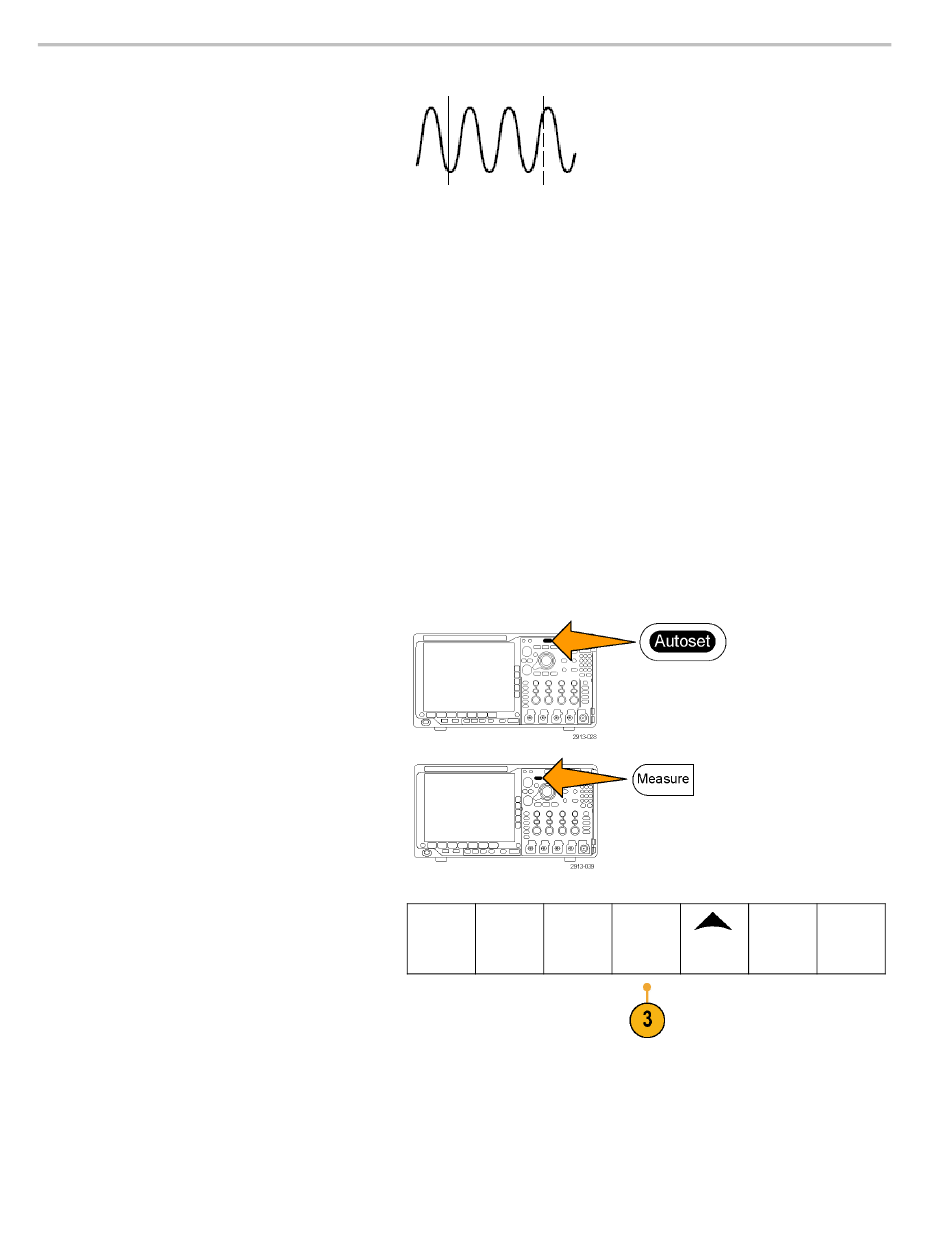

Para mostrar un histograma
1. Configure el osciloscopio para que muestre
la forma de onda en la que medir el
histograma. Use Autoconfigurar, si es
necesario.
2. Pulse Medidas.
3. Pulse el botón de bisel inferior Histograma.
142
Añadir
Eliminar
Indicador.
medida
medida
Manual del usuario de los osciloscopios de la serie MDO4000
His-
tograma
Más
Histogra-
mas
Mover
cursores
a pantalla
