20
21
22
23
14
1
Cavo d'alimentazione
2
Pressacavo
3
Passacavo
4
Vite
5
Tappo carcassa
6
Carcassa motore
7
Vite
8
Statore avvolto
9
Anello OR
10
Supporto cuscinetto inf.
11
Tappo olio
12
Lanterna allogg. Tenute
13
Elica
14
Dado blocca elica
15
Cuscinetto superiore
16
Albero con rotore
17
Chiavetta
18
Anello seeger
19
Cuscinetto inferiore
20
Anello seeger
21
Tenuta meccanica sup.
22
Anello seeger
23
Tenuta meccanica inf.
24
Anello MIM
25
Anello OR
E0 - E1
17
18
19
10
12
13
24
11
Electric power cable
Cable press
Cable gland
Screw
Casing plug
Motor casing
Screw
Stator with winding
O Ring
Lower bearing support
Oil plug
Seal casing cover
Propeller
Nut lock propeller
Upper bearing
Shaft with rotor
Key
Seeger
Lower bearing
Seeger
Upper mechanical seal
Seeger
Lower mechanical seal
Ring MIM
O Ring
25
15
16
24
8
9
Cable èlectrique
Prèsse cable
Passe cable
Vis
Casquette de carcasse
Carcasse du moteur
Vis
Stator avec bobinage
Joint OR
Support de roulement inf.
Bouchon d'huile
Couvercle garniture mec
Hélice
Hélice à écrou
Roulement superior
Arbre avec rotor
Clavette
Anneau d'arrète
Roulement inferior
Anneau d'arrète
Garniture mècanique sup
Anneau d'arrète
Garniture mècanique inf
Joint MIM
Joint OR
- 15 -

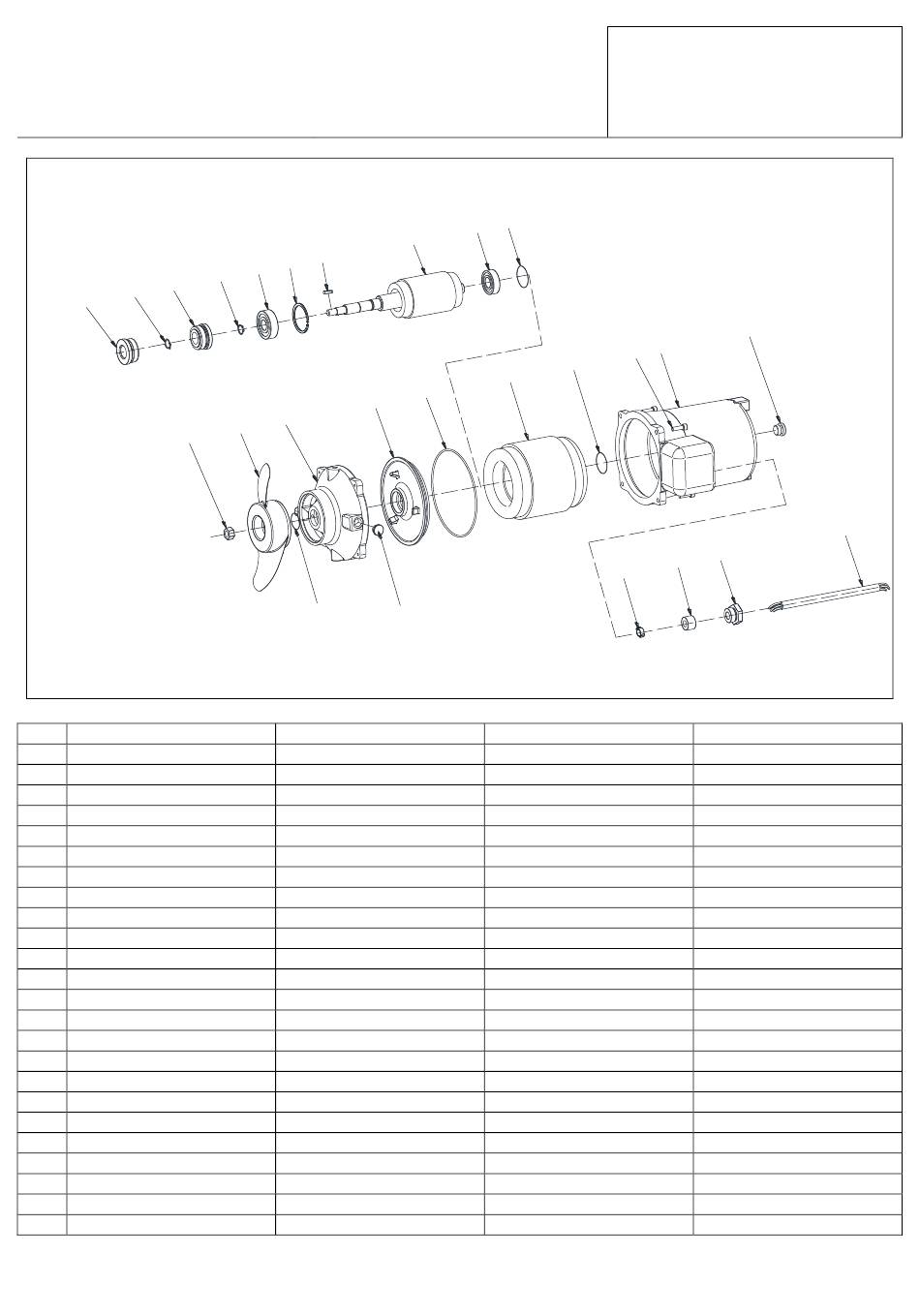

VISTA ESPLOSA
EXPLODED VIEW
VUE EXPLOSÉE
VISTA EXPLOTADA
5
6
7
2
3
4
Cable de alimentación
Prensa de cable
Glándula de cable
Tornillo
Tapa de la carcasa
Carcasa del motor
Tornillo
Estator envuelto
Junta tórica
Soporte de rodamiento inf.
Tapón de aceite
Tapa de la carcasa del sello
Hélice
Tuerca de bloqueo de hélice
Rodamiento superior
Árbol con rotor
Llave
Anillo seeger
Rodamiento inferior
Anillo seeger
Cierre mecánico superior
Anillo seeger
Cierre mecánico inferior
Junta tórica MIM
Junta tórica
1
