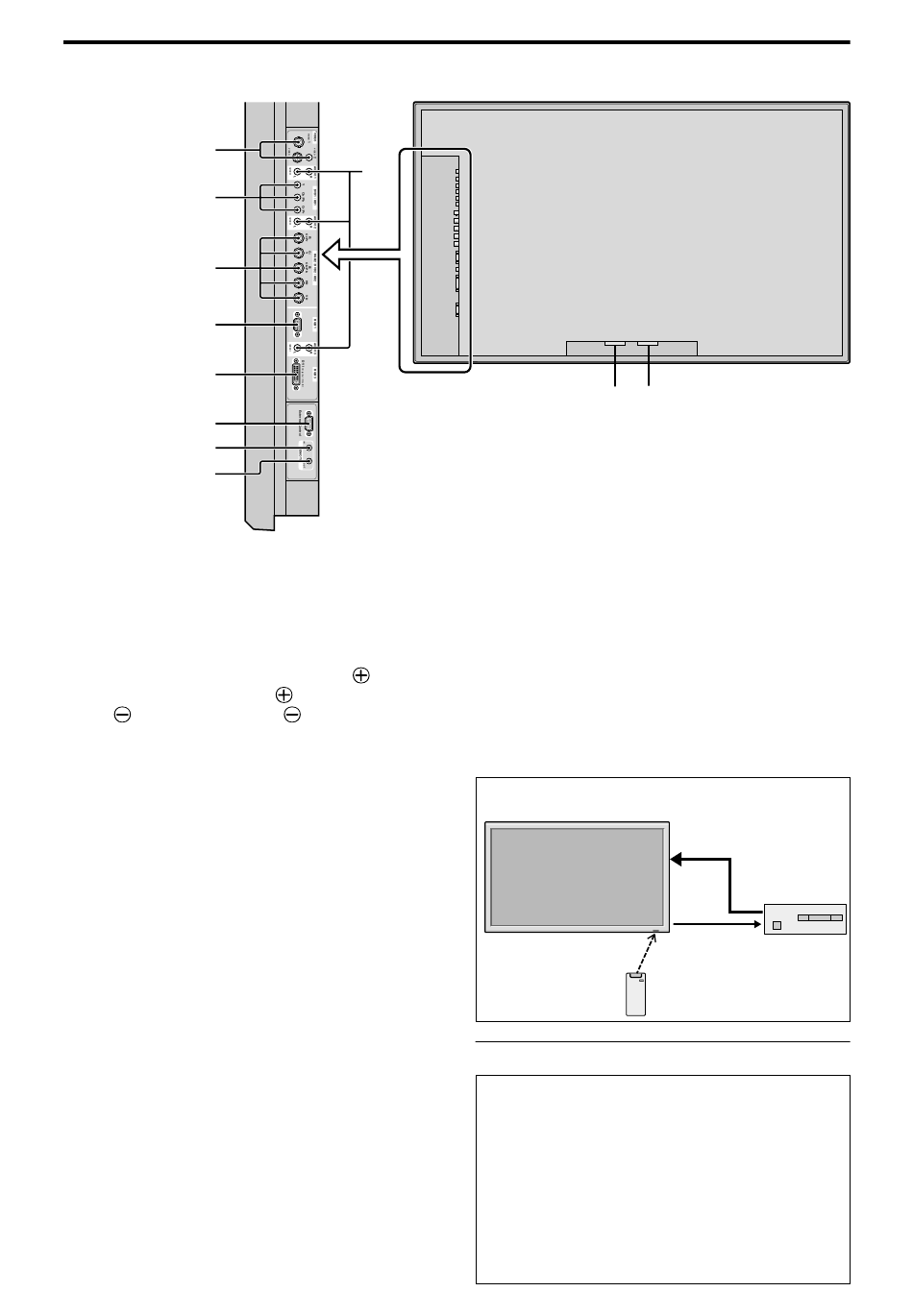

Vista posteriore/ Piastra dei terminali
Modello a 50/61 pollici
C
E
F
G
H
I
J
K
A AC IN
Collegate il cavo di alimentazione in dotazione in
questo punto.
B EXT SPEAKER L e R (USCITA ALTOPARLANTI)
Collegate gli altoparlanti (opzionali) in questo punto.
Assicuratevi di rispettare le corrette polarità. Per entrambi
i canali LEFT e RIGHT collegate il filo
dell'altoparlante al terminale
filo (negativo) al terminale
Fate riferimento al manuale d'uso dell'altoparlante.
C VIDEO1, 2, 3 (BNC, RCA, S-Video)
In questo punto collegate il videoregistratore, un lettore
DVD, una videocamera, ecc.
VIDEO1 può essere utilizzato come ingresso o uscita.
D AUDIO1, AUDIO2, AUDIO3
Questi sono i terminali di ingresso audio.
L'ingresso è selezionabile. Impostate l'immagine video
a cui assegnarli sullo schermo del menù.
E DVD1/ HD1
Collegate DVD, Laser Disc ad alta definizione ecc. In
questo punto.
F RGB2/ DVD2/ HD2
RGB2: Immette il segnale analogico RGB ed
il segnale di sincronizzazione.
DVD2/ HD2: Qui potete collegare DVD, fonti ad alta
definizione, lettori di Laser Disc ecc.
Questo ingresso può essere impostato
per l'uso con una fonte RGB o
componente.
G RGB1 (mini D-Sub 15-pin)
In questo punto collegate il segnale RGB analogico
proveniente dal computer. Questo ingresso può essere
utilizzato come ingresso o uscita.
H RGB3 (DVI 24 pin)
Collegate un segnale digitale (TMDS) da una sorgente
con uscita DVI.
Questo ingresso può essere impostato per l'uso con una
fonte RGB/PC3.
D
(positivo)
EXT SPEAKER ed il
EXT SPEAKER.
It-10
A
B
I
EXTERNAL CONTROL (COMANDO ESTERNO)
Questo terminale viene utilizzato durante l'utilizzo ed
il controllo esterno del monitor (via RS-232C).
J REMOTE IN (DC +5V)
Per ottenere un telecomando a filo, collegate il cavo di
controllo a distanza* alla presa a jack situata sul
telecomando stesso.
K REMOTE OUT (C-MOS DC +5V)
Per ottenere un telecomando a filo, collegate un cavo
di controllo a distanza* alla presa a jack REMOTE IN
dell'altro monitor.
Esempio di collegamento: collegamento di un sintonizzatore TV.
PLASMA DISPLAY
* Il cavo 1/8 stereo mini deve essere acquistato separatamente.
Informazioni
• Per Y/CB/Cr, collegare ai terminali DVD1 o DVD2.
• Per SCART, questa unità consente tre modi di
collegamento:
· SCART1: Collegare R/G/B ai terminali DVD2 e il
sincronizzatore composito al terminale HD.
· SCART2: Collegare R/G/B ai terminali DVD2 e il
sincronizzatore composito al terminale VIDEO1.
· SCART3: Collegare R/G/B + sincronizzatore
composito al terminale RGB1.
VIDEO
IN
VIDEO
OUT
TV Tuner
REMOTE
OUT
REMOTE
IN
TV Tuner
Remote Control
Carrier fHz: 38kHz
