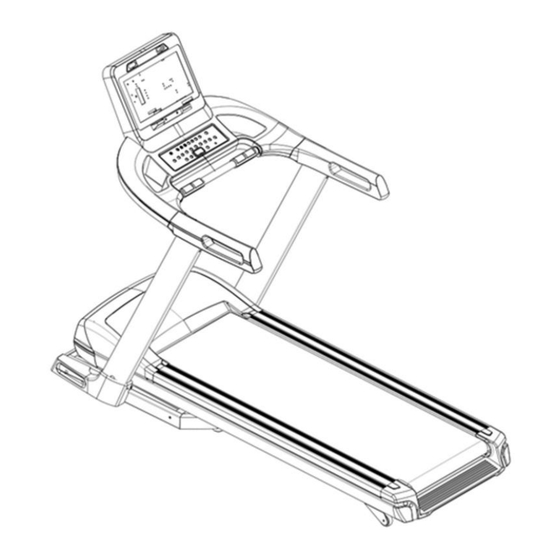

Manuales relacionados para MOOVYOO LYNX KONECT 2.0
Resumen de contenidos para MOOVYOO LYNX KONECT 2.0
- Página 1 Encuentre nuestra gama en Internet y en nuestros distribuidores Fitness Boutique.
- Página 2 Ha elegido un producto MOOVYOO y le agradecemos su confianza. Tanto si eres un principiante como un deportista de alto nivel, MOOVYOOO es tu aliado para mantenerte en forma o desarrollar tu condición física. Nuestros equipos siempre se esfuerzan por diseñar los mejores productos para su uso.
- Página 3 PUESTA EN MARCHA Conecta el cable de alimentación. 2. Coloque el interruptor situado cerca del cable de alimentación en la posición "I". 3. Su pantalla se encenderá. 4. Colóquese en los reposapiés de la cinta de correr. 5. Fije el clip de la llave de seguridad a su prenda. 6.
- Página 4 DESEMBALAJE Y MONTAJE ADVERTENCIA: EXTREME LAS PRECAUCIONES AL MONTAR ESTA CINTA DE CORRER PARA EVITAR LESIONES. SI NO LO HACE, PODRÍA PROVOCAR DAÑOS PERSONALES. NOTA: CADA NÚMERO DE PASO EN ESTAS INSTRUCCIONES DE MONTAJE LE INDICA LO QUE DEBE HACER. LEA ATENTAMENTE TODAS LAS INSTRUCCIONES ANTES DE MONTAR LA CINTA DE CORRER.
-
Página 5: Partes Principales
PARTES PRINCIPALES Cubierta del motor Consola Pantalla Correa del motor Asa (izquierda) Asa (derecha) Cinturón de carreras Tablero de carreras Barandilla lateral Cubierta lateral (G&D) Rodillo delantero Cilindros Rodillo trasero Motor Motor de inclinación Cubierta trasera... -
Página 6: Instrucción De La Cinta De Correr
INSTRUCCIÓN DE LA CINTA DE CORRER Botón táctil Consola Sensor cardíaco Mango Poste vertical Motor Cinturón de carreras Barandilla lateral Cubierta lateral Marco plataforma Cubierta trasera Marco principal... -
Página 7: Datos Técnicos
DATOS TÉCNICOS SEGUIMIENTO: 2 010*920*1 500 mm DIMENSIONES PLIÉ : 1 400*920*1 750 mm 1 520*510 mm SUPERFICIE DE LA BANDA DE RODADURA 1,0 － 22 km/h VELOCIDAD HARDWARE Tornillo Allen C.K.S. M8×15 (8 piezas) Tornillo de cabeza cilíndrica M8×45 (4 piezas) Destornillador Phillips (1 pieza) Llave en T (1 pieza) Tornillo autorroscante Philips C.K.S (ST4*16) 4 piezas... -
Página 8: Instruction De Montage
INSTRUCTION DE MONTAGE Paso 1: Saque la unidad del paquete e instálela en una superficie plana. Conecte el cable de señal entre el bastidor principal y el poste vertical y atornille el poste vertical (derecho) al bastidor principal utilizando los 4 tornillos Allen de cabeza hueca M8*45 y los 4 tornillos Allen C.K.S. Paso 2: Conecte el cable de señal de la consola al cable de señal del poste vertical, atornille la consola al poste vertical utilizando los 4 tornillos C.K.S. - Página 9 Paso 3: Conecte el cable de señal de la consola al cable de señal de la pantalla y atorníllelo con los 4 tornillos Allen de cabeza hueca M8*15. Paso 4: Inserte la cubierta lateral en el poste vertical y apriétela a la plataforma con los 4 tornillos autorroscantes Philips C.K.S ST4*16 y al anillo de sujeción de la base con los 2 tornillos M4*10.
-
Página 10: Instalación De La Cinta De Correr
INSTALACIÓN DE LA CINTA DE CORRER INSTALARSE EN SU CASA Para que el entrenamiento sea agradable, la cinta de correr debe colocarse en un lugar cómodo y conveniente. Esta cinta de correr ha sido diseñada para ocupar el mínimo espacio y encajar en su hogar. - Página 11 SUBIR Y BAJAR DE LA CINTA DE CORRER Tenga cuidado al subir o bajar de la cinta de correr. Agárrate a las asas. Cuando vaya a utilizar la cinta de correr, no se ponga de pie en la plataforma de la cinta. Póngase encima con los pies en las dos barandillas laterales de la plataforma.
- Página 12 Elemento de conexión externo Elemento de conexión interno Pedal Ruedas de plataforma...
- Página 13 ERROR CODE Problema ¿Cómo resolver este problema? 1、Por favor, compruebe si el peso de la carga es superior al valor MAX. 2、 Compruebe si la correa de transmisión necesita añadir Sobrecorriente aceite de silicona, compruebe si la correa de transmisión está eléctrica rota y necesita ser reemplazada por una nueva.
-
Página 14: Emergency Stop
Fallo de control del (tubo Calibration potencia) failure 1、 Compruebe si el cable del vehículo recreativo inclinado Fallo en el ajuste del está bien conectado. Booster 2、Conectar y reajustar. 1、 Compruebe si el cable del monitor está suelto o se cae. 2、... -
Página 15: Vista De La Pendiente
VISTA DE LA PENDIENTE... -
Página 16: Designación
DESIGNACIÓN CANTIDAD Marco principal Marco de la plataforma Marco basculante Clavija de conexión (rueda izquierda) Clavija de conexión (rueda derecha) Elemento de conexión interno Elemento de conexión externo Placa de contacto Poste vertical (derecha) Poste vertical (izquierda) Marco de la consola Marco de la pantalla Anillo de conexión (asa derecha) Anillo de conexión (asa izquierda) - Página 17 C.K.S M8*15 Tornillo Allen Tornillo Allen C.K.S M10*20 Tornillo Allen avellanado M6*30*Φ16 Tornillo roscado Philips C.K.S M5*10 Tornillo roscado Philips C.K.S M5*15 Tornillo roscado Philips C.K.S M4*10 Tornillo autorroscante Philips C.K.S ST4*16 Tornillo autorroscante Philips C.K.S ST4*12 Tornillo autorroscante Philips avellanado ST4*16 Tornillo autorroscante Philips de cabeza plana ST3*10 Tornillo autorroscante Philips avellanado ST3*10 Tornillo autorroscante Philips de cabeza plana ST3*25...
- Página 18 Cable de conexión eléctrica (rojo) L=500 mm Cable de conexión eléctrica (negro) L=500 mm Sensor de velocidad Cambia Fusible (con cable) Guía de cables Motor Motor de inclinación Cable de alimentación Tablero de golpes Banda de carrera Portada Portada Accesorio para la cubierta del motor (izquierda) Accesorio para la cubierta del motor (derecha) Cubierta trasera Accesorio para la cubierta trasera (izquierda)
- Página 19 Cable de conexión eléctrica (rojo) L=300 mm Cable de conexión (tierra) L=150 mm...
- Página 20 MANTENIMIENTO DE LA CINTA DE CORRER El mantenimiento adecuado de la cinta de correr es muy importante para maximizar el rendimiento de la misma. Un mantenimiento inadecuado puede dañar la cinta de correr o acortar su vida útil. Todas las piezas de la cinta de correr deben ser revisadas y apretadas regularmente. Las piezas desgastadas deben ser sustituidas inmediatamente.
-
Página 21: Lubricación
Observe si la banda de carrera está descentrada en el lado derecho o izquierdo de la plataforma. Si está descentrado en el lado izquierdo de la plataforma, con una llave inglesa, gire el perno de ajuste izquierdo un cuarto de vuelta en el sentido de las agujas del reloj y el perno de ajuste derecho un cuarto de vuelta en sentido contrario. - Página 22 Después de cada entrenamiento: Limpia la consola y otras superficies con un paño limpio, suave y húmedo para eliminar los residuos de sudor. Atención: no utilizar productos abrasivos ni disolventes. Para evitar daños en el ordenador, mantenga todos los líquidos alejados de la cinta. No exponga el ordenador a la luz solar directa. ...
-
Página 23: Interfaz Principal
CONSOLA 1. Interfaz principal 2. Los botones 2.1 Botón "START": Cuando la cinta de correr está apagada, pulse el botón START para encender la cinta. Cuando la cinta de correr está en marcha, pulse una vez, la cinta se detendrá y pulse de nuevo, la cinta se reiniciará. - Página 24 3. Inicio La página de inicio incluye: selección del modo de entrenamiento y ajustes del sistema. El área central del modo de entrenamiento contiene 6 modos de entrenamiento diferentes, multimedia y ajustes. 3.1 El modo de entrenamiento incluye 6 modos diferentes: META, INICIO RÁPIDO, PROGRAMAS, HRC, PRUEBA DE APTITUD y PROGRAMA DE USO.
- Página 25 Valor Tipo Función Intervalo Unidad Información defecto Cuando el tiempo de entrada sea inferior a 5, pasará automáticamente a 0 Cuando el tiempo de entrada es mayor que 99, cambiará automáticamente a 99min Si se ajusta a 0, consulte la tabla 3.1.2 TIEMPO En el modelo GOAL, el valor mínimo es 20 min y el máximo es 999 min...
- Página 26 3.2. PROGRAMAS 3.2.1. En este modo, hay 32 modos de entrenamiento disponibles por selección: P1-P32. Al hacer clic en el modo PROGRAM, el icono correspondiente al modo seleccionado se iluminará y aparecerá en la página. El sistema finalizará inmediatamente el entrenamiento si se alcanza la barra objetivo durante el mismo.
- Página 27 3.3. HRC modo 3.3.1 En este modo, puede elegir entre tres modos de entrenamiento, a saber, HRC60% / HRC80% / TARGET HR. Después de seleccionar el modo HRC60% O HRC80%, el modo se presentará con caracteres azules en la pantalla, seleccione el género / edad / peso / tiempo. Una vez seleccionado TARGET HR, se mostrará...
-
Página 28: Fitness Test
e. Cuando no se detecta la señal de ritmo cardíaco después de entrar en el estado WORKOUT, la pantalla mostrará "NO HR DETECTED" y la máquina seguirá funcionando. Si esta situación persiste hasta 30 segundos, el sistema cambiará automáticamente al estado inicial. 3.3.2 FITNESS TEST Seleccione el modo FITNESS TEST, configure el sexo, la edad y el peso, y pulse START para comenzar el entrenamiento. -
Página 29: Función De Ajuste Programa Usuario
3.4. Función de ajuste PROGRAMA USUARIO El modo USER PROGRAM se suma a los ajustes básicos. También puede cambiar el nombre del USUARIO, hasta 5 usuarios para configurar los parámetros de datos y el PERFIL de velocidad e inclinación. Vaya directamente a USER PROGRAM, el usuario por defecto es USER1, los otros cuatro se denominan a su vez USER2 \N - USER3 \N - USER4 \N - USER5, los valores de sus parámetros son los valores por defecto, haga clic en las cabezas pequeñas y en el modo de ajuste correspondiente, pulse Next para entrar en el ajuste de velocidad e inclinación PROFILE. -
Página 30: Modo Media
4. Modo MEDIA 4.1. Ofrece dos métodos para introducir los medios de instalación por defecto. En la ventana principal, haz clic en el icono MEDIA, este sistema es compatible con YouTube / Chrome / Twitter / Facebook / Instagram / Spotify / NETFLIX / MÚSICA / VÍDEO Durante el entrenamiento, en la interfaz de funcionamiento, haga clic en el icono MEDIA... - Página 31 a. Haga clic en el botón , puede cambiar entre las pantallas de funcionamiento del soporte y de la cinta de correr haciendo clic una vez en el , puede abrir o cerrar el funcionamiento de la cinta de correr. b.
-
Página 32: Cuadro Del Preprograma
6. Cuadro del preprograma Program El tiempo establecido / 30 = el tiempo de funcionamiento de cada segmento intervalo 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 tiempo SPD 2 INC 1... - Página 33 INC 3 9 10 9 SPD 2 8 10 10 8 10 10 5 INC 1 SPD 3 5 10 10 7 8 10 8 10 10 10 7 7 10 10 9 INC 1 5 10 10 8 8 10 8 10 10 5 SPD 3 6 10 7 3 10 10 5...
- Página 34 Póngase contacto nuestro departamento servicio: https://www.fitnessboutique.es/support.html 918 344 570...
