B6

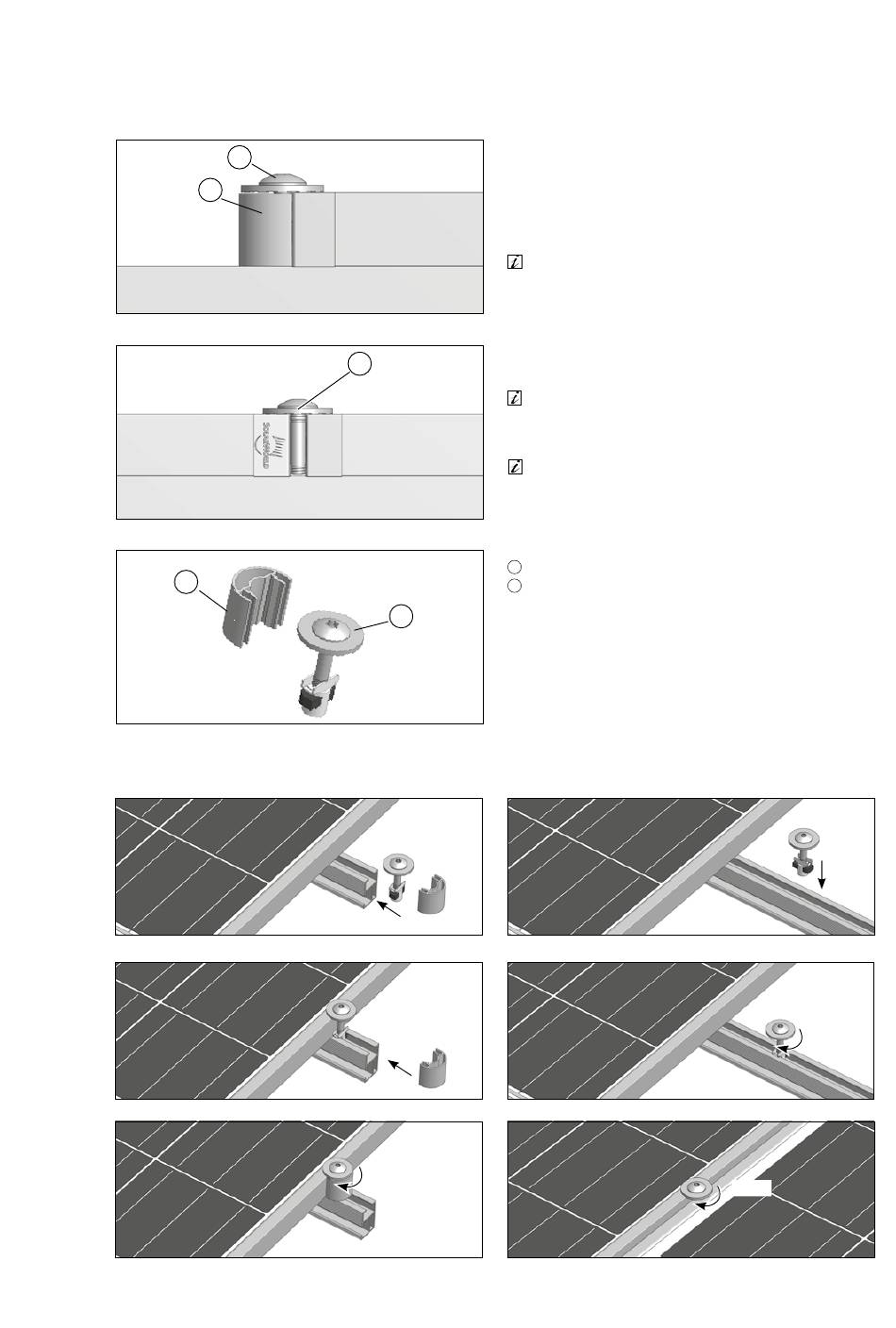

Fig. B6-1 Sujeción de módulos en el borde
Fig. B6-2 Sujeción interior de módulos
Fig. B6-3 Sujeción de módulos
Montaje en el área perimetral
Fig. B6-4 Coloque el sujeción de módulos
Fig. B6-5 Coloque la pieza terminal
Fig. B6-6 Apriete el tornillo
16
Sujeción de módulos
2
1
1
La fijación de los módulos se realiza mediante apriete.
Para asegurar la presión de apriete necesaria, se reco-
mienda usar una llave dinamométrica.
2
1
2
2
Montaje en el área interior
Fig. B6-7 Coloque el sujeción de módulos
Fig. B6-8 Gire el sujeción de módulos
15 Nm
Fig. B6-9 Ponga el segundo módulo y apriete el tornillo
Es posible que los tornillos de acero inoxidable
una vez apretados no puedan volver a aflojarse
sin romperse. Por lo tanto, centre primero bien los
módulos y después apriete los tornillos al par de
apriete indicado.
Anualmente debe comprobarse el par de apriete de
algunos tornillos de manera aleatoria.
Par de apriete M
= 15 Nm
A
Accionamiento de la sujeción de módulo: T40
Pieza terminal
Sujeción de módulos
90°
15 Nm
