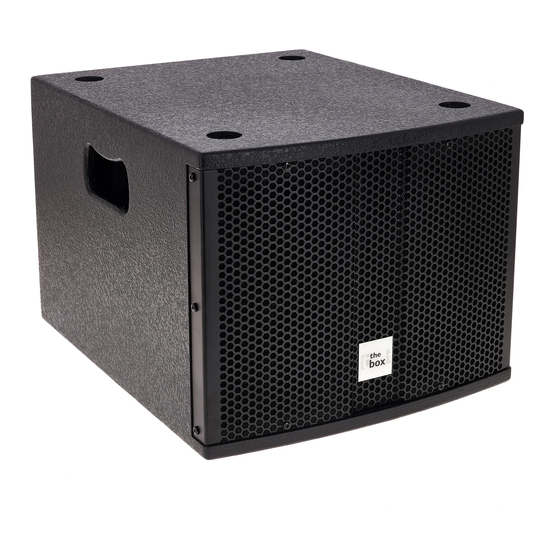

- Página 1 ACHAT 108 SUBA subwoofer activo manual de instrucciones...
- Página 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Alemania Teléfono: +49 (0) 9546 9223-0 Correo electrónico: info@thomann.de Internet: www.thomann.de 17.01.2012...
-
Página 3: Tabla De Contenido
Índice Índice Información general..........................4 Instrucciones de seguridad........................7 Características técnicas........................12 Instalación y puesta en funcionamiento..................13 4.1 Asignación de pins.......................... 14 4.2 Consejos sobre cómo utilizar los altavoces................16 Conexiones y elementos de mando....................18 Datos técnicos............................21 Protección del medio ambiente....................... -
Página 4: Información General
Información general Información general Este manual de instrucciones contiene información importante sobre el funcionamiento seguro del equipo. Lea y siga los avisos de seguridad e instrucciones especificados. Guarde este manual de instrucciones para consultarlo cuando sea necesario. Asegúrese de que todas las personas que usan el equipo tienen acceso a este manual. - Página 5 Información general Palabra de advertencia Significado ¡PELIGRO! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro inminente que, si no se evita, provoca la muerte o lesiones graves. ¡ATENCIÓN! Esta combinación de símbolo y palabra de advertencia indica una situación de peligro potencial que, si no se evita, puede provocar lesiones leves o moderadas.
- Página 6 Información general Señal de advertencia Clase de peligro Peligro en general subwoofer activo...
-
Página 7: Instrucciones De Seguridad
Instrucciones de seguridad Instrucciones de seguridad Uso previsto Este equipo ha sido diseñado para la audiodifusión. Utilice el equipo solamente para el uso previsto descrito en este manual de instrucciones. Cualquier otro uso y el incumplimiento de las condiciones de servicio se consideran usos inadecuados que pueden provocar daños per‐ sonales y materiales. - Página 8 Instrucciones de seguridad Seguridad ¡PELIGRO! Peligros para niños Deseche todos los materiales de embalaje siguiendo las normas y reglamenta‐ ciones aplicables en el país. Mantenga las hojas de plástico y demás materiales fuera del alcance de los niños. ¡Peligro de asfixia! Preste atención a que los niños no arranquen piezas pequeñas del equipo (por ejemplo botones de mando o similares).
- Página 9 Instrucciones de seguridad ¡PELIGRO! Descarga eléctrica por cortocircuito Utilice únicamente cables de corriente de tres hilos y adecuadamente aislados con conector tipo Schuko. No manipule el cable de red ni el conector de alimen‐ tación. ¡Peligro de descarga eléctrica! ¡Peligro de muerte! En caso de duda, con‐ tacte con un electricista cualificado.
- Página 10 Instrucciones de seguridad ¡AVISO! Peligro de incendios Mantenga siempre libre las rejillas de ventilación. No sitúe el equipo cerca de fuentes de calor. Evite cualquier contacto con el fuego. ¡AVISO! Condiciones de uso El equipo sólo debe utilizarse en lugares cerrados. Para prevenir daños, evite la humedad y cualquier contacto del equipo con líquidos.
- Página 11 Instrucciones de seguridad ¡AVISO! Alimentación de corriente Antes de conectar el equipo, asegúrese de que los datos de alimentación del equipo se correspondan con las especificaciones de la red local y si la toma de corriente de red dispone de un interruptor del circuito de fallos de conexión a tierra (FI).
-
Página 12: Características Técnicas
Características técnicas Características técnicas Características específicas del equipo: Entradas: terminales combinados XLR/jack de 6,35 mm, terminales cinch Salidas: 2 conectores NL4 con mecanismo de cierre para altavoces pasivos (Top) Membrana de 8 pulgadas Reguladores de volumen y graves Pintura estructurada en negro subwoofer activo... -
Página 13: Instalación Y Puesta En Funcionamiento
Instalación y puesta en funcionamiento Instalación y puesta en funcionamiento Antes del primer uso, desembale y compruebe el producto cuidadosamente por daños. Guarde el embalaje original del equipo. Para proteger el equipo adecuadamente contra vibra‐ ciones, humedad y partículas de polvo durante el transporte y/o en almacén, utilice el emba‐ laje original, o bien otros materiales de embalaje y transporte propios que aseguren la sufi‐... -
Página 14: Asignación De Pins
Instalación y puesta en funcionamiento 4.1 Asignación de pins Conector NL4 para altavoces La ilustración muestra la asignación del conector NL4 con mecanismo de cierre. subwoofer activo... - Página 15 Instalación y puesta en funcionamiento Conectores jack para la entrada La ilustración y la tabla muestran la asignación del jack de 6,35 mm (mono). de señales señal masa Terminales XLR para la entrada Los terminales combinados XLR/jack de 6,35 mm (balanceados) funcionan como entradas de de señales señales.
-
Página 16: Consejos Sobre Cómo Utilizar Los Altavoces
Instalación y puesta en funcionamiento Terminales cinch para la entrada La ilustración y la tabla muestran la asignación de los conectores cinch. de señales señal masa 4.2 Consejos sobre cómo utilizar los altavoces Los altavoces se deben posicionar de manera tal que cubran la zona de audición del público sin ningún obstáculo. - Página 17 Instalación y puesta en funcionamiento Compruebe que la potencia y la impedancia de los altavoces se corresponden con las caracte‐ rísticas técnicas del amplificador utilizado. Respete los datos técnicos de los altavoces conec‐ tados. Procure que la mínima impedancia de salida del amplificador se corresponda o incluso supere la impedancia total de los altavoces conectados.
-
Página 18: Conexiones Y Elementos De Mando
Conexiones y elementos de mando Conexiones y elementos de mando subwoofer activo... - Página 19 Conexiones y elementos de mando 1 POWER LED que se ilumina rojo al encender el equipo, indicando el estado de listo para funcionar. 2 SIG Este LED se ilumina aplicando una señal de entrada. 3 CLIP Este LED se ilumina señalizando sobreexcitación del canal. En tal caso, baje el nivel de la señal de entrada. 4 BASS Regulador para aumentar/disminuir las frecuencias bajas.
- Página 20 Conexiones y elementos de mando 7 INPUT Entradas de señales, ejecución terminal tipo cinch. 8 INPUT Entradas de señales, ejecución terminal combinado XLR balanceado/jack de 6,35 mm. 9 OUTPUT Terminales para una pareja de altavoces, ejecución terminal tipo NL4. 10 Conector de alimentación integrado, con portafusibles. 11 POWER Interruptor principal para encender y apagar la alimentación de corriente del equipo.
-
Página 21: Datos Técnicos
Datos técnicos Datos técnicos Entradas terminales combinados XLR/jack de 6,35 mm (balanceados), terminales cinch (no balanceados) Impedancia de entrada 20 kΩ (balanceado), 10 kΩ (no balanceado) Salidas conectores NL4 con mecanismo de cierre Rango de frecuencias 40…125 Hz Potencia de salida 100 W (RMS), altavoz integrado 2 ×... - Página 22 Datos técnicos Dimensiones (ancho × prof. × altura) 360 mm × 300 mm × 435 mm Peso 11,5 kg subwoofer activo...
-
Página 23: Protección Del Medio Ambiente
Protección del medio ambiente Protección del medio ambiente Cómo desechar el material de embalaje El embalaje no contiene ningún tipo de material que requiera un tratamiento especial. Deseche todos los materiales de embalaje siguiendo las normas y reglamentaciones aplicables en el país. No tire los materiales a la basura doméstica, deposítelos en un centro de reciclaje autorizado. - Página 24 Notas subwoofer activo...
- Página 25 Notas ACHAT 108 SUBA...
- Página 26 Notas subwoofer activo...
