INSTALACIÓN

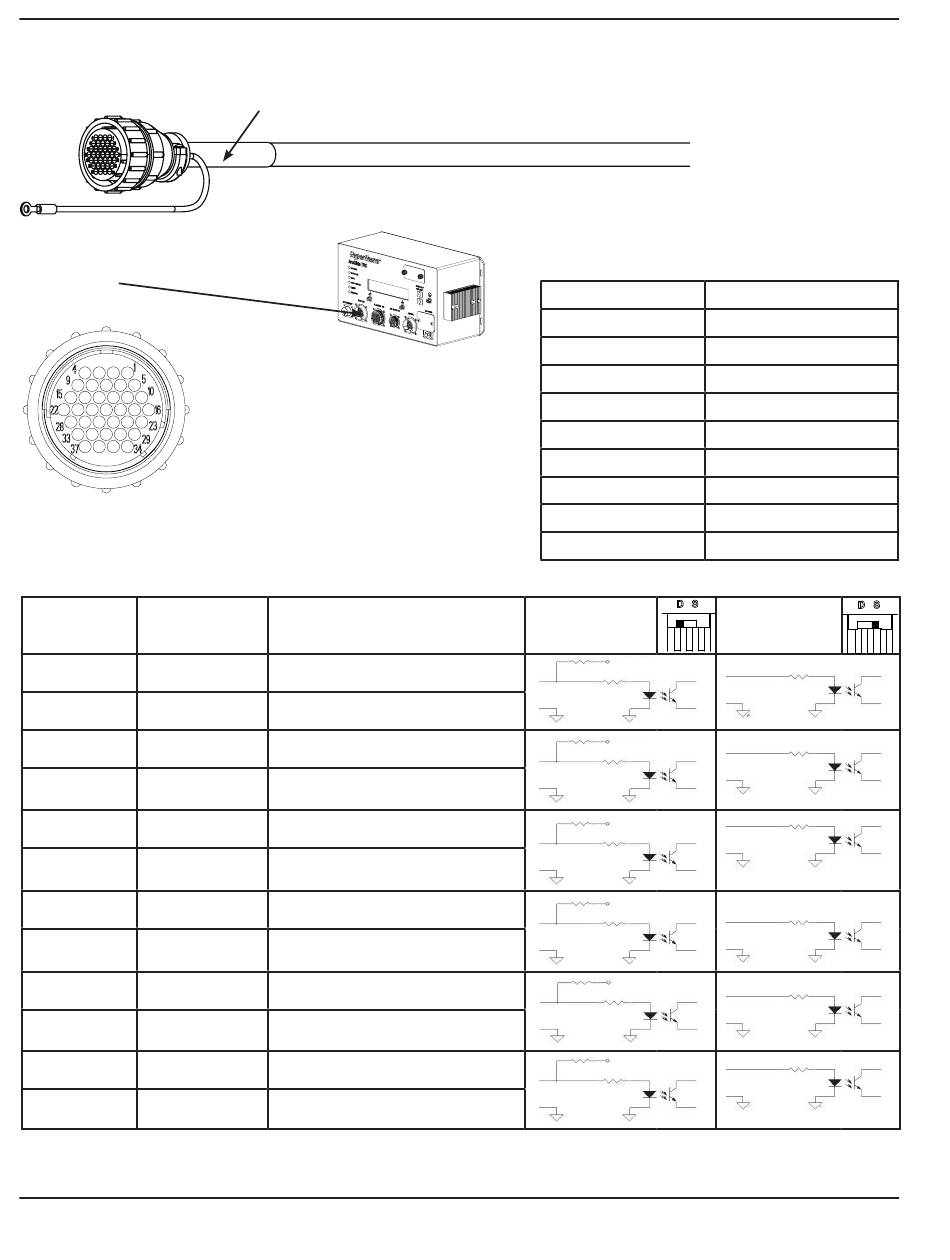

Cable E/S del CNC
Conectar este extremo al conector
del módulo de control con el círculo
amarillo.
Número de
Color
patilla*
1
Rojo
2
Negro
3
Blanco
4
Negro
5
Verde
6
Negro
7
Azul
8
Negro
9
Amarillo
10
Negro
11
Marrón
12
Negro
* Los números de patillas son los mismos a ambos extremos del cable.
** AVC = Control por voltaje del arco
2-42
2
Banda amarilla
Notas:
• Todas las entradas CNC del ArcGlide
pueden configurarse para cierres
de contacto seco o entradas
compensadas (VSC) de 12 – 24 V.
• Para más información sobre las
señales discretas de E/S del CNC,
ver Señales discretas de la interfaz
ArcGlide.
Nombre de la señal
Entrada + de arranque de ciclo
Entrada – de arranque de ciclo
Entrada + de baja ganancia
Entrada – de baja ganancia
Entrada + inhabilitar AVC*
Entrada - inhabilitar AVC*
Entrada + sincronización IHS
Entrada – sincronización IHS
Entrada + reserva 1
Entrada - reserva 1
Entrada + reserva 2
Entrada - reserva 2
Conectar este extremo al
CNC agregando el conector
correspondiente a su CNC.
Número de pieza
Longitud
223213
3,0 m
223214
6,0 m
223122
7,5 m
223215
10,5 m
223005
15,0 m
223107
23,0 m
223108
30,5 m
223109
45,5 m
223110
61,0 m
Circuito de
contacto seco
+24 V
3,9 K
+
3,9 K
_
+24 V
3,9 K
+
3,9 K
_
+24 V
3,9 K
+
3,9 K
_
+24 V
3,9 K
+
3,9 K
_
+24 V
3,9 K
+
3,9 K
_
+24 V
3,9 K
+
3,9 K
_
ArcGlide THC Manual de instrucciones
Circuito
compensado
+
3,9 K
_
+
3,9 K
_
+
3,9 K
_
+
3,9 K
_
+
3,9 K
_
+
3,9 K
_
