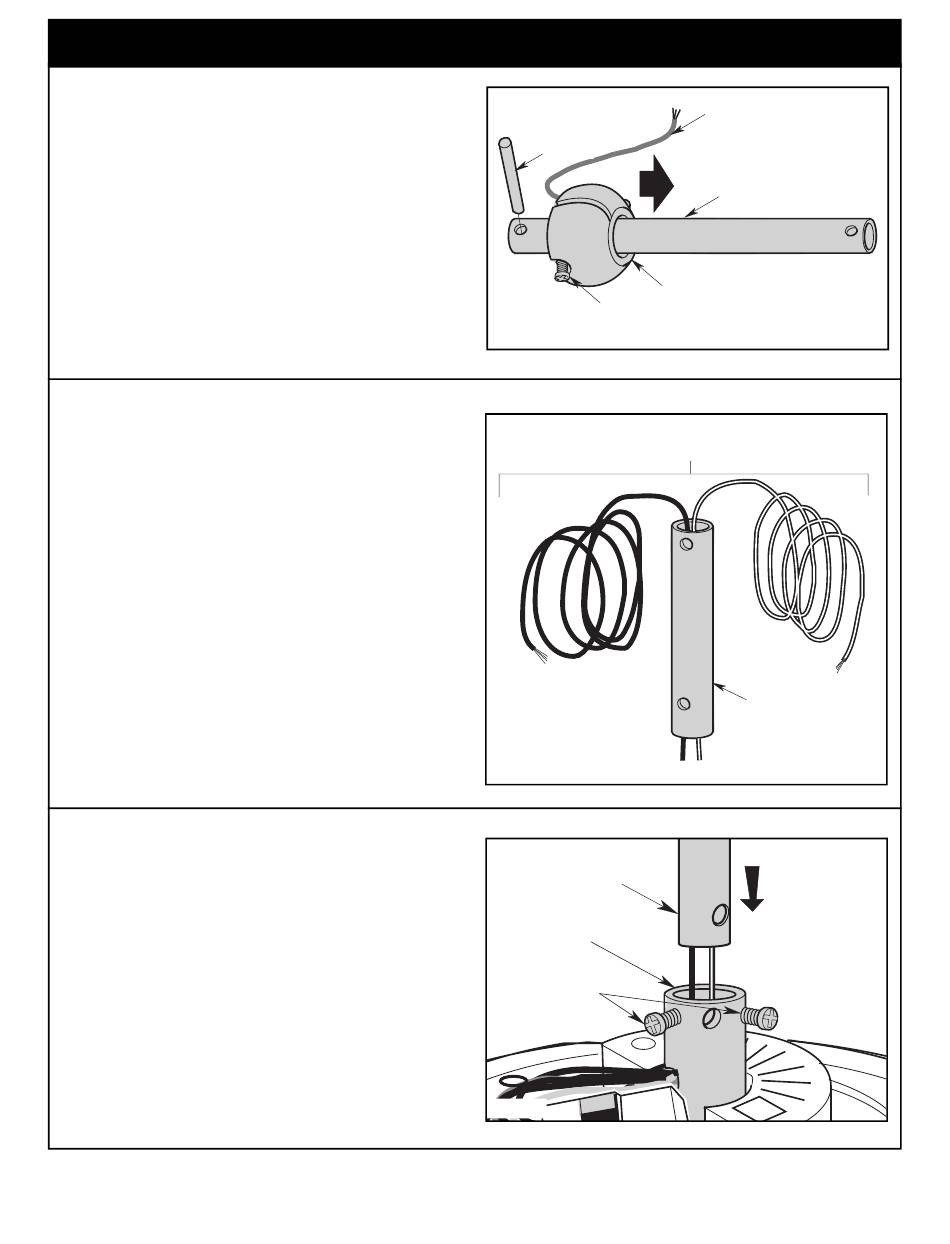

3. Assemblage du ventilateur de plafond

3.1
Retirez la rotule de la tige de suspension en desserrant la vis de
pression à tête cruciforme qui se trouve dans la rotule de la tige de
suspension jusqu'à ce que la rotule tombe librement le long de la
tige de suspension descendante (Figure 1).
Retirez l'axe de la tige de suspension descendante, puis retirez la
rotule de la tige de sus pension (Figure 1).
Retirez l'axe et la rotule de la tige de suspension en vue de leur
réinstallation lors de l'étape 3.9.
3.2
Séparez, détordez et désentortillez les deux conducteurs du moteur
de 80 po.
Acheminez les deux câbles noir et blanc de 80 po (2 m) du moteur
à travers la tige de suspension descendante (Figure 2).
3.3
Desserrez les deux vis de pression à tête cruciforme dans le
dispositif de couplage du moteur pour pouvoir installer la tige de
suspension descendante (Figure 3).
Faites reposer la tige de suspension descendante dans le dispositif
de couplage du moteur (Figure 3).
Faites tourner la tige de suspension descendante pour aligner
ses trous sur tous les trous du dispositif de couplage du moteur
(Figure 3).
All manuals and user guides at all-guides.com
Figure 2
Figure 3
57
AXE
PIN
ROTULE DE LA TIGE
HANGER BALL
PHILLIPS HEAD SET SCREW (LOOSENED)
VIS DE PRESSION À TÊTE CRUCIFORME
(DESSERRÉE)
Figure 1
DEUX CÂBLES DE MOTEUR
TWO 80" MOTOR
DE 80 po (NON TORSADÉS)
LEADS (UNTWISTED)
TIGE DE
SUSPENSION
DOWNROD
COUPLEUR
MOTOR
DU MOTEUR
COUPLER
LOOSEN
DESSERREZ
SETSCREWS
LES VIS
DE PRESSION
Veuillez téléphoner au 1-800-654-3545 pour toute assistance complémentaire
FIL DE MISE À LA TERRE
GREEN GROUND WIRE
VERT
TIGE DE SUSPENSION
4.5" DOWNROD
DESCENDANTE DE 4,5 PO.
TIGE DE
DOWNROD
SUSPENSION
emersonfans.com
Modèle ETL N° : CF955L
