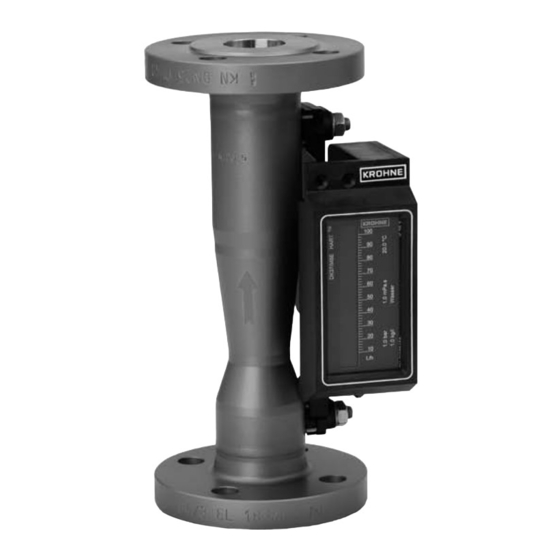

KROHNE H250 M8 Guia De Inicio Rapido

Quick Start
H250 M8
Caudalímetros de área variable
La instalación, ensamblaje, puesta en marcha y mantenimiento sólo pueden ser realizados por personal
entrenado.
Compruebe la placa de identificación para conocer las condiciones de funcionamiento correctas.
Para el uso en áreas peligrosas se aplican leyes y normativas especiales. No conecte los equipos a la
alimentación antes de leer las instrucciones descritas en el manual adicional.
Este equipo cumple los requisitos de la Directiva de Equipos a Presión. Consulte la placa de identificación
para conocer los límites de las condiciones de funcionamiento. No presurice los equipos antes de leer las
instrucciones descritas en el manual adicional.
El operador es el único responsable del uso de este equipo por lo que concierne a la idoneidad, el uso
previsto y la resistencia a la corrosión de los materiales utilizados con los líquidos medidos.
1 Instalación
Condiciones de uso específicas que deben observarse:
 Los caudalímetros de área variable con piezas recubiertas se deben instalar y mantener de tal modo que el
riesgo de descarga electroestática sea mínimo.
 Con respecto a los datos térmicos y eléctricos, consulte los límites en el manual adicional apropiado.
 Se deben evitar los picos de presión en la línea de proceso.
¡A fin de consultar el manual adicional apropiado, observe el tipo de protección (consulte la placa de
identificación)!
Antes de la instalación:
 Sople o enjuague las tuberías que llevan al caudalímetro.
 Para aplicaciones con caudal de gas, seque las tuberías que llevan al caudalímetro.
Instalación:
 Alinee todos los tubos que van hasta el caudalímetro o vienen de él con las conexiones a proceso para que no
queden sometidos a ningún esfuerzo.
 Si es necesario, apoye los tubos para evitar que se transmitan vibraciones al caudalímetro.
 Instale los caudalímetros con el tramo de entrada abajo y el tramo de salida arriba en un ángulo de no más de 5°
respecto a la vertical.
 Respete las prácticas aceptadas de instalación para empalmes de rosca o de brida y el uso previsto.
Para una medida exacta del caudal, los datos de aplicación deben ser coherentes con los datos de dimensionamiento
y con la calibración del caudalímetro de área variable.
12/2021 – 4009143101 - QS H250 M8 R01 es
Para la configuración inicial, le recomendamos encarecidamente consultar también los manuales correspondientes.
Variantes de equipo
Las variantes se ilustran como ejemplo con bridas EN 1092-1 / ASME B16.5
H250/RR/M8EG
Variantes de conexión a proceso
ISO 228 / ASME B1.20.1
Enroscado con rosca hembra
ISO 228 / ASME B1.20.1
Rosca hembra soldada
Variantes de material
H250/RR: acero inoxidable estándar
Condiciones de instalación
+/- 5° con respecto a la vertical
Evite las vibraciones
H250/RR/M8MG
DIN 32676 / ISO 2852/
Abrazadera ASME BPE
DIN 11851 / SMS 1146 /
DIN 11864-1 Acoplamiento roscado
H250/XX: XX = HC, Ti, Mo, In etc. acero de aleación especial
Distancia mínima entre equipos
H250/M8MG
180 mm / 7,1"
130 mm / 5,1"
H250/M8EG
250 mm / 9,8"
EN 10357
Extremo de soldadura
100 mm / 3,9"
160 mm / 6,3"
130 mm / 5,1"
