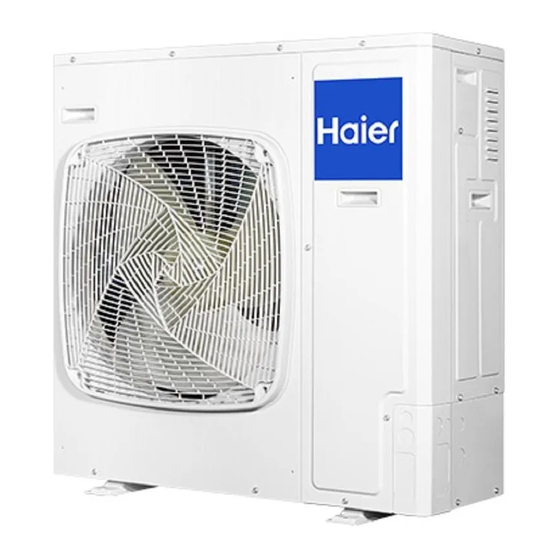

SPLIT SYSTEM AIR CONDITIONER
INSTALLATION MANUAL
No. 0150535507
This product must only be installed or serviced by qualified personnel.
Please read this manual carefully before installation.
Keep this operation manual for future reference.
Original instructions
1UH071N1ERG
1UH090N1ERG
1UH105N1ERG
1UH125P1ERG
1UH140P1ERG
1UH160P1ERG
1UH125P1ERK
1UH140P1ERK
1UH200W1ERK
1UH250W1ERK
