Tensión Nominal - Frecuencia Nominal; Preparación Para La Puesta En Servicio - KaVo ARCUS digma Instrucciones De Uso

ARCUS ® digma.
A 4 Tensión nominal – frecuencia
nominal
Conexión eléctrica
Comprobar si la tensión nominal y la
frecuencia nominal concuerdan con los
datos en la placa de características.
Valor de conexión – aparato
Potencia nominal máx. 30 VA
Dispositivo de separación
El enchufe con la red se tiene que utilizar
como dispositivo de separación con la red.

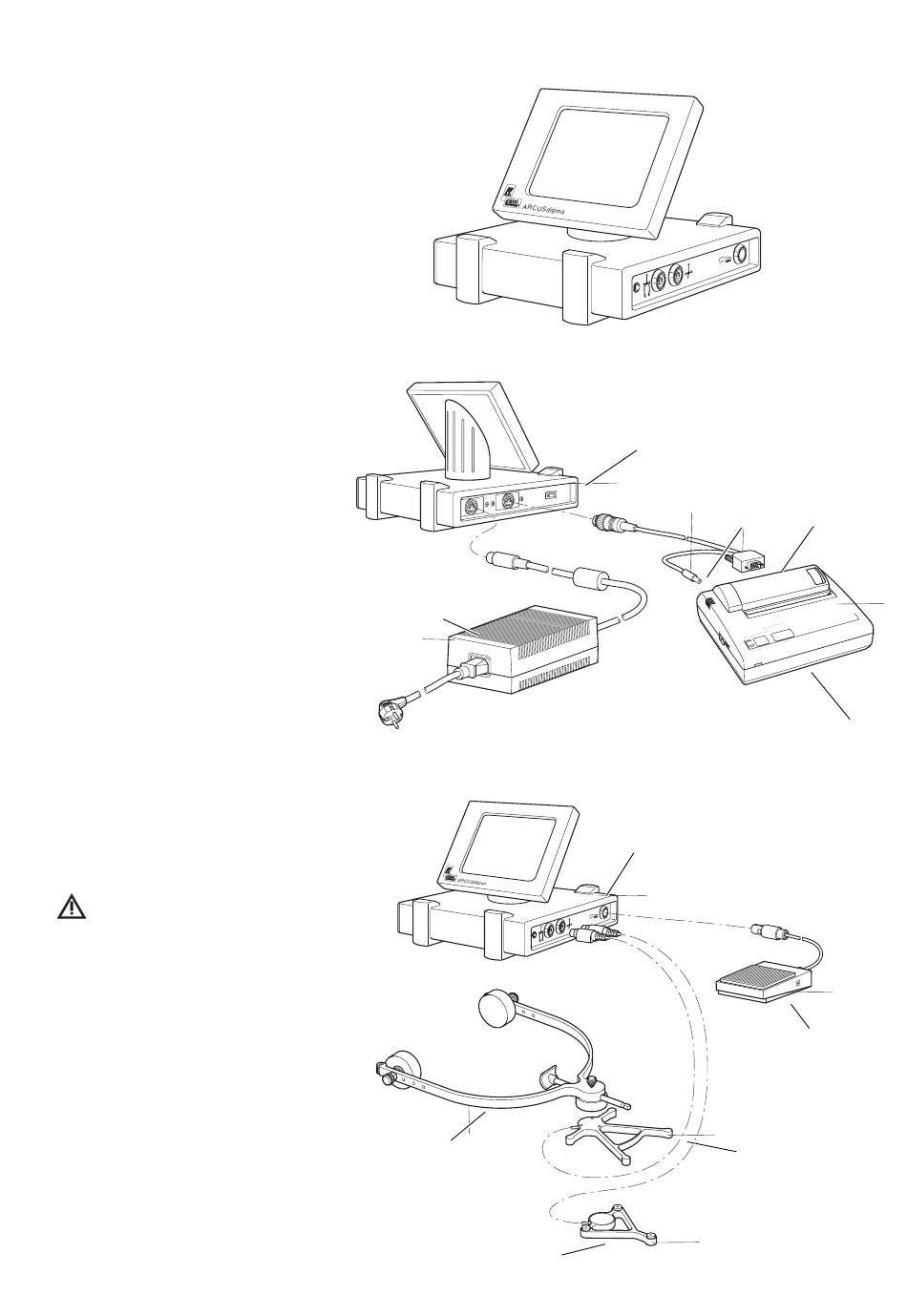

A 5 Preparación para la puesta en
servicio
Unir el aparato de control 1 con la fuente
de alimentación 4.
Si hay una impresora térmica 3, conectar el
cable de impresora con línea de control 2.
Unir arco de cabeza 8 y receptor 6
(mediante fuerza magnética) y enchufar la
clavija del cable en la toma de conexión.
Unir el sensor 7 con el aparato de control.
Componentes muy sensibles. ¡El
sensor 7 se puede dañar por el
impacto!
Unir el conmutador de pie 5 con el
aparato de control 1.
£
