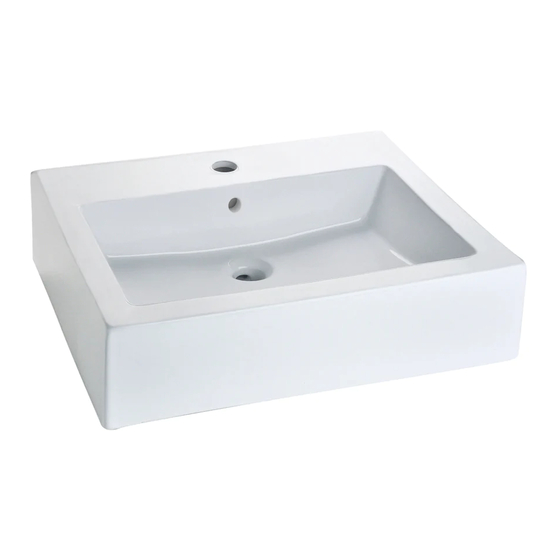

Helvex LV FUTURA1 Guia De Instalacion

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
LV FUTURA1 LV LUCERNA1
LV MOREA1 LV SANTORINI1
LV LUCERNA3
LV ANNI
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
1
Ø 3,5 cm
20,3 cm
(8") (1,4")
A
*83,8 cm
(33")
NPT (Nivel de Piso Terminado)
FFL (Finish Floor Level)
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishings
Installation
lápiz
pencil
B
A B
Modelo / Model
55,5 cm 44,5 cm
LV LUCERNA1
(21,9") (17,5")
55,5 cm 44,5 cm
LV LUCERNA3
(21,9") (17,5")
C
40,0 cm
40,0 cm
LV MOREA1
(15,7") (15,7")
40,0 cm 40,0 cm
LV SANTORINI1
(15,7") (15,7")
57,0 cm 46,0 cm
LV FUTURA1
(22,4") (18,1")
57,0 cm
46,0 cm
LV FUTURA3
(22,4") (18,1")
38,0 38,0
LV ANNI
(15,0") (15,0")
* Medidas Recomendadas
*Recommended Dimensions
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA
Relación
flexómetro
flexometer
Coloque el lavabo en la posición deseada y marque los barrenos
2
Ø 3,2 cm
sobre la cubierta para la instalación hidráulica, se recomienda
(1 ¼") max.
voltear el lavabo.
the holes on the cover for the hydraulic system, it is recommended
to turn the sink.
barreno para monomando
single handle sink faucet hole
C
12,0 cm
(4,7")
12,0 cm
(4,7")
14,0 cm
(5,5")
14,0 cm cubierta
(5,5")
countertop
15,8 cm
(6,2")
15,8 cm
(6,2")
14,0 cm
(5,5")
6
LV FUTURA1, LV FUTURA1 M
LV LUCERNA1, LV LUCERNA1 M
LV MOREA1, LV SANTORINI1
Lavabo de una Perforación de Sobreponer con Rebosadero
Vessel Bathroom Sink with Single Faucet Hole
LV LUCERNA3, LV LUCERNA3 M
Lavabo de Tres Perforaciones de Sobreponer con Rebosadero
Vessel Bathroom Sink with Widespread Faucet Holes
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
taladro silicón anti-hongos
drill anti-fungus silicone
/ Place the sink in the desired position and mark
barrenos para
mezcladora
widespread
faucet holes
LV ANNI
barreno para
contra desagüe
drain hole
