Resumen de contenidos para Ferroli ATLAS D ECO SI UNIT
- Página 1 ATLAS D ECO SI UNIT IT - ISTRUZIONE PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO EN - INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN NL - AANWIJZINGEN VOOR GEBRUIK, INSTALLATIE EN ONDERHOUD...
-
Página 2: Indicación De Modo Verano Indicación Durante El Funcionamiento Calefacción

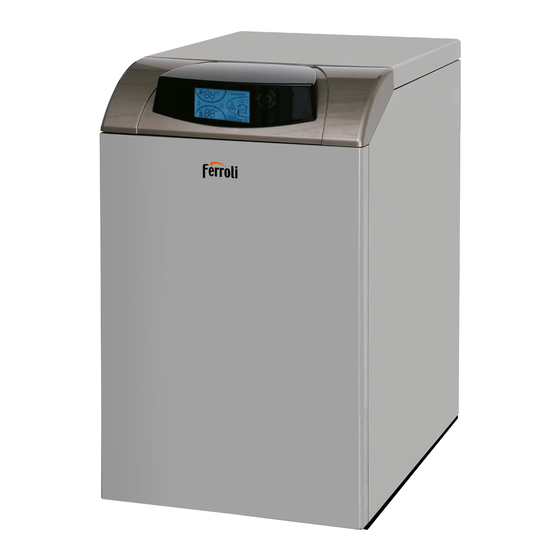

3 ATLAS D ECO SI UNIT es un generador de calor de alto rendimiento, para producción Confort de agua caliente sanitaria y calefacción, equipado con quemador soplado de gasóleo. - Página 3 ATLAS D ECO SI UNIT Encendido de la caldera Regulación de la temperatura del agua sanitaria • Abrir las válvulas de interceptación combustible. Mediante las teclas del ACS (1 y 2 - fig. 1) se puede regular la temperatura desde un •...
-
Página 4: Disposiciones Generales
Además, en la pantalla del panel de mandos (5 - fig. 1) aparece la temperatura Circulador de alta eficiencia ambiente actual medida por el reloj programador a distancia. Para que la caldera ATLAS D ECO SI UNIT funcione correctamente, el selector de ve- locidad (fig. 17) debe situarse en la posición III. Tabla. 1 Regulación de la temperatura de... -
Página 5: Conexión Del Quemador
ATLAS D ECO SI UNIT 3.4 Conexión del quemador El quemador está provisto de tubos flexibles y de filtro para la conexión a la línea de ali- mentación del gasóleo. Hacer salir los tubos flexibles por la pared trasera e instalar el filtro de la manera ilustrada en fig. -
Página 6: Regulaciones Activación Del Modo Test
La presión se puede regular entre 11 y 14 bar. técnico autorizado, por ejemplo del Servicio de Asistencia local. FERROLI declina toda responsabilidad ante daños materiales o personales derivados de la manipulación del aparato por personas que no estén debidamente autorizadas. -
Página 7: Puesta En Servicio
ATLAS D ECO SI UNIT Regulación de la compuerta de aire Tras aflojar el tornillo 3, gire el tornillo 1 para regular el aire de combustión, guiándose Al final del prelavado, el equipo de control abre la válvula electromagnética: el gasóleo por el indicador 2. -
Página 8: Limpieza De La Caldera
ATLAS D ECO SI UNIT Limpieza de la caldera Tabla. 3- Lista de anomalías Interrumpir la alimentación eléctrica de la caldera. Código Quitar los paneles delanteros superior e inferior. Anomalía Causa posible Solución anomalía Abrir la puerta desenroscando los respectivos pomos. - Página 9 ATLAS D ECO SI UNIT Tabla. 4 - Indicaciones del led del circulador Apagado Circulador en espera Ø120-130 Verde luz fija Circulador en funcionamiento Verde parpadeante Ciclo de purga de aire Verde/rojo alternados Circulador bloqueado por causa externa: - Tensión excesiva (> 270 V) - Tensión insuficiente (<...
-
Página 10: Pérdida De Carga
ATLAS D ECO SI UNIT 5.2 Pérdida de carga 5.3 Tabla de datos técnicos Pérdida de carga/altura manométrica circuladores A = Pérdida de carga caldera 1 - 2 - 3 = Velocidad circulador Modelo ATLAS D ECO 30 SI ATLAS D ECO 42 SI... - Página 11 ATLAS D ECO SI UNIT cod. 3541Q540 - Rev. 00 - 09/2018...
- Página 12 ATLAS D ECO SI UNIT cod. 3541Q540 - Rev. 00 - 09/2018...
-
Página 13: Esquema Eléctrico
ATLAS D ECO SI UNIT 5.4 Esquema eléctrico fig. 39 - Esquema eléctrico Circulador de calefacción Flujostato Termostato de ambiente (opcional) Válvula desviadora Sonda exterior (opcional) Cronomando remoto (opcional) Transductor de presión Sensor doble (seguridad + calefacción) Transformador de encendido... -
Página 14: Certi Cado De Garantía
