de la batería (Figura 6). Apriételo con una llave y unte
de vaselina el terminal. Asegúrese de que el cable no
toca el asiento, cuando éste está en la posición más
hacia atrás, puesto que esto podría desgastar o dañar
el cable.

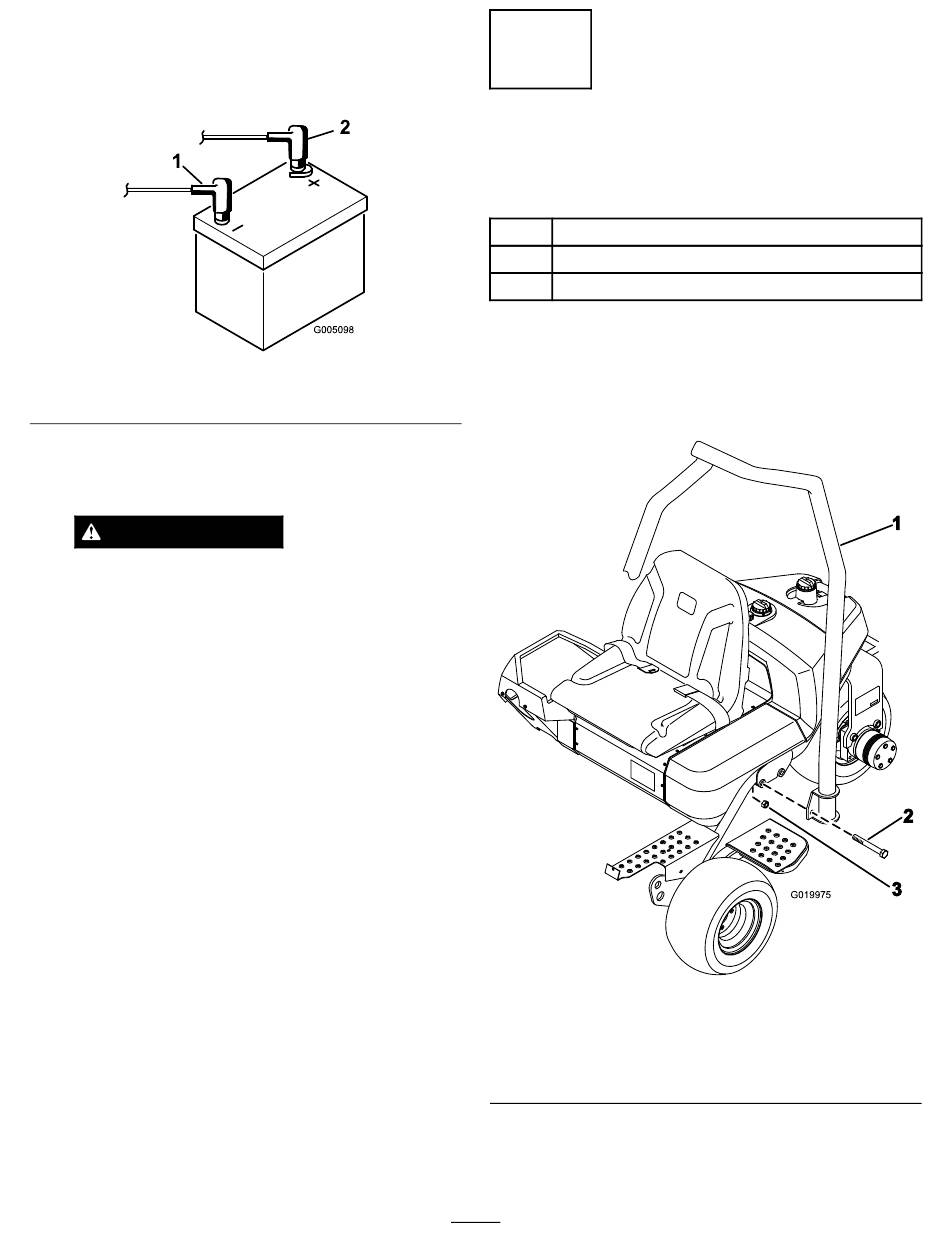

Figura 6
1. Negativo (–)
3. Conecte el cable negro de masa al borne negativo (–)
de la batería. Apriételo con una llave y unte de vaselina
el terminal.
ADVERTENCIA
Un enrutado incorrecto de los cables de la
batería podría dañar el tractor y los cables,
causando chispas. Las chispas podrían hacer
explotar los gases de la batería, causando
lesiones personales.
• Desconecte siempre el cable negativo
(negro) de la batería antes de desconectar
el cable positivo (rojo).
• Conecte siempre el cable positivo (rojo)
de la batería antes de conectar el cable
negativo (negro).
4. Coloque los protectores sobre los bornes de la batería.
5. Coloque el dispositivo de sujeción de la batería y apriete
el perno de montaje.
2. Positivo (+)
4
Instalación de la estructura de
protección antivuelco (ROPS)
Piezas necesarias en este paso:
1
Conjunto ROPS
4
Perno (5/8 x 4-1/2 pulgadas)
4
Contratuerca (5/8 pulgada)
Procedimiento
1. Coloque el ROPS de manera que la parte superior del
tubo está curvada hacia la parte delantera de la máquina
(Figura 7).
1. Conjunto ROPS
2. Perno (5/8 x 4-1/2
pulgadas)
2. Baje la estructura anti-vuelco sobre el bastidor,
alineándolo con los taladros de montaje (Figura 7).
16
G019975
Figura 7
3. Contratuerca
(5/8 pulgada)
1
2
3
